在食品加工、橡塑挤出、粉体输送这类需要连续定量送料的生产场景里,变导程螺旋构件的作用往往被低估,很多设备出现物料卡滞、输送压力不均、出料端推力不足的问题,根源都在螺杆段的螺旋参数匹配不到位。这款变螺距螺杆的设计核心,是顺着物料输送方向逐步调整螺旋导程,从进料端到出料端,导程的变化不是线性均匀缩放,而是结合物料的压缩比、摩擦系数做了分段适配,进料段采用大导程设计,保证松散物料能够快速被螺旋叶片啮入,不会在进料口出现堆料架桥的情况,中段导程逐步收窄,让物料在向前输送的过程中被逐步压实,避免输送过程中出现物料断流、空隙率波动过大的问题,到了出料端导程进一步缩小,同时叶片的轴向厚度做了局部加强,能够给压实后的物料提供足够的轴向推力,保证出料的连续性和压力稳定性。

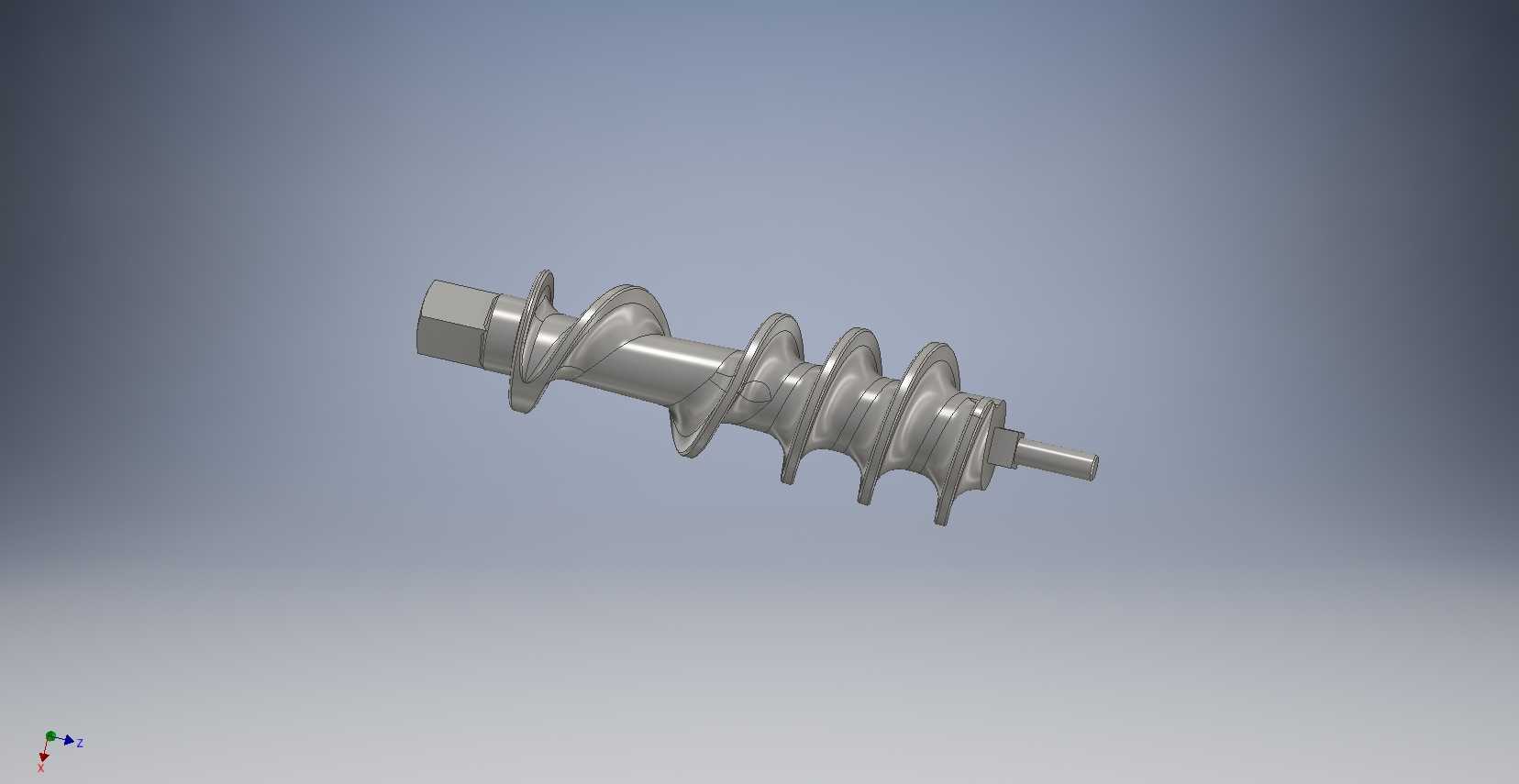

从结构外形来看,这款螺杆整体采用同轴阶梯轴设计,进料端设置了外六角传动连接端,能够直接和驱动轴的对接套配合,不需要额外加工键槽就能传递足够的扭矩,这种连接方式在中低载荷的输送场景里拆装效率更高,也避免了键槽位置出现应力集中导致的轴头断裂问题。轴身的螺旋叶片和芯轴采用一体化建模设计,叶片的型面不是等厚的直板结构,而是顺着物料推送方向做了微小的倾角修正,叶片工作面的粗糙度要求控制在Ra1.6以内,减少物料和叶片表面的粘附阻力,尤其是在输送粘性物料的时候,这种光滑的型面能够大幅降低物料挂壁的概率。螺杆的出料端做了细轴颈定位结构,能够和设备端的支撑轴承配合,保证螺杆高速转动的时候的同轴度,避免出现叶片扫膛的问题。
做这类螺杆设计的时候,最容易忽略的是安装边界的尺寸匹配,首先要确认螺杆的最大回转直径和输送料筒的内壁间隙,间隙过大会导致物料在叶片和筒壁之间残留,时间长了会出现物料变质、卡滞的问题,间隙过小则会因为加工装配误差导致叶片和筒壁刮擦,一般针对颗粒类物料间隙控制在1-2mm,针对粉体类物料间隙控制在0.5-1mm比较合适。另外要注意螺旋叶片的旋向和驱动轴的转动方向匹配,左旋和右旋螺杆对应的电机转向完全相反,设计的时候要在连接端做防呆标识,避免现场安装的时候接反转向导致物料反向输送。还有轴的挠度校核,当螺杆的长径比超过10:1的时候,必须在中段增加支撑结构,不然螺杆转动的时候会因为自重和物料阻力出现挠曲变形,长时间运行会出现轴弯曲、叶片磨损不均的问题。
从实际应用的角度来说,这种变导程螺杆相比等导程螺杆,在需要物料逐步压实的工况下优势非常明显,比如在肉制品加工的绞肉送料段、塑料挤出机的进料塑化段、生物质颗粒机的压料输送段,变导程设计能够让物料的压缩比逐步提升,不会出现突然挤压导致的物料温升过高、物料特性被破坏的问题。设计的时候还要结合物料的磨琢性调整叶片的硬度参数,如果是输送带硬质颗粒的磨蚀性物料,叶片表面需要做硬化处理,比如堆焊耐磨层或者做表面渗碳淬火,提升叶片的使用寿命,如果是输送食品类物料,整个螺杆的材质要符合食品接触级要求,表面不能有卫生死角,叶片和芯轴的交接位置要做圆弧过渡,避免物料残留滋生细菌。
建模过程中,螺旋曲面的生成是核心难点,不能直接用等导程螺旋线做简单扫描,要先根据输送段的压缩比计算每一段的导程变化曲线,用可变螺距螺旋线作为扫描路径,同时要修正叶片的轴向截面形状,因为导程变化的时候,叶片的实际工作面角度会发生变化,如果直接用等截面扫描,会出现叶片局部厚度不均、型面扭曲的问题,做工程图的时候还要标注清楚螺旋的起始位置、导程变化的分段节点尺寸,方便加工的时候编程定位,另外轴上所有的过渡圆角、退刀槽尺寸都要明确标注,避免加工的时候出现应力集中的薄弱点。
