双环提手式笼型机械支撑结构件

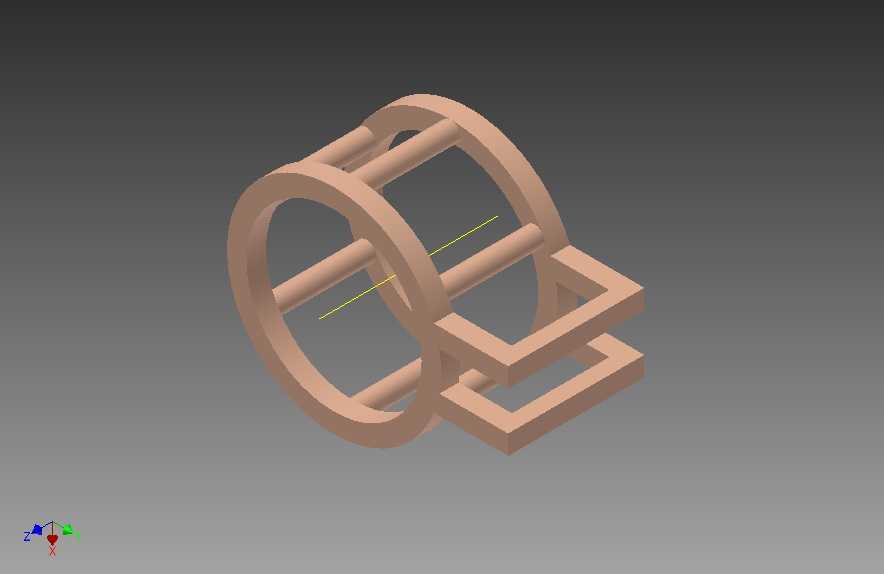

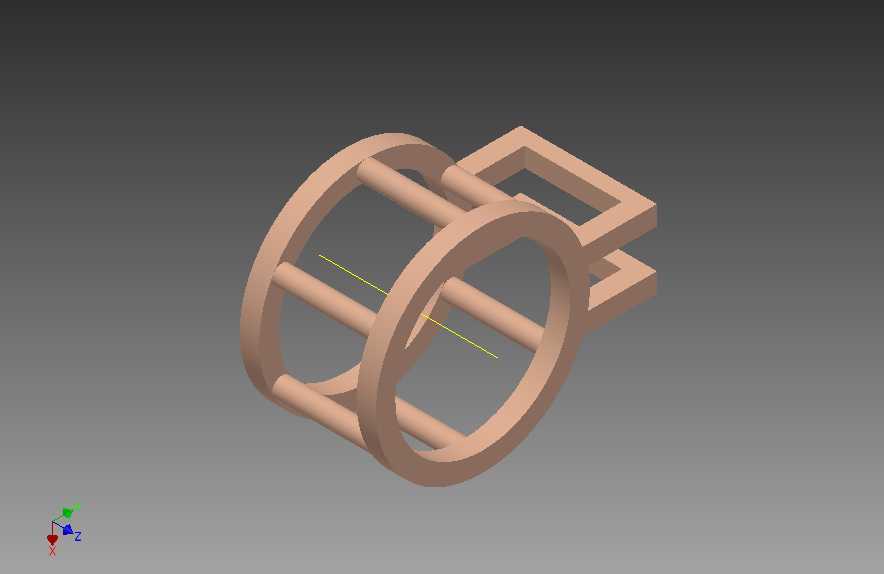

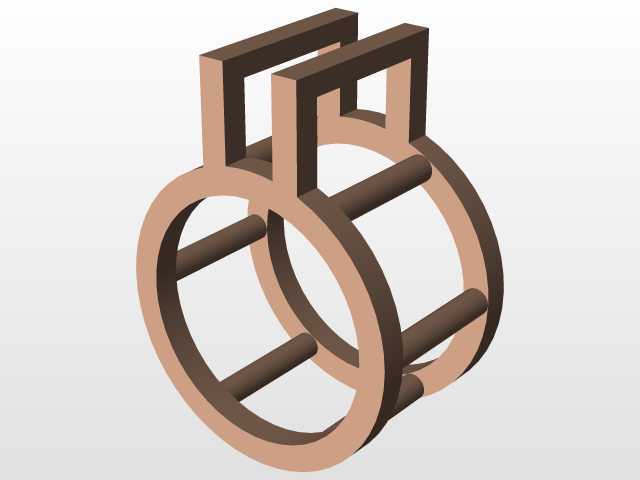

　　从功能特性来看，该构件采用双平行环形主框架作为主体承载结构，两个环体之间通过四根沿周向均匀分布的横向连接杆实现刚性连接，横向杆的排布避开了环体内圈的核心通径区域，不会对穿过环体中心的工件、管线、传动轴等部件造成运动干涉；环体顶部延伸出两个对称的矩形框式提手结构，提手的内框尺寸预留了标准紧固件的安装操作空间，既可以通过螺栓穿装实现与上部构件的硬连接，也可以穿装吊环、挂钩类部件实现临时挂载作业。该结构件属于机械传动与支撑系统中的配套承载构件，在中小型物料输送、工装夹持、特种作业执行机构中有着广泛的适配场景，尤其适用于需要环形周向避让、同时兼顾顶部挂载需求的安装工位，比如流水线末端的工件临时承托挂架、小型升降机构的末端执行器连接基座、特种检测设备的探头环形固定架等场景，能够在有限的安装空间内实现周向无遮挡的过件需求，同时通过顶部的双提手结构完成与上部驱动、挂载部件的刚性连接。

　　设计过程中优先考虑了受力的均匀性，两个环形主框架的截面采用等厚度矩形截面，截面尺寸根据常规挂载载荷下的抗弯、抗剪强度计算选定，横向连接杆的排布位置经过受力仿真优化，分别设置在环体水平中线、上下45度夹角位置，能够有效分散环体承受的径向载荷，避免环体受单侧挂载力时出现椭圆化变形；提手与环体的连接位置做了等半径过渡处理，消除了直角连接处的应力集中问题，在交变载荷工况下能够有效降低疲劳断裂风险。

　　从安装边界来看，该构件的核心安装尺寸集中在环体内径、环体轴向间距、提手安装孔中心距三个关键参数上，环体内径为核心通径尺寸，适配穿过该构件的工件最大外径需小于该尺寸，同时预留不小于2mm的安全间隙，避免运行过程中出现剐蹭；两个环体的轴向间距决定了构件的整体抗扭刚度，间距越大抗扭性能越好，但对应的整体轴向安装尺寸也会同步增加，选型时需要根据安装工位的轴向空间余量匹配；顶部提手的内框宽度适配常用的M8-M12规格紧固件，提手顶面的平面度控制在0.1mm以内，能够保证与上部安装面的贴合度，避免连接后出现附加弯矩。

　　实际应用中，该构件可以根据使用场景的载荷需求选择不同的加工材质，常规工况下采用普通碳素结构钢焊接后做表面喷塑处理即可满足使用需求，在有防腐要求的工况下可以选择不锈钢材质加工，在需要轻量化的场景下也可以采用高强度铝合金一体铣削加工，不同材质对应的载荷上限需要根据材料的屈服强度重新校核，尤其是横向连接杆与环体的连接位置，是整个构件的薄弱环节，大载荷工况下需要在连接位置增加三角加强筋提升连接强度。该结构的设计优势在于结构简单、加工难度低，没有复杂的曲面特征，常规的机加工、焊接工艺即可完成制造，同时整体通透的结构不容易积灰、积料，在有粉尘、碎屑的作业场景下能够减少物料堆积带来的清洁维护工作量，周向开放的结构也方便操作人员随时观察内部穿过部件的运行状态，便于日常巡检与故障排查。
