多基准面活动容差校准块结构设计

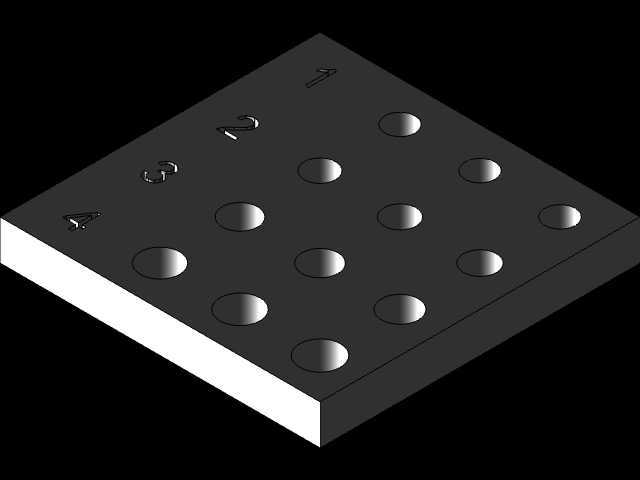

　　在精密机械加工、装配调试以及计量校准环节，这类多基准面的容差校准块是一线工位上出镜率极高的实物基准，很多刚入行的结构工程师容易把它和普通量块混淆，实际上它的设计逻辑完全围绕多工位快速比对的场景展开，不需要像单值量块那样追求单尺寸的极限精度，反而更侧重不同检测位的公差梯度覆盖，以及日常频繁取放的耐磨稳定性。从结构上看，整体采用方形厚板基体，四个侧边分别加工有连续的数字标识，对应不同的公差档位，每个档位对应一组深度、平面度经过严格管控的圆形凹坑，这些凹坑不是随意排布的，横向、纵向的孔位中心距都严格按照常用检测间隙的梯度设置，覆盖从0.02mm到0.1mm的常见容差区间，现场作业时不需要反复叠放量块组，直接将待检测的工件定位边贴紧校准块基准面，把待测凸台、销柱对应放入不同档位的凹坑，就能快速判断工件的形位公差是否落在合格区间，比传统塞规检测的效率提升至少三倍，尤其适合小批量多品种的机加工车间巡检场景。设计之初首先要考虑的是安装边界与使用场景的适配，这类校准块不需要额外的固定安装位，日常直接放置在检验台的大理石台面上即可，所以底面的平面度要求是整个零件的最高管控项，整体厚度控制在12mm到15mm区间，既保证手持取放时有足够的重量不会轻易移位，又不会因为过厚导致拿取费力，方形基体的边长控制在80mm到100mm之间，刚好可以放在检验员的工具托盘内，不会占用过多工位空间。

　　基体上的圆形凹坑采用等直径设计，所有凹坑的孔径公差统一控制在H7级别，不同档位的差异主要体现在凹坑的深度、以及凹坑边缘与基准边的距离公差上，侧边的数字标识采用阴刻加工，刻字深度控制在0.2mm，不会因为长期摩擦导致标识磨损消失，同时刻字位置距离侧边基准面保留2mm的安全距离，避免刻字应力影响基准面的平面度稳定性。很多人会疑惑为什么要在一个块体上集成这么多检测位，实际上在变压器铁芯叠装、小型精密组件装配的场景下，经常需要同时检测多个不同位置的间隙公差，如果采用单值量块，每次检测都要更换不同规格的量块，反复擦拭、校准的时间占了检测流程的近一半，而这种集成式的容差块，一次定位就能完成四个不同公差档位的比对，尤其适合产线的快速全检环节。

　　材料选择上一般采用高碳铬轴承钢，整体淬火后硬度达到HRC60-64，工作面经过精密研磨，表面粗糙度控制在Ra0.2以下，长期使用不会因为工件的摩擦出现划痕、凹陷，日常维护只需要定期用防锈油擦拭，不需要像量块那样做复杂的恒温养护，对车间现场的环境适应性更强。设计时还要考虑操作的防错逻辑，四个侧边的数字标识采用连续递增的排布，从1到4分别对应公差从紧到松的档位，作业人员不需要记忆复杂的对应表，只需要按照数字顺序比对就能快速判定结果，凹坑的排布采用矩阵式布局，每一行对应同一侧的公差档位，每一列对应相同的检测位置，即使是新入职的检验员，经过十分钟的培训就能独立完成检测操作，大幅降低了检具的使用门槛。

　　另外在边角处理上，所有的棱边都做了0.5mm的倒角，既避免锋利的边角划伤操作人员的手部，也能防止日常取放时磕碰导致基准边崩缺，延长检具的使用寿命。这类容差块的实际用途远不止间隙检测，在夹具调试、三坐标测量机的探针校准环节，也可以作为临时的多基准定位块使用，因为其所有孔位的位置度都经过精密校准，不需要额外制作专用的校准治具，就能快速完成探针的多点位精度校验，对于小型加工车间来说，一块这样的容差块可以覆盖至少六成以上的日常现场检测需求，性价比远高于采购成套的专用量规。
