直角式10厘米量程法医物证测量标尺

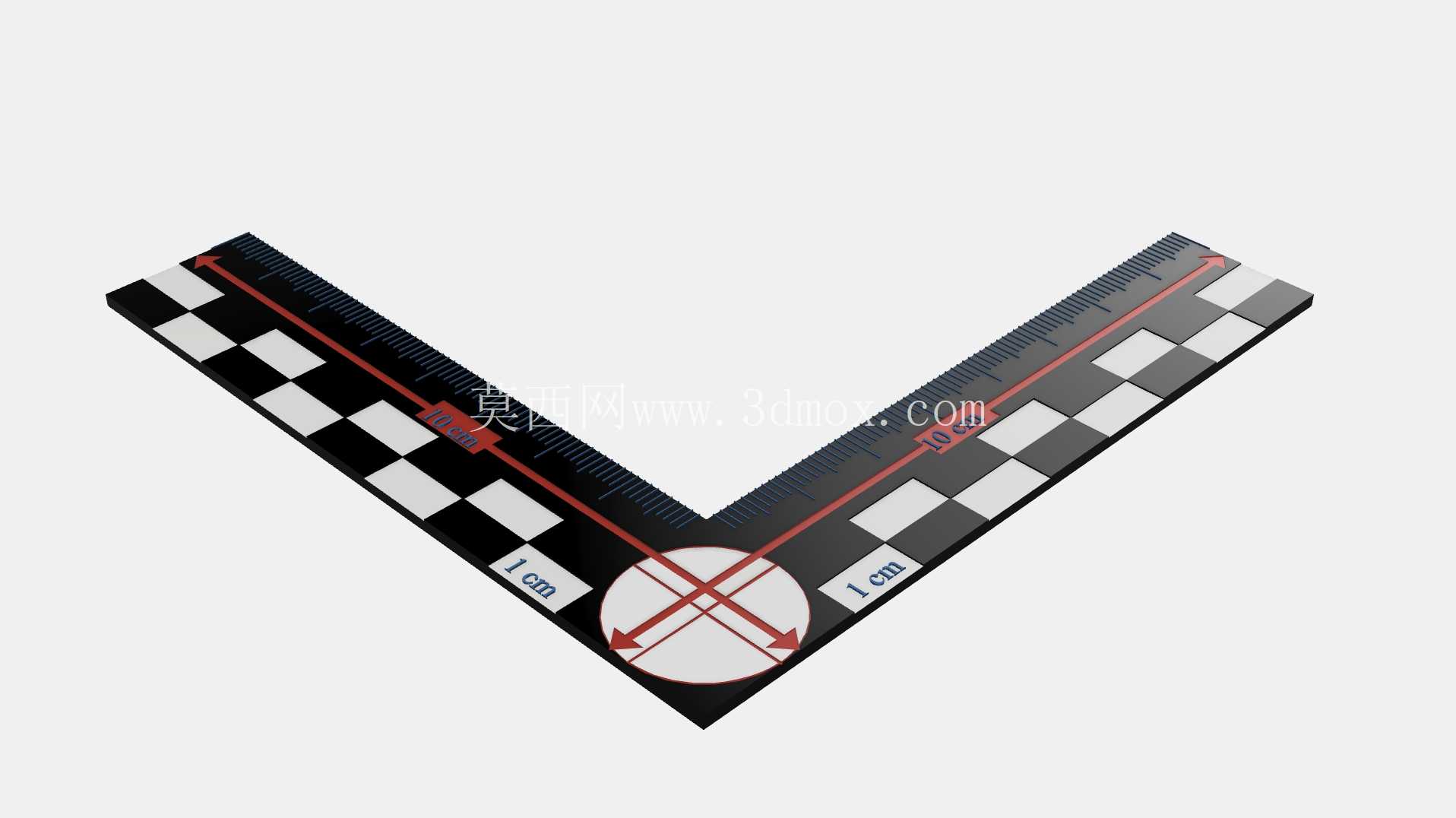

　　在法医现场勘查、物证固定的作业场景中，物证尺寸的精准记录是后续痕迹分析、物证比对的核心基础，传统的直形标尺在拍摄平面直角交汇区域的物证时，往往需要多次摆放标尺调整角度，容易因为标尺移位、拍摄透视偏差导致尺寸换算出现误差，甚至需要重复拍摄破坏现场原始状态。这款直角结构的测量标尺，正是针对这类现场作业的痛点做的结构优化，整体采用L形直角布局，两个测量臂的有效量程均为10厘米，交汇位置做了圆形基准标识区，十字交叉的基准线刚好对齐直角顶点，不管是拍摄墙角、物体边角、平面直角交汇位置的痕迹物证，都能一次性覆盖两个垂直方向的尺寸参照，不需要二次调整标尺位置，最大程度减少对现场原始状态的干扰。

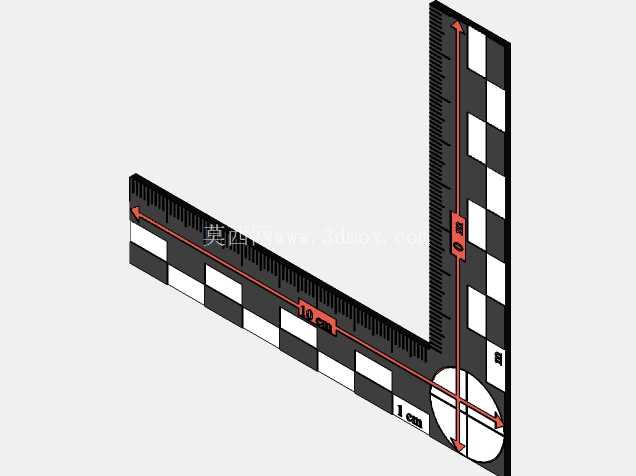

　　从功能设计上看，标尺的两个测量臂边缘都做了高精度的刻度蚀刻，刻度线采用高对比度的红黑配色，搭配黑白相间的棋盘格校准块，不管是在浅色客体还是深色客体表面拍摄，都能清晰识别刻度边界，棋盘格块的尺寸做了统一的等距设计，后期做图像透视校正的时候，可以直接通过棋盘格的像素比例换算实际尺寸，不需要额外添加校准参照物。交汇区域的圆形基准区直径刚好覆盖直角顶点的交汇位置，十字基准线分别对齐两个测量臂的零刻度线，避免了传统直角尺零刻度错位导致的测量误差，哪怕是测量顶点位置的微小痕迹，也能直接通过基准线读取两个方向的尺寸数值。

　　从外形尺寸与使用边界来看，两个测量臂的宽度控制在1.5厘米，厚度控制在2毫米，整体重量较轻，摆放的时候不会因为自重压动轻质物证表面的痕迹，比如灰尘指纹、纤维物证这类易被破坏的痕迹，薄型的尺身也能贴合在不平整的客体表面，减少尺身与客体之间的缝隙导致的拍摄透视误差。尺身的直角精度控制在0.1度以内，两个测量臂的直线度公差控制在0.05毫米每10厘米量程，完全满足法医物证拍摄的尺寸精度要求，不会因为尺身本身的形位公差导致后期尺寸换算失真。

　　在实际使用场景中，这款标尺除了法医现场勘查使用，也可以用于工业小件的尺寸拍摄记录、平面印刷品的尺寸校准、微距摄影的比例参照，比如小型精密零件的瑕疵拍摄、文检作业中的笔迹尺寸固定、微量物证的比例拍摄，都能通过单张照片同时获取两个垂直方向的尺寸参照，大幅提升现场记录的效率。设计过程中特意规避了多余的突出结构，整个尺身的外边缘都做了0.5毫米的圆角处理，不会在摆放过程中剐蹭客体表面的痕迹，尺身表面做了哑光防反光处理，在现场强光源、闪光灯拍摄的条件下，不会出现反光过曝导致刻度模糊的问题，哪怕是在斜向打光的拍摄条件下，也能清晰识别所有刻度标识与棋盘格校准块。

　　从结构建模的角度来看，整个模型的建模逻辑优先保证形位公差的准确性，直角交汇位置的基准线与两个测量臂的刻度线做了全参数化关联，调整量程的时候可以直接通过参数驱动刻度位置的更新，不需要重新绘制刻度图形。尺身的厚度做了均匀化处理，整个模型的壁厚保持一致，如果需要做3D打印验证，不需要额外添加支撑结构就能直接打印成型，打印后的尺身经过简单的刻度上色处理就能直接用于非高精度要求的拍摄场景。模型的边角圆角、表面哑光纹理都做了还原，能够直接用于作业指导书的示意图绘制、勘查装备的选型展示，也可以作为基础模型导入到现场勘查模拟场景中，做虚拟现场的物证记录演示。

　　不同于普通的民用直角尺，这款标尺的刻度起始点完全对齐直角顶点，没有预留普通尺子的端部余量，就是为了在测量交汇点位置的痕迹时，不需要偏移标尺就能直接读取零位数值，棋盘格校准块的尺寸设置为1厘米见方，和常规的图像校准板规格保持一致，后期使用通用的图像测量软件就能直接识别校准，不需要专门定制校准参数。两个测量臂的端部都做了斜切收边，在狭窄的缝隙位置摆放时，斜切的端部可以更贴近缝隙根部，尽可能扩大有效测量的覆盖范围，不会因为尺身端部的直角结构挡住缝隙位置的痕迹。
