Inventor曲面造型流线型波浪结构件设计

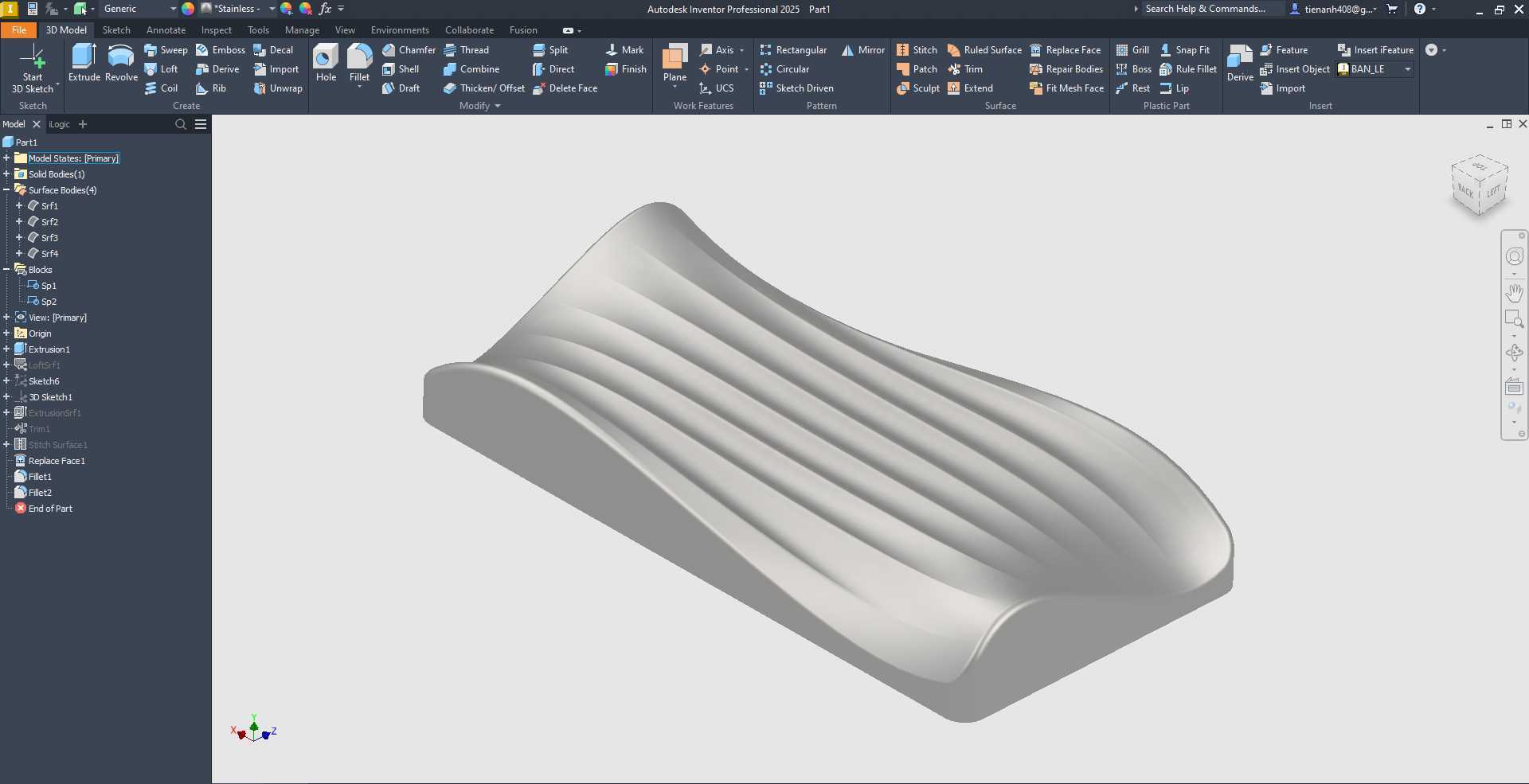

　　该流线型波浪结构件的建模过程覆盖了从二维草图到三维曲面成型的完整流程，首先在二维草图阶段完成基础轮廓的尺寸约束与几何定位，确保截面曲线的曲率连续过渡，避免后续曲面生成时出现褶皱或断差。进入三维草图环节后，通过空间曲线的搭建确定波浪结构的走向与起伏幅度，每一条引导线都经过曲率梳检查，保证相邻曲线间的曲率变化率控制在合理区间，为后续放样操作提供合格的路径基础。放样操作时根据结构的受力方向与外观需求选择合适的放样对齐方式，调整截面的对应点位置，避免曲面出现扭曲变形，初始生成的放样曲面会存在边界冗余与局部不光顺的问题，此时通过拉伸曲面构建修剪边界，对多余的曲面部分进行精准裁剪，裁剪过程中保留曲面的核心流线形态，同时确保修剪后的边界能够与后续拼接曲面实现G1连续。

　　修剪完成的多块曲面通过缝合操作整合为单一曲面实体，缝合时逐一检查曲面间的间隙，将公差控制在工程允许的范围内，避免缝合后出现破面无法实体化的问题。针对曲面与基础实体连接的部位，采用替换面的方式将原有平面替换为成型的曲面结构，保证连接部位无明显接痕，整体形态过渡自然。最后对所有棱边与曲面交接处进行圆角处理，根据不同部位的功能需求设置差异化的圆角半径，外露接触部位采用大圆角提升触感与安全性，内部连接部位采用小圆角保证结构强度，矩形图案区域的圆角处理兼顾了造型一致性与加工可行性。

　　这类流线型波浪结构常应用于设备的外观覆盖件、人机接触的操作扶手、流体通道的导流部件等场景，在外观覆盖件场景中，连续的曲面形态能够降低风阻同时提升设备的整体质感，用于扶手类部件时，贴合人体工学的波浪曲面能够分散接触压力，提升长时间操作的舒适度，作为导流部件使用时，顺滑的曲面过渡能够减少流体流经时的紊流产生，降低流动阻力与噪音。设计过程中需要充分考虑结构的安装边界，整体外形的长宽高尺寸需要匹配安装位的预留空间，底部的安装平面保证足够的平面度公差，确保安装时能够与基座完全贴合，侧面的连接部位预留足够的安装间隙，避免与周边零部件产生运动干涉。

　　曲面的壁厚设计根据使用场景调整，作为外观件时壁厚保持均匀，避免注塑成型时出现缩痕，作为结构受力件时在应力集中部位适当增加壁厚，同时通过圆角过渡降低应力集中系数。建模过程中每一步的特征都保留完整的参数化记录，方便后续根据实际装配需求调整波浪的起伏高度、曲面的弧度以及整体的外形尺寸，所有曲面构建都遵循可制造性原则，避免出现无法脱模或者加工难度过大的倒扣结构，对于需要数控加工的部位，保证曲面的曲率变化平缓，减少加工时的刀具震颤，提升加工后的表面质量。
