桌面番茄计时装置结构设计方案

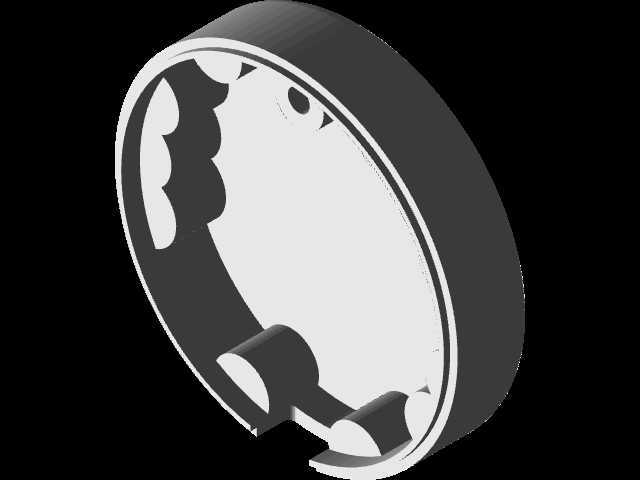

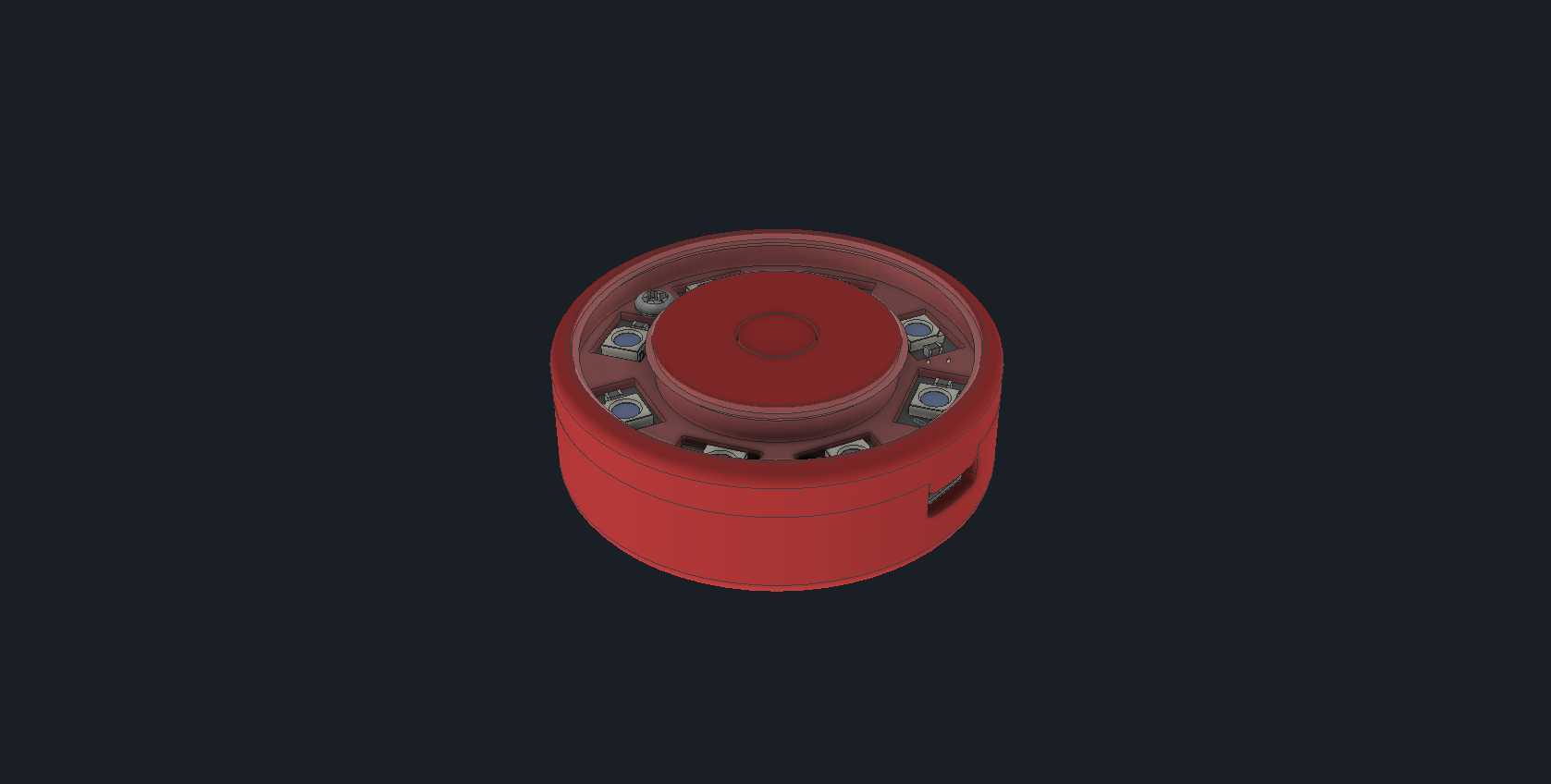

　　日常办公场景中，专注时间管理的需求始终存在，这款番茄计时装置的结构设计，完全围绕桌面使用的实际工况展开，没有冗余的装饰性结构，所有造型特征都服务于功能实现与使用体验。从实际使用场景来看，这类计时装置大多放置在办公桌、学习桌面的边角位置，使用频率高但单次操作力度轻，因此外壳采用圆润的柱形造型，整体外轮廓没有尖锐棱角，既避免日常挪动时剐蹭桌面物品，也能降低意外磕碰时的结构损伤风险。装置的主体外壳采用上下扣合的装配结构，侧壁预留的接口位置刚好对应内部电路板的外接端口，装配时不需要额外调整线路走位，扣合后通过内部卡扣即可完成固定，不需要额外打胶或者螺丝固定，既提升装配效率，也方便后续的检修拆解。

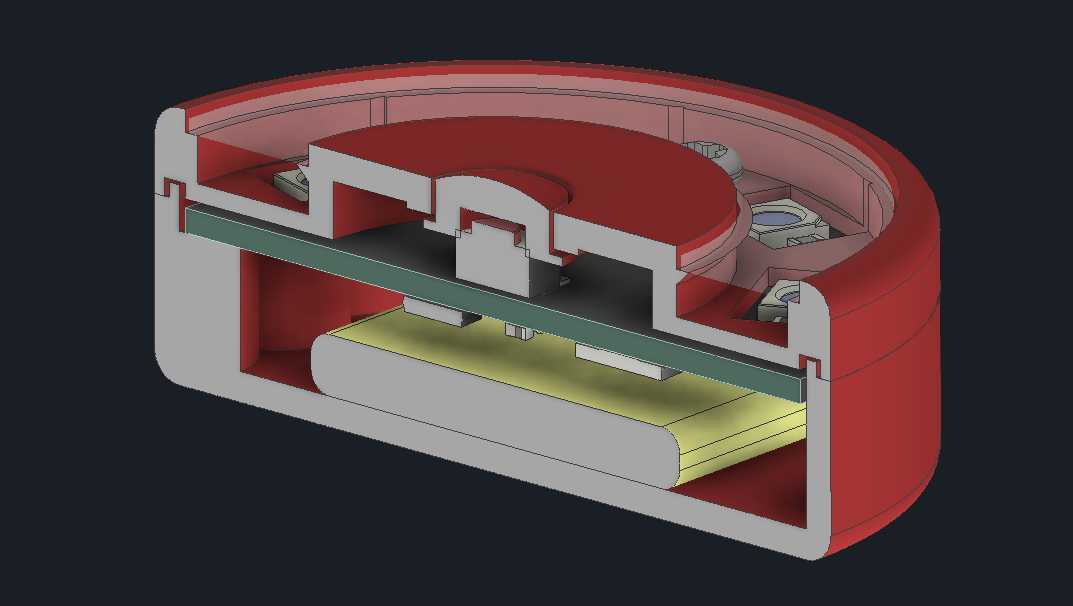

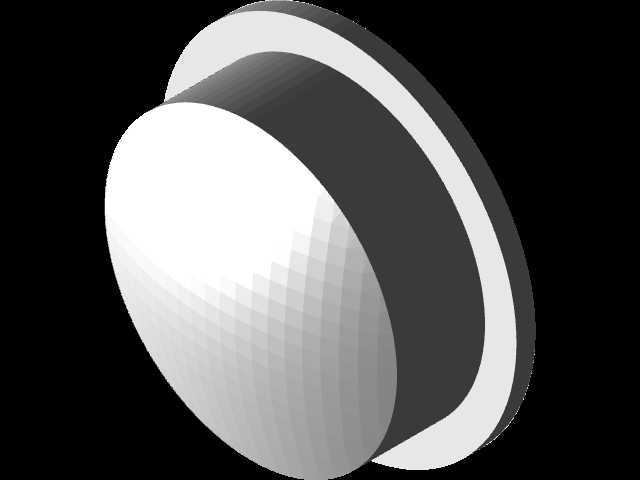

　　顶部的操作区域做了下沉式的台阶设计，操作按键的顶面略低于外壳上沿，这样的结构设计能避免装置被书本、文件覆盖时误触发按键，同时按键周围的环形凸起也能给用户操作时提供触觉定位，不用低头看就能准确找到操作位置。从内部结构布局来看，外壳内部预留的安装柱位置完全匹配通用计时控制板的安装孔位，电池仓的空间刚好适配常规圆柱型充电电池，仓体周围做了一圈限位筋，电池装入后不会因为挪动产生晃动异响，内部走线的预留槽位沿着壳体内壁布置，不会和顶部的按键结构产生运动干涉。装置底部预留了防滑胶垫的安装槽，胶垫嵌入后和底面齐平，不会出现凸点导致放置不稳的问题，整体重心落在装置几何中心偏下的位置，正常按压顶部按键时不会出现侧翻的情况。

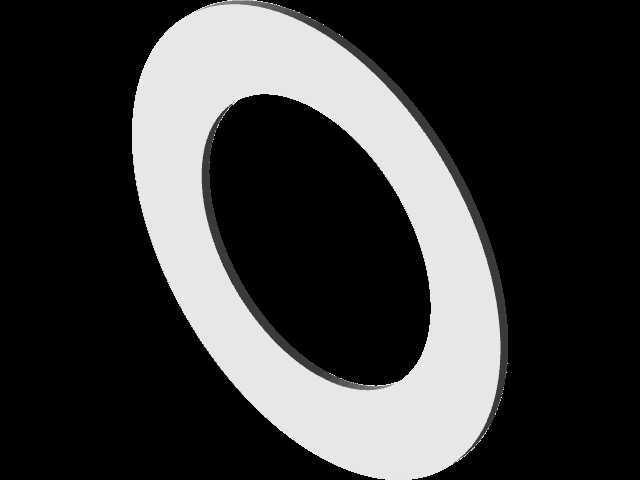

　　从安装边界尺寸来看，整体直径控制在常规水杯的口径范围内，高度不超过成年人手掌的宽度，放在桌面不会占用过多的操作空间，侧壁的接口位置距离底面有足够的高度，插入充电线时插头不会和桌面产生挤压，避免接口长期受力出现松脱。结构设计时充分考虑了日常使用的磨损问题，所有经常触碰的外表面都做了细微的磨砂纹理处理，既不容易残留指纹污渍，长期使用也不会出现明显的划痕，外壳的壁厚均匀控制在常用塑料件的合理厚度区间，注塑生产时不会出现缩痕、缺料的问题，量产良率能得到有效保障。顶部的透明视窗区域和外壳采用嵌装结构，视窗和壳体之间预留了均匀的装配间隙，配合防水胶圈可以实现日常泼溅的防护，不小心碰倒水杯洒出少量液体时，不会直接渗入内部损坏电路。

　　从功能实现的结构匹配来看，内部的提示元件安装位置正对壳体侧壁的出声孔区域，出声孔采用斜向开孔设计，既不会让灰尘直接落入装置内部，也能让提示音均匀扩散到周围空间，不会因为放置在桌面被遮挡导致音量过小。装置整体没有多余的可拆卸小零件，所有结构件都通过卡扣或者预装定位柱固定，日常使用过程中不会出现零件脱落丢失的问题，即使是频繁挪动、携带外出，结构的连接可靠性也能满足使用需求。在结构细节处理上，所有的内部筋条边缘都做了倒角处理，装配时不会划伤内部的导线或者电路板，壳体合模线的位置设计在侧面不显眼的区域，后期做表面处理时很容易打磨平整，不会影响外观质感。按键的复位结构采用一体化的弹性悬臂设计，不需要额外加装弹簧，减少装配零件数量的同时，也能提升按键的使用寿命，长期按压不会出现弹性失效、按键卡滞的问题。
