平行轴十字滑块联轴器结构设计方案

　　在各类中小功率传动系统的轴系布局中，平行轴偏移是安装调试阶段极易出现的工况，这类偏移多来自机架焊接后的应力变形、轴承座加工公差累积、长期运行后的基础沉降，若直接采用刚性联轴器硬连接，会在轴伸端产生持续的附加径向载荷，轻则加剧轴承磨损、缩短密封件使用寿命，重则出现轴颈疲劳断裂、传动键剪切失效的故障。这款平行轴联轴器的核心作用，就是在两根轴线存在平行偏移的轴系之间，稳定传递旋转扭矩，同时通过中间滑块的相对滑动抵消安装与运行过程中产生的轴线偏差，避免额外载荷传导至两端的动力输出与执行部件。从结构组成来看，整套部件分为三个核心部分：两端的半联轴器毂体、中间的十字形滑动滑块。

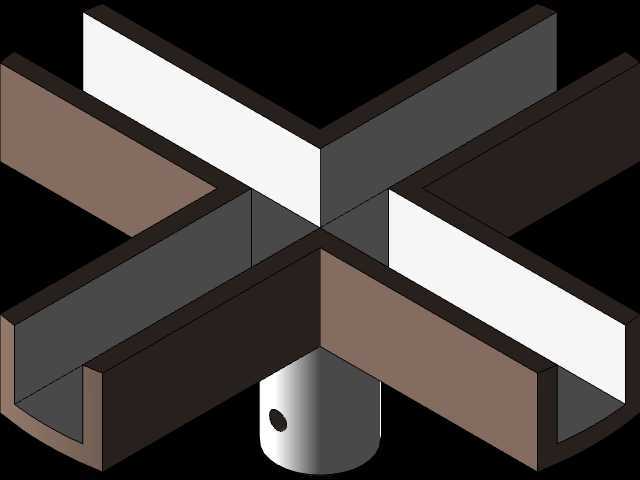

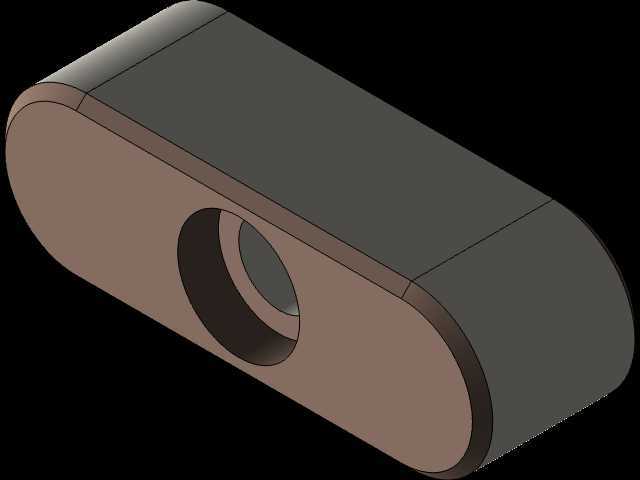

　　两端半联轴器的端面开有互相垂直的径向通槽，槽的截面为矩形，与中间滑块两端互相垂直的凸块形成滑动配合，当两根轴存在平行偏移时，滑块可在两侧的槽内做径向滑动，动态补偿轴线的位置偏差，整个补偿过程无弹性元件参与，属于刚性可移式联轴器的典型结构，不存在弹性元件老化失效的问题，适合在常温、无强腐蚀的常规工业环境下长期运行。设计过程中首先要匹配的是轴孔配合公差，两端轴孔根据所连接轴的直径采用基孔制间隙配合，键槽尺寸按照对应轴径的平键标准设计，保证装配时轴与毂体的同轴度初始偏差控制在允许范围内，同时避免过盈配合带来的装配应力。

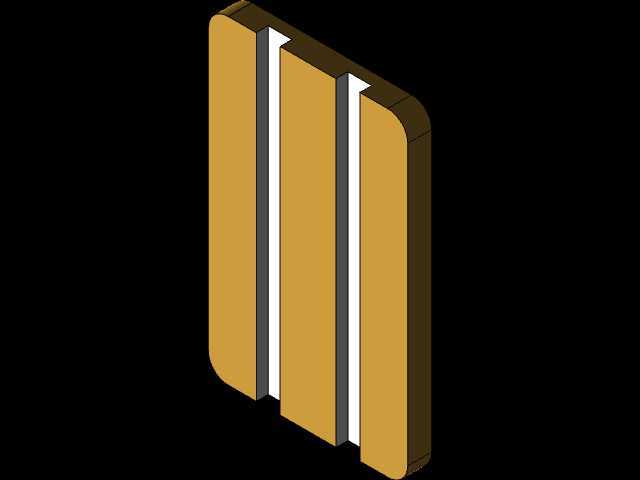

　　中间滑块的凸块与半联轴器槽的配合间隙需要严格控制，间隙过小会导致滑动阻力过大，偏移补偿过程中出现卡滞，无法有效抵消轴线偏差；间隙过大则会在传动换向时产生明显的冲击空程，影响传动精度，同时加剧配合面的磨损。针对配合面的耐磨需求，滑块与槽的接触表面设计有足够的接触面积，单位面积压力控制在材料许用比压范围内，日常维护时只需在配合面涂抹润滑脂即可降低磨损速率，无需频繁更换易损件。从安装边界来看，这类联轴器的径向尺寸远小于同扭矩规格的弹性套柱销联轴器，轴向安装长度紧凑，适合安装空间局促、轴系间距较小的传动布局；安装时无需复杂的对中工装，允许的平行偏移量根据型号不同可覆盖0.5mm到3mm的范围，大幅降低现场安装调试的精度要求，减少装配工时。

　　在实际应用场景中，这类联轴器广泛用于轻工输送设备的辊道传动、小型机床的进给轴连接、包装机械的动力分配轴系、自动化生产线的工位传动单元，尤其适合那些安装基础刚性一般、长期运行后易出现基础偏移，且传动扭矩不大、转速中等的工况。需要注意的是，由于滑块与槽之间存在滑动摩擦，这类联轴器的最高运行转速受滑块离心力限制，不适合高速重载的传动场景，设计选型时需要根据传递的额定扭矩、轴径尺寸、允许的最大偏移量、运行转速四个核心参数匹配对应规格，避免选型过小导致滑块凸块剪切断裂，或是选型过大造成结构冗余、占用不必要的安装空间。结构建模过程中，所有配合面的倒角、圆角都按照机械加工工艺要求设计，槽的根部留有退刀槽，保证铣削加工时可以一次成型，无需额外的钳工修配；轴孔端面设计有倒角，方便轴的导入装配，同时去除锐边避免安装时划伤操作人员。整个结构无复杂异形曲面，所有零件都可采用常规的铣削、钻削工艺加工，制造成本低，后期维护更换配件方便，当滑块出现磨损后，只需拆开两端的半联轴器即可更换中间滑块，无需移动两端连接的动力设备和执行机构，大幅降低后期维护的工作量。
