圆柱齿轮传动减速箱三维结构设计

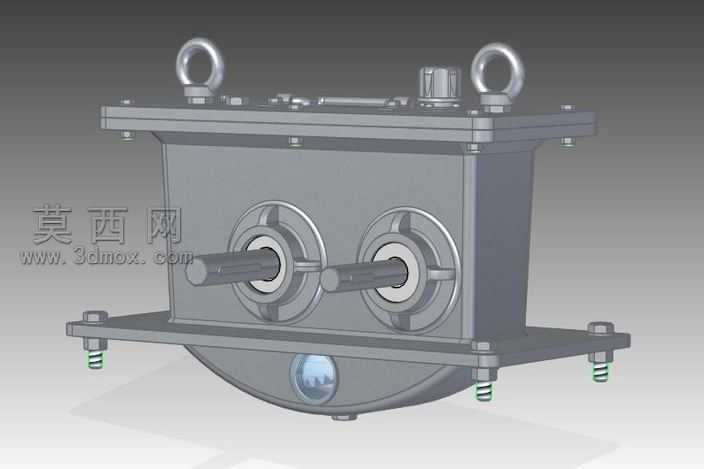

本作品为圆柱齿轮传动结构的减速箱三维建模成果，整体采用自顶向下的设计思路完成全参数化建模，在三维建模过程中严格遵循机械设计规范，对减速箱的各个组成部件进行了精准的尺寸约束与装配配合。建模阶段首先完成传动核心的圆柱齿轮副构建，依据给定的传动比参数计算齿轮模数、齿数、齿宽等核心参数，通过渐开线齿廓的精准绘制保证齿轮啮合的合理性，避免出现传动干涉问题。箱体部分采用分体式结构设计，上箱盖与下箱体通过螺栓实现紧固连接，结合面处做了贴合精度的约束设置，保证箱体的密封性能；箱体顶部设置了吊环结构，满足设备吊装转运的使用需求，输入输出轴端设计了透盖与闷盖结构，对传动轴实现轴向定位与密封防护，箱体底部设置了带减震弹簧的安装脚座，能够在设备运行过程中缓冲减震，降低传动振动带来的精度影响。建模过程中对所有零部件赋予了贴合实际工业产品的金属材质，箱体与端盖采用铸铁材质表现哑光金属质感，传动轴与齿轮采用调质钢材质，紧固件采用标准镀锌件材质，通过渲染环境的参数调整，还原了金属零件的真实光影与质感表现。整体装配完成后进行了全局干涉检查，验证了齿轮啮合间隙、轴系转动空间、紧固件安装空间的合理性，确保结构符合机械传动的实际使用要求，完整还原了圆柱齿轮减速传动装置的结构组成与工作原理，可用于机械原理教学演示、课程设计参考以及相关传动装置的方案验证使用。
