以太网接口嵌入式控制电路板三维设计

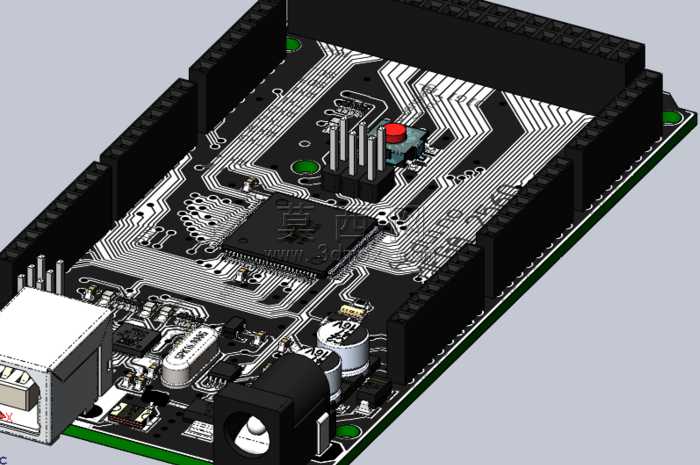

本作品为带以太网接口的嵌入式控制电路板三维建模成果，建模过程严格遵循真实PCB板卡的设计逻辑与生产工艺要求，完整还原了板卡从基材到表层元件的全部结构细节。建模阶段首先依据板卡实际尺寸搭建PCB基材本体，精准还原板边轮廓、安装孔位与边缘排针座的定位尺寸，基材采用哑光绿油材质渲染，还原真实PCB阻焊层的哑光质感，表层走线区域通过纹理贴图还原铜箔走线的银亮金属质感，同时区分出丝印层的白色标识纹理，还原真实电路板的丝印标注细节。板上元件建模按照功能分区逐一完成：主控芯片区域还原了QFP封装芯片的引脚阵列与塑封本体质感，芯片周边的贴片电容、电阻按照0805、0603等标准封装尺寸建模，还原陶瓷元件的哑光质感与金属端电极的亮面效果；复位按键采用红色橡胶键帽搭配黑色底座的材质搭配，还原按键的按压结构特征；网口部分完整还原RJ45接口的金属屏蔽壳、塑料卡扣与内部针脚结构，金属屏蔽壳做拉丝金属质感处理，塑料部分采用哑光米白材质，还原真实网口的外观特征；电源接口部分还原DC直流电源座的黑色塑料外壳与金属内芯结构，周边的电解电容还原铝壳外壳与顶部防爆压痕的细节，钽电容则还原黑色塑封本体与白色极性标识的特征。板卡四周的排针座采用黑色塑料基座搭配银色金属插针的材质组合，精准还原排针的等距排列特征，板上的绿色LED指示灯采用半透明绿色塑料材质，模拟灯珠的透光效果。渲染阶段采用斜向45度视角布光，主光源从左上方投射，突出元件的立体层次与板卡的走线纹理，辅助光源补光弱化阴影死角，让板上各元件的结构细节清晰呈现，整体建模比例精准，材质区分明确，完整复现了真实嵌入式控制板的结构特征与外观质感，可用于电子设备结构装配校验、教学演示、产品展示等场景。
