按动式施奈德圆珠笔结构三维建模

　　日常办公场景里，按动式圆珠笔是桌面工位、外勤记录、会议签到等场景下的高频消耗类书写工具，这款施奈德款圆珠笔的三维建模，完全还原量产实物的装配逻辑与结构细节，可直接用于文具产品结构验证、外观手板打样、办公场景道具建模等场景。从实际使用需求出发，这款笔的核心功能是实现稳定出芯、收芯，同时保证握持书写时的手感平衡，不会出现头重脚轻或者笔身过滑的问题，建模过程中优先还原了各部件的配合公差，比如笔夹与笔身上端的卡扣配合，按动顶杆与笔芯尾部的接触位置，笔芯在笔身内筒的滑动间隙，都按照实际量产的五金与塑料件配合公差做了预留，不会出现装配干涉的问题。

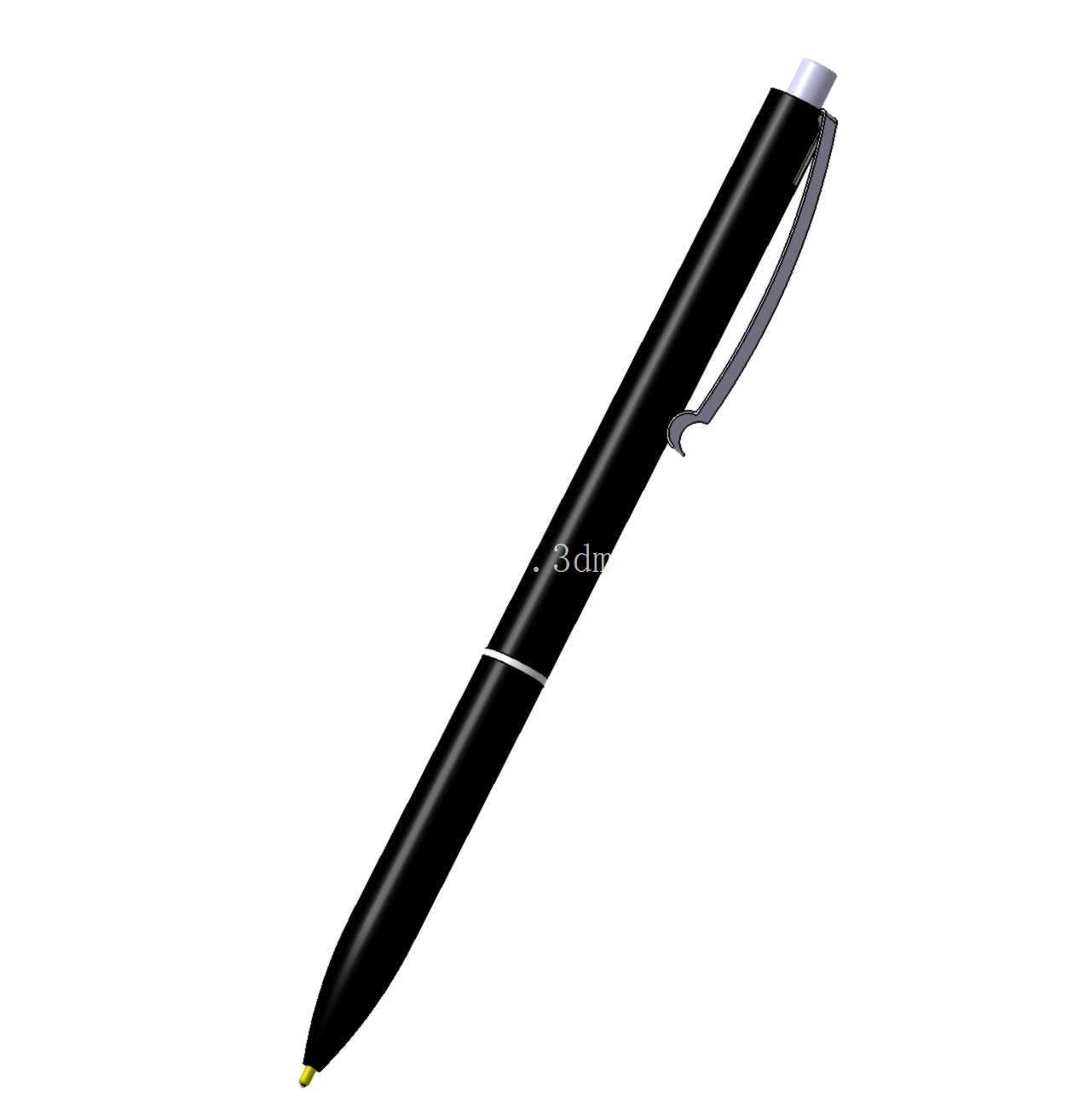

　　外形尺寸上，整笔收拢状态下总长度控制在140mm左右，笔身最大直径11mm，符合成年人握持的最佳尺寸区间，笔身握持区没有做额外的防滑凸点，而是采用微弧面收腰设计，距离笔尖35mm位置开始做直径收窄，最低处直径9.2mm，刚好适配日常书写时三指握持的位置，长时间书写不会硌手。笔夹部分采用弹性金属片结构建模，厚度0.8mm，弯折弧度贴合笔身上端的曲面，夹纸厚度最大可支持1.2mm，满足夹在笔记本、工牌套、工作服口袋上的使用需求，笔夹末端做了15度的上翘倒角，插入口袋时不会勾扯布料。笔尖部分采用锥形收窄设计，金属笔尖套伸出笔身下端8mm，出芯状态下滚珠位置距离笔身下端面3mm，保证书写时视线不会被笔身遮挡，能清晰看到笔尖的落笔位置。

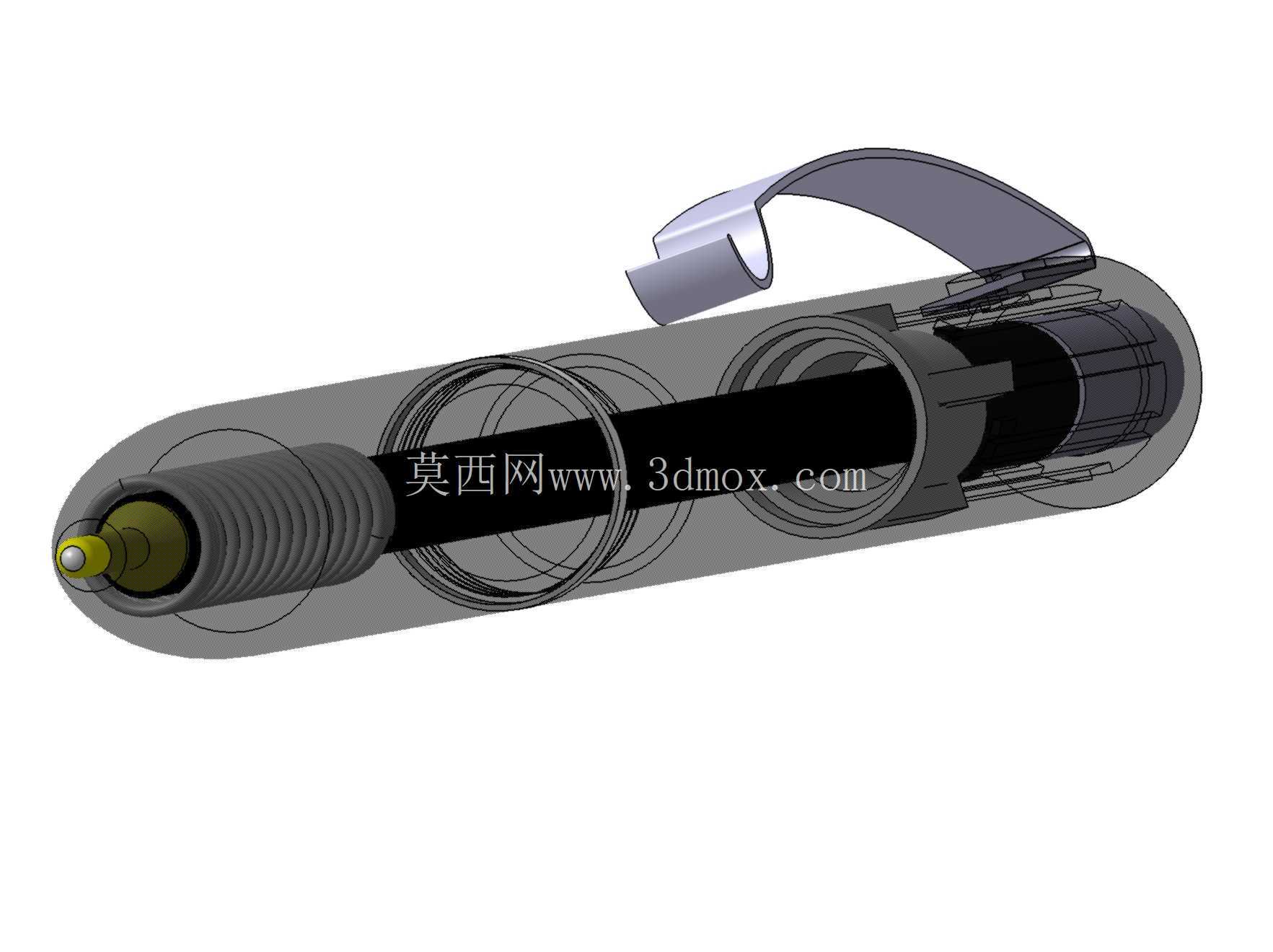

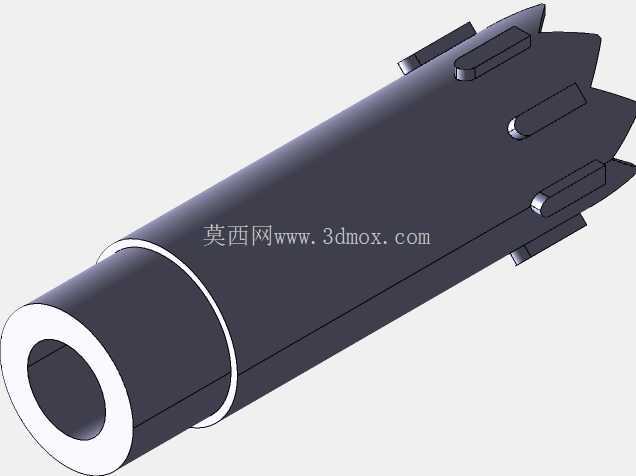

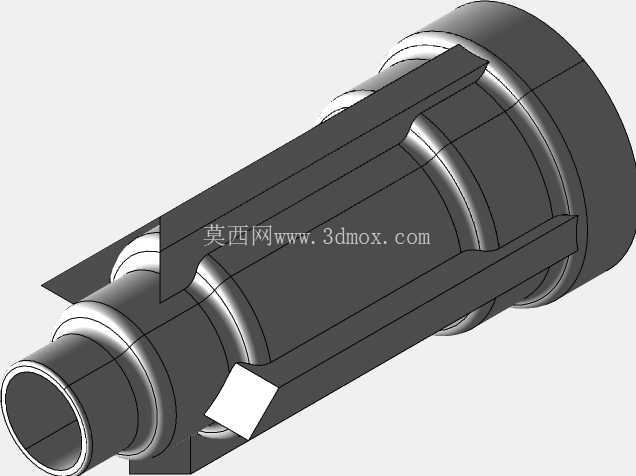

　　按动结构位于笔身顶端，按动帽的直径10mm，按压行程4mm，按动时的卡位结构完全还原实物的棘轮卡位逻辑，每一次按压都能实现出芯、收芯的状态切换，不会出现卡位失效的问题，按动帽与笔身上端的配合间隙控制在0.1mm，按压时不会出现左右晃动感。笔身内筒的直径设计为6.2mm，适配通用规格的按动式圆珠笔笔芯，笔芯更换时只需拧开笔身下端的笔尖套，即可直接抽出旧笔芯替换，建模时还原了笔身上下段的螺纹配合结构，螺纹螺距0.8mm，配合长度5mm，拧动时的阻尼感适中，不会出现轻易松脱或者拧不开的问题。

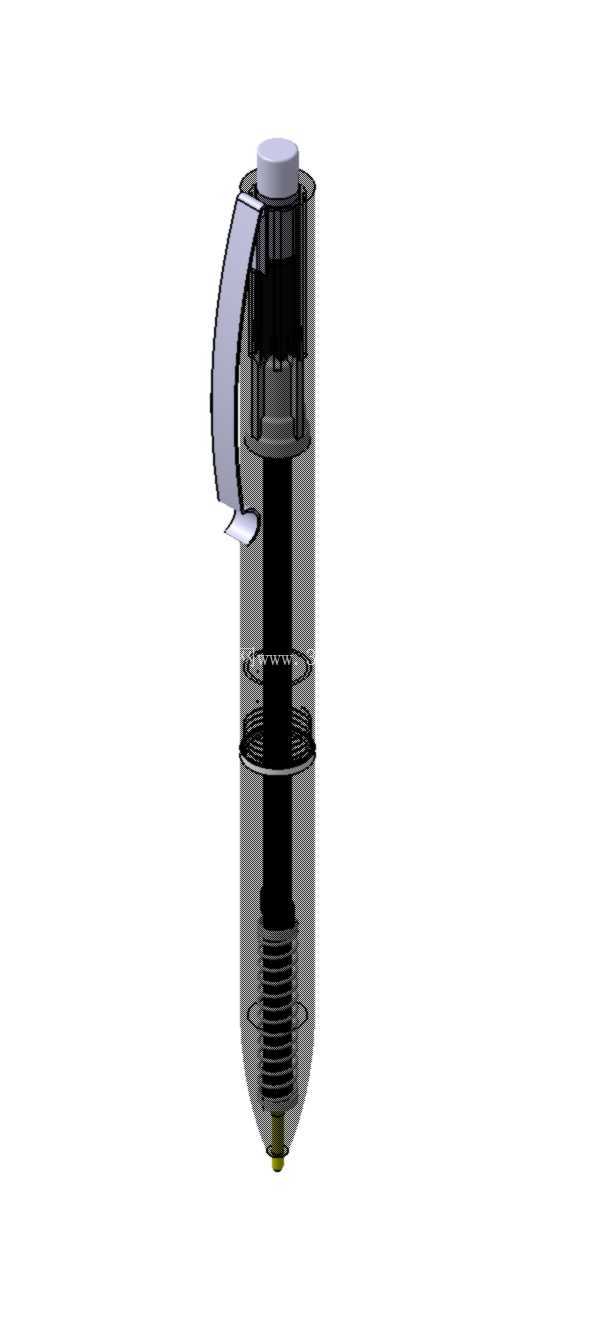

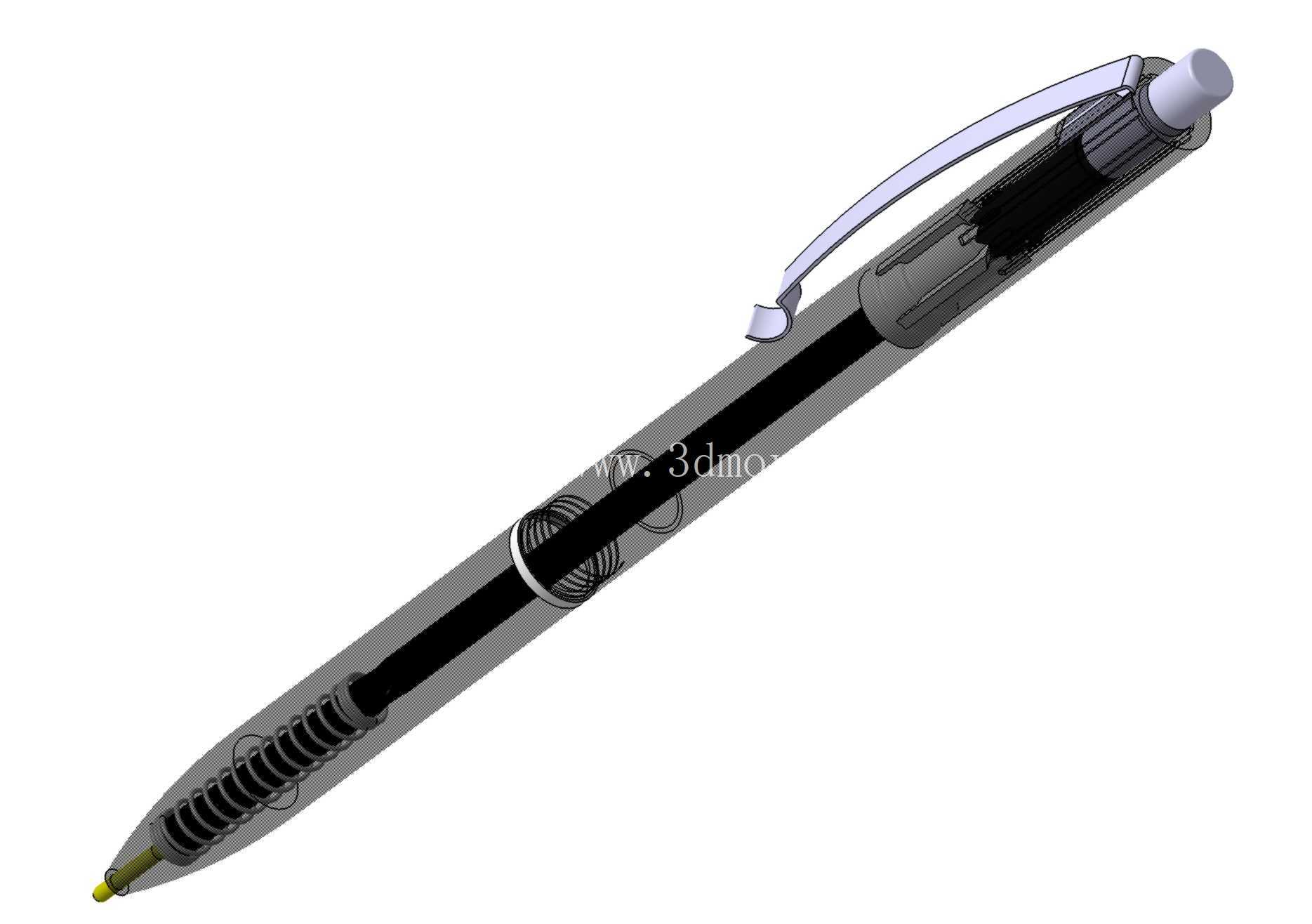

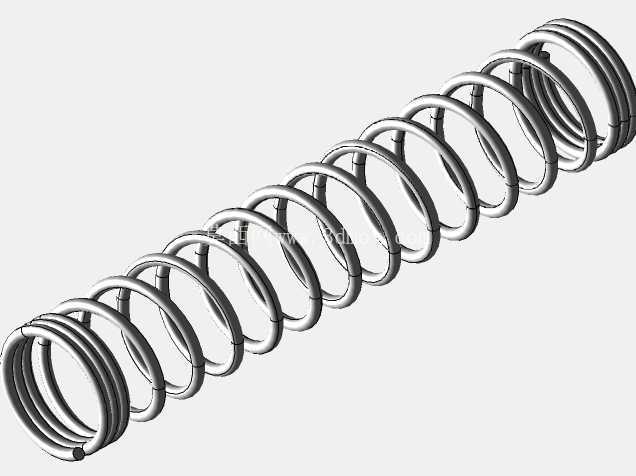

　　从设计思路上，这款笔没有做多余的装饰结构，整体外观走极简商务风格，笔身主体为哑光黑质感，笔夹为亮面金属质感，顶端按动帽做了银色亮面处理，视觉上层次分明，同时所有外露的边角都做了R0.3-R0.5的圆角处理，没有尖锐棱角，放在口袋里携带不会划伤皮肤或者勾坏衣物。重量分配上，金属笔尖套与金属笔夹的重量占整笔重量的42%，使得整笔的重心落在距离笔尖45mm的位置，刚好在握持区的上方，书写时不需要额外施加向下的压力就能稳定落笔，长时间书写手腕不容易产生疲劳感。建模过程中对所有部件的装配关系做了验证，包括笔夹与笔身的卡扣固定位置、按动弹簧的安装空间、笔芯在内筒的滑动行程、螺纹配合的旋入深度，都完全匹配实物的装配逻辑，没有出现结构冲突，可直接用于结构干涉检查、外观渲染展示、3D打印手板验证等工作，对于文具结构设计人员来说，也可以参考这款笔的尺寸分配与配合公差，优化同类书写工具的结构设计，避免出现握持不适、按动卡位失效、笔夹易断裂等常见问题。
