Nema14双极步进电机结构设计

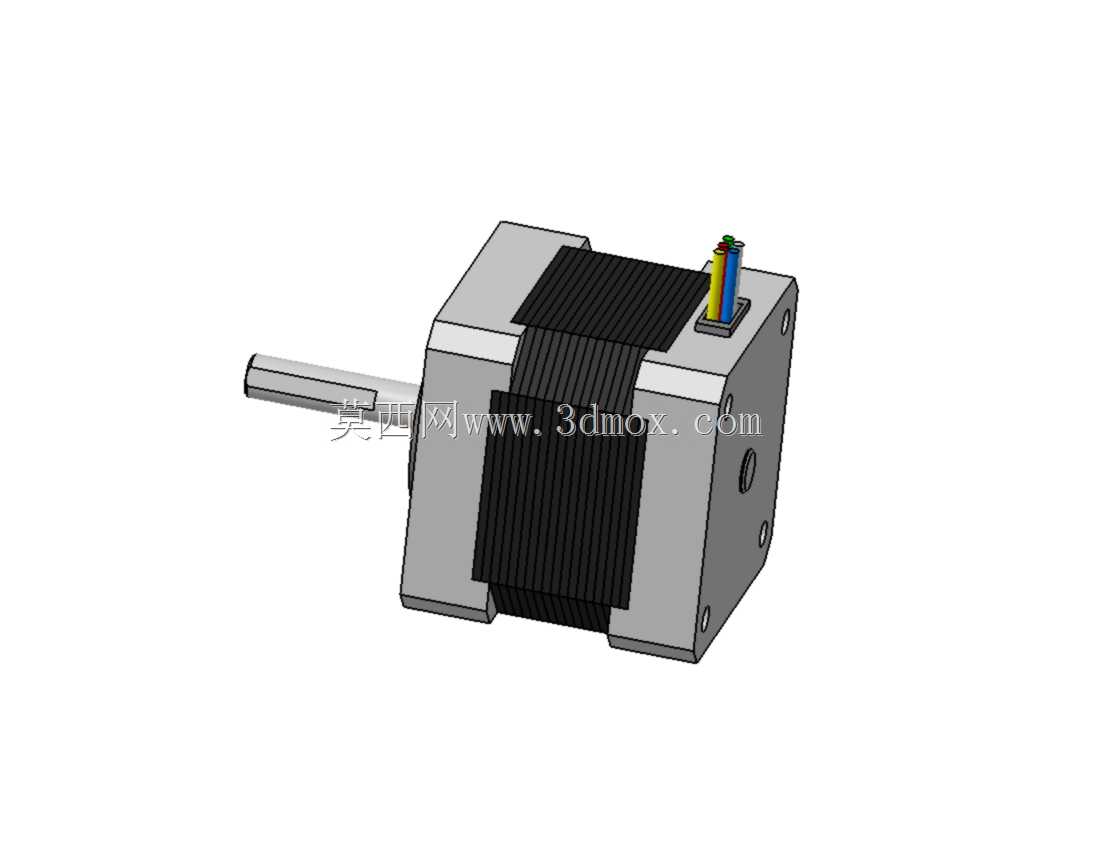

　　不同于大规格步进电机侧重重载输出的设计取向，这款电机的整体设计围绕小空间安装的适配性展开，框架采用35mm见方的标准Nema14安装基准，主体轴向长度控制在34mm，能直接嵌入厚度有限的设备侧板或狭小的机构内腔，不需要额外预留过多的安装避让空间，对于做紧凑型设备结构设计的工程师来说，这个尺寸边界可以直接在布局阶段就纳入安装位的规划，不用反复调整周边结构件的位置来适配电机体积。在桌面级精密自动化设备的传动选型中，小规格步进电机始终是兼顾定位精度与成本控制的核心执行部件，这款Nema14规格的双极步进器，主要面向安装空间局促、负载扭矩需求适中的精密传动场景，常见于小型3D打印机的挤出机构、桌面机械臂的关节驱动、实验室微量进样设备的位移控制、小型光学检测平台的调焦模组，以及消费级电子设备的自动化装配工位这类对安装尺寸有严格限制的场合。

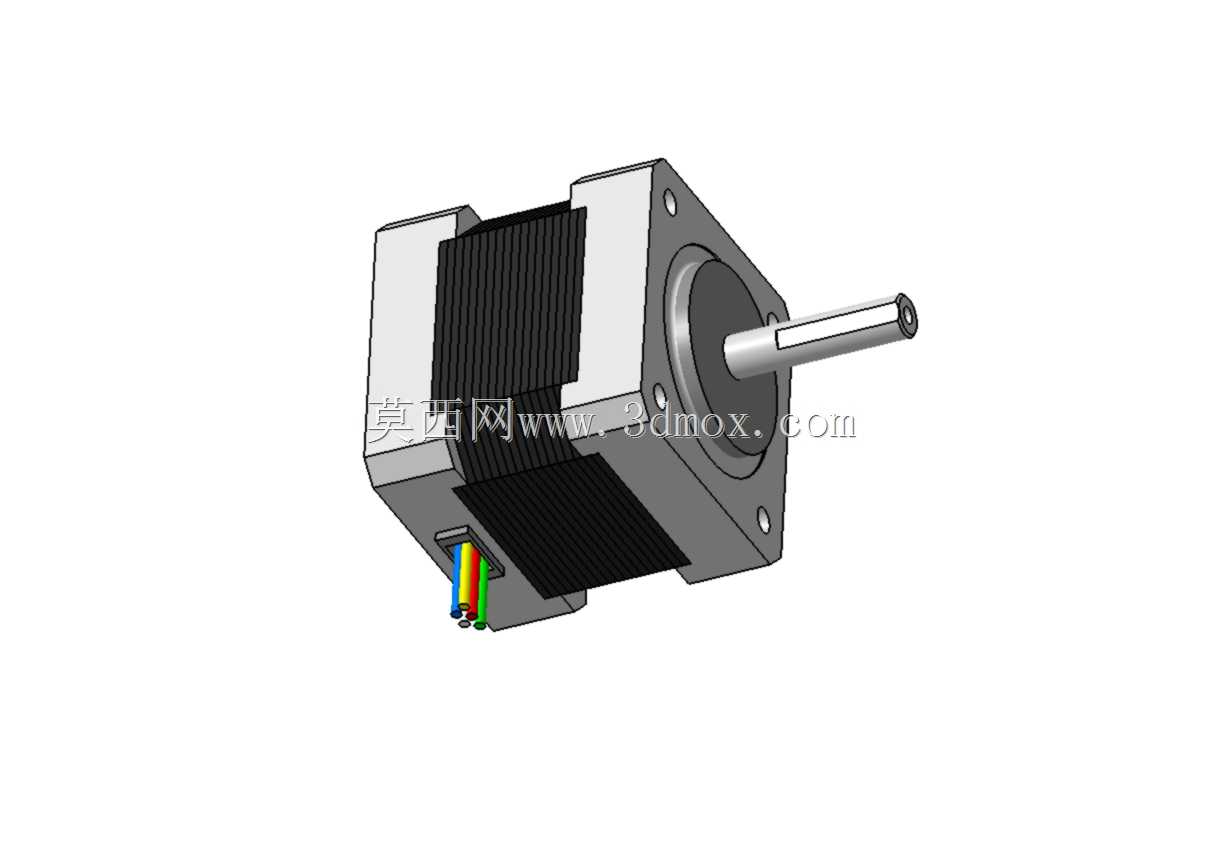

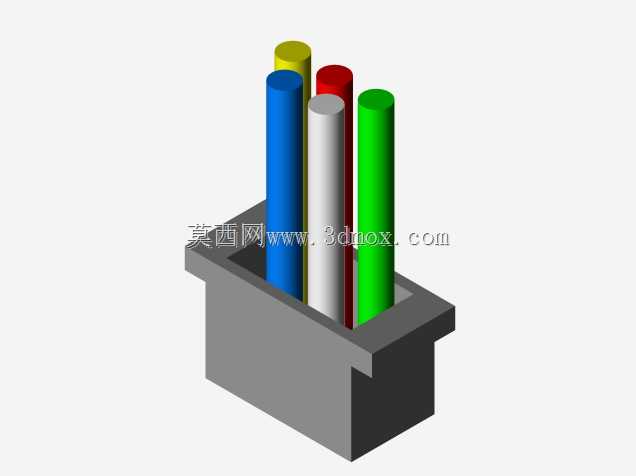

　　输出轴采用直径5mm的标准光轴设计，轴伸长度24mm，轴端预留16.5mm的D-cut平面，这个结构细节是为了匹配配套的同步轮、联轴器或者小型齿轮的锁紧需求，D型切面可以避免传动件在正反转切换时出现轴孔打滑的问题，不需要额外在轴上加工键槽，简化了轴端加工工艺的同时，也能满足小扭矩传动下的周向固定要求。出线端采用4引线设计，线长预留400mm，足够覆盖大部分紧凑型设备内部从电机安装位到驱动板的走线距离，不需要额外延长接线，引线从电机尾部侧方引出，不会占用电机轴向的安装空间，在做轴向布局紧凑的结构时，尾部不需要预留引线弯折的冗余空间，进一步压缩整体机构的轴向尺寸。从电气性能匹配的角度，双极驱动的设计相比同尺寸的单极步进电机，能输出更高的低速扭矩，1.8度的步距角配合细分驱动可以实现微米级的定位精度，18Ncm的保持扭矩足够驱动小型负载做精准的位移控制，0.8A的额定相电流不需要搭配大电流的驱动模块，6.8欧姆的相电阻、10mH的相电感参数，适配市面上主流的小型步进驱动板，12-24V的推荐供电范围也能直接兼容大部分桌面级工业设备、民用小型自动化装置的供电系统，不需要额外做电压转换模块的设计。

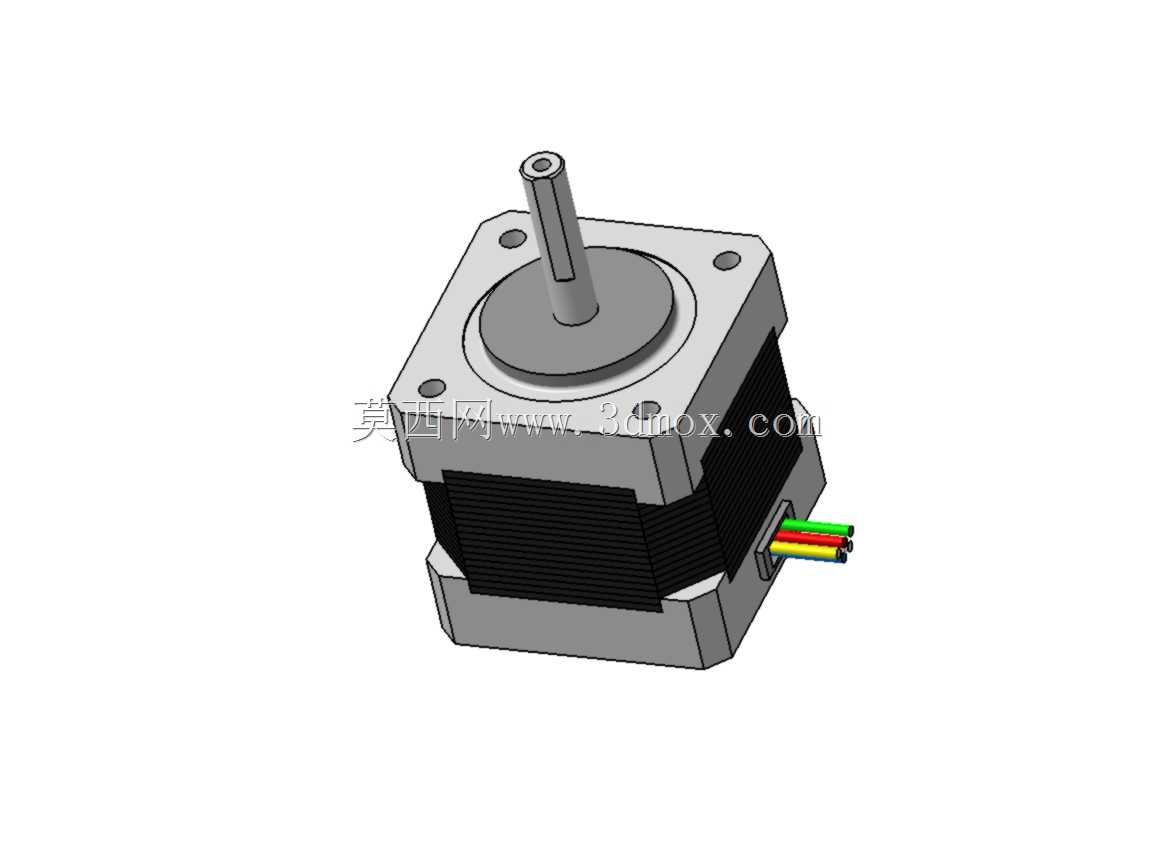

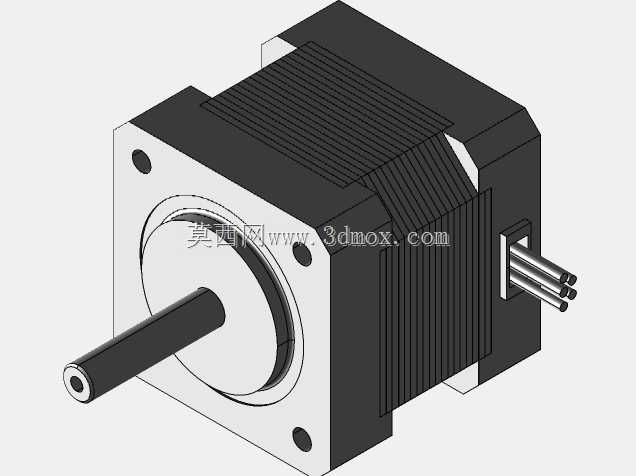

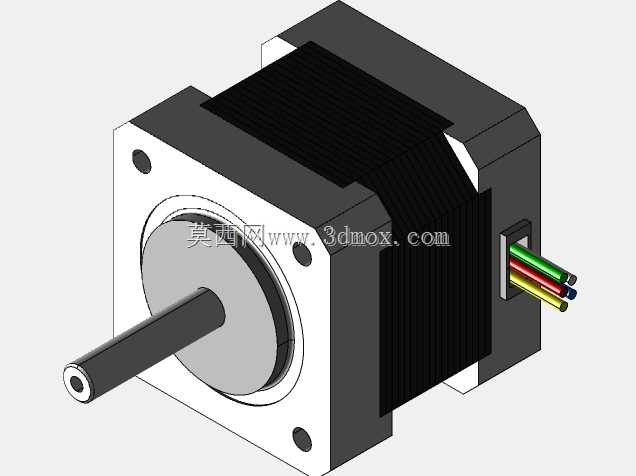

　　建模过程中，电机的定子绕组部分做了等效的结构还原，外壳的安装孔位完全按照Nema标准的孔距设计，四个安装孔的位置公差控制在常规机械加工的精度范围内，结构工程师在做安装板设计时，可以直接调用模型生成对应的安装孔位，不需要反复核对孔位尺寸。转子部分的轴承位、轴肩位置都按照实际装配关系做了还原，能清晰看到电机内部的装配层级，在做周边结构的干涉检查时，可以直接导入装配体验证安装间隙，避免出现结构件和电机本体、出线端干涉的问题。电机外壳的散热筋结构也做了写实还原，实际运行中绕组产生的热量可以通过外壳的散热结构快速散出，在持续运行的工况下能维持稳定的输出性能，不会因为温升过高导致扭矩衰减。

　　对于做小型自动化设备开发的工程师来说，这个模型可以直接用于整机的布局验证、安装结构的干涉检查，也能作为选型阶段的尺寸参考，确认电机的安装边界、轴伸尺寸是否匹配传动机构的设计要求，不需要单独测绘电机尺寸就能完成前期的结构设计工作，大幅缩短前期方案设计的周期。在实际应用中，这款电机的扭矩特性适合中低速运行的精密传动场景，不适合过高转速的连续运转工况，选型时需要结合负载的实际扭矩需求、传动链的减速比来匹配，避免出现扭矩不足导致失步的问题，模型还原的实际尺寸可以帮助工程师在设计阶段就核算传动链的安装空间，确认电机和周边结构件的安全间隙，尤其是在做多轴联动的小型机构时，每个轴的电机安装位置都需要精准的尺寸模型来做布局验证，避免后期打样后出现安装干涉的问题。
