在自动化生产线的工件输送、工位切换以及各类需要往复动作的专用设备中,具备急回特性的连杆机构一直是提升作业节拍、降低非工作行程耗时的核心结构选型,这套快速返回机构正是针对这类工程场景开发的典型连杆传动方案。从实际落地的工况来看,这类机构常被应用在牛头刨床的滑枕驱动、自动化装配线的往复送料、印刷设备的版面往复动作单元中,核心价值在于工作行程保持匀速稳定的作业速度,保证加工或送料的精度一致性,而回程阶段则以更快的速度完成复位,大幅压缩空行程的时间占比,在不提升驱动电机转速、不增加额外动力成本的前提下,有效提升整台设备的生产效率。

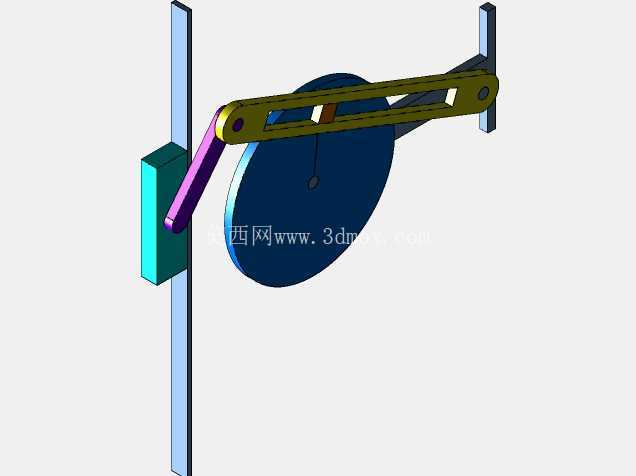

从结构功能特性来看,这套机构采用曲柄摇杆作为核心传动形式,原动件为做整周回转的圆盘曲柄,通过铰接的紫色连杆带动青绿色滑块组件,沿着垂直布置的导轨做直线往复运动,而摇杆部分则与机架铰接,配合连杆的运动轨迹约束,实现滑块的急回动作。和普通的对心曲柄滑块机构不同,这套机构的曲柄回转中心与滑块运动导轨存在偏置距离,同时配合摇杆的摆动约束,让曲柄在工作行程对应的转角远大于回程对应的转角,在曲柄匀速回转的前提下,滑块回程的平均速度明显高于工作行程的平均速度,实现预期的快速返回效果。机构的所有铰接位置都预留了标准销轴的安装空间,转动副的配合间隙按照IT7级精度设计,既保证运动过程无卡滞,也能控制长期运行的磨损量,适配中低速连续运转的工况需求。
在设计思路层面,这套机构的建模过程完全遵循实际机械加工与装配的工艺逻辑,首先确定机架的安装基准,也就是两根垂直布置的安装立柱的固定位置,明确两个固定铰接点的坐标参数,再根据所需的滑块行程长度、急回行程速比系数,反推曲柄的回转半径、连杆的中心距、摇杆的长度以及各铰接点的相对位置,所有杆件的截面尺寸都按照承受交变拉压载荷的工况做了强度校核,连杆采用长条形带减重孔的结构设计,在保证抗弯刚度的前提下降低运动件的整体重量,减少曲柄回转过程中的惯性冲击,圆盘曲柄上预留了不同半径的铰接孔位,可根据实际需要的行程大小调整曲柄的有效回转半径,实现行程参数的灵活调节,适配不同作业场景的行程需求。
从安装边界与外形尺寸来看,这套机构的整体安装基准为后方的垂直安装板,两个固定铰接支座都通过螺栓固定在安装板的预设孔位上,安装板的厚度按照10mm的常用钢板厚度设计,支座的安装孔距可适配标准的工业铝型材或钢板机架的安装间距,不需要额外做定制化的转接件。滑块组件与导轨的配合面采用矩形滑动导轨结构,导轨的长度覆盖滑块的全行程范围,两端预留了10mm的缓冲安装位置,可加装聚氨酯缓冲垫避免滑块运动到极限位置时出现刚性碰撞。整套机构的横向安装宽度不超过400mm,垂直方向的安装高度不超过350mm,前后方向的突出厚度不超过150mm,整体占用的安装空间紧凑,可直接集成到各类中小型专用设备的机架内部,不需要对原有设备的整体布局做大幅调整。
在运动模拟验证阶段,这套机构通过DMU运动学模块完成了全行程的运动仿真,模拟了曲柄以60r/min转速匀速回转时滑块的位移、速度、加速度变化曲线,确认工作行程阶段滑块的速度波动控制在5%以内,完全满足机加工、送料等工况对工作段速度稳定性的要求,回程阶段的速度峰值控制在材料允许的冲击范围内,不会出现过大的动载荷影响杆件的连接强度。所有运动部件之间都做了干涉检查,确认在全行程运动过程中,连杆、曲柄、摇杆、滑块之间不存在运动干涉,铰接位置的销轴转动范围无卡滞死角,实际装配后只需要在各转动副位置添加润滑脂,即可长期稳定运行,维护成本极低。
