钢制板式采暖散热装置结构设计

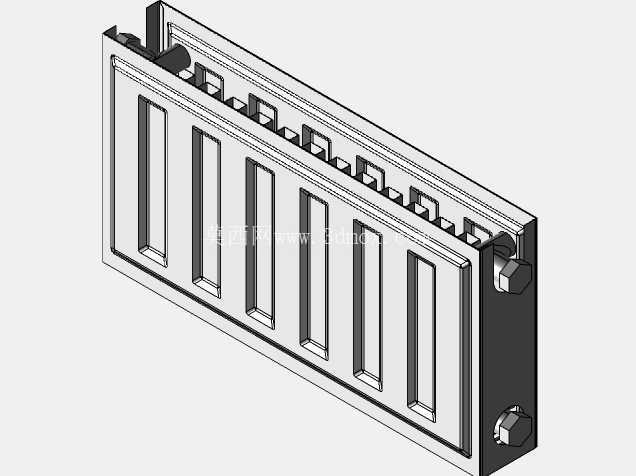

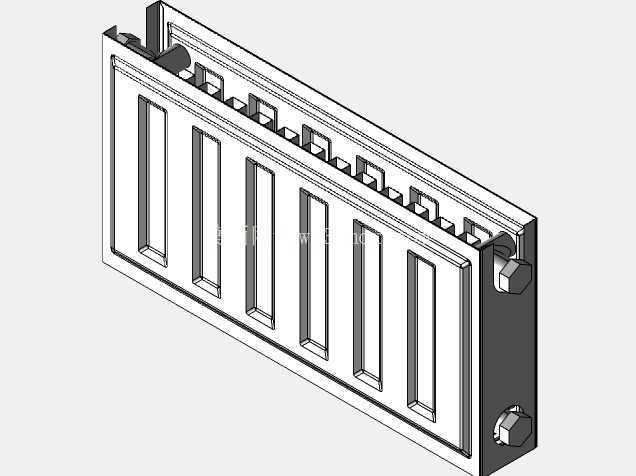

　　这款钢制板式散热结构主要应用于民用住宅、商用办公空间的集中供暖或独立壁挂炉采暖系统中，作为供暖回路的末端换热部件，承担将热媒携带的热量传递到室内空间、维持环境采暖温度的核心作用。从结构设计逻辑来看，整体采用一体化冲压成型的钢板壳体作为主体承载结构，面板区域冲压出多道平行的竖向对流凹槽，既能够强化钢板与空气的接触换热面积，也可以通过凹槽形成的竖向通道引导冷热空气自然对流，提升整体散热效率，相比传统柱式散热器，同等水容量下的有效换热面积提升约三成，能够在更短时间内完成室内温度提升。

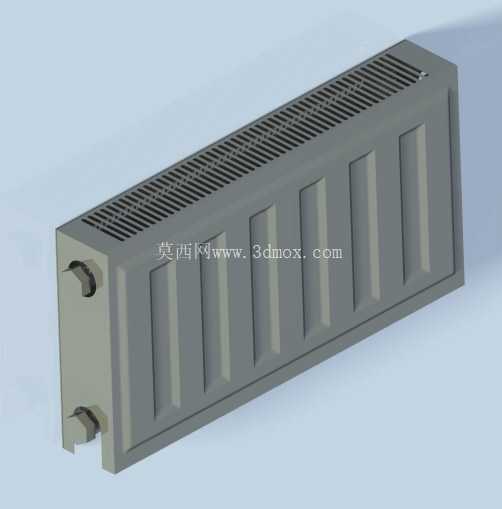

　　结构细节上，壳体顶部设置了通长的格栅式对流出风口，热空气顺着面板凹槽上升后可通过顶部格栅均匀散出，避免直吹带来的局部过热问题，同时格栅的条缝宽度经过匹配设计，既不会因缝隙过大落入杂物堵塞内部流道，也不会因缝隙过小增加空气流动阻力影响对流效果。壳体两侧预留了标准的管路接口位，接口采用内嵌式结构设计，安装后外接管路不会突出壳体外轮廓，能够紧贴墙面安装，减少对室内空间的占用，接口的中心距尺寸符合国内主流采暖管路的安装规范，可直接适配多数民用建筑的预留供暖管路，无需额外改装转接件。

　　从安装边界来看，整体外形为规整的长方体结构，背部设计有挂装固定点位，点位间距匹配常规墙面挂装支架的通用尺寸，安装时只需在墙面固定配套挂架即可将整体挂装到位，底部预留的离地间隙能够满足日常地面清洁的需求，同时避免地面杂物遮挡底部进风通道影响对流循环。壳体的边角位置均做了小圆弧过渡处理，没有尖锐外凸结构，在人员活动频繁的室内空间使用时能够降低磕碰受伤的风险，外表面的平整结构也便于日常擦拭清洁，不易积留卫生死角。

　　内部流道采用双回路并联设计，热媒从一侧接口进入后可均匀分流到各竖向换热腔道，避免单路流路过长导致的首尾端温差过大问题，保证整个散热面板的表面温度均匀，不会出现局部区域温度不足的情况。钢板材质选用适合冲压焊接的低碳冷轧钢板，焊接位置采用连续滚焊工艺，保证流道的密封性能，能够承受采暖系统常规的工作压力，不会出现渗液漏液问题。在建模过程中，所有冲压特征的圆角半径、板材厚度都按照实际加工工艺要求设置，既保证冲压成型时板材不会因拉伸率过大出现开裂，也兼顾了整体结构的刚性，避免满水状态下出现壳体变形。

　　实际选型应用中，可根据室内采暖面积的需求匹配对应长度的规格，不同长度规格的接口位置、挂装点位置都采用统一的模数设计，方便施工人员标准化安装，也便于后期维护更换时无需重新调整墙面管路和挂架位置。面板表面的平整结构也支持后续做不同的表面喷涂处理，适配不同的室内装修风格，不会像传统铸铁散热器那样外观突兀。
