简化版全地形山地自行车车架结构设计

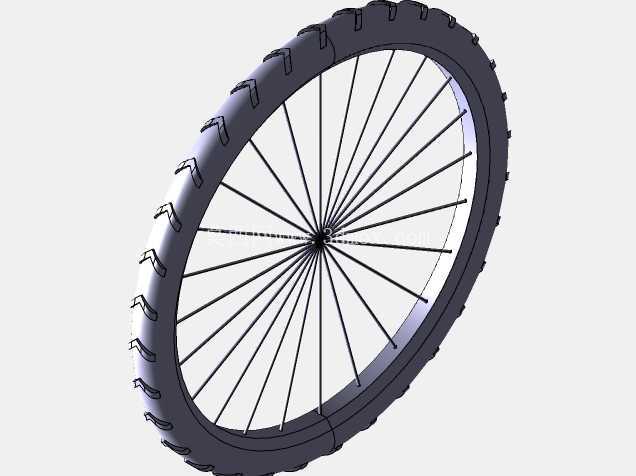

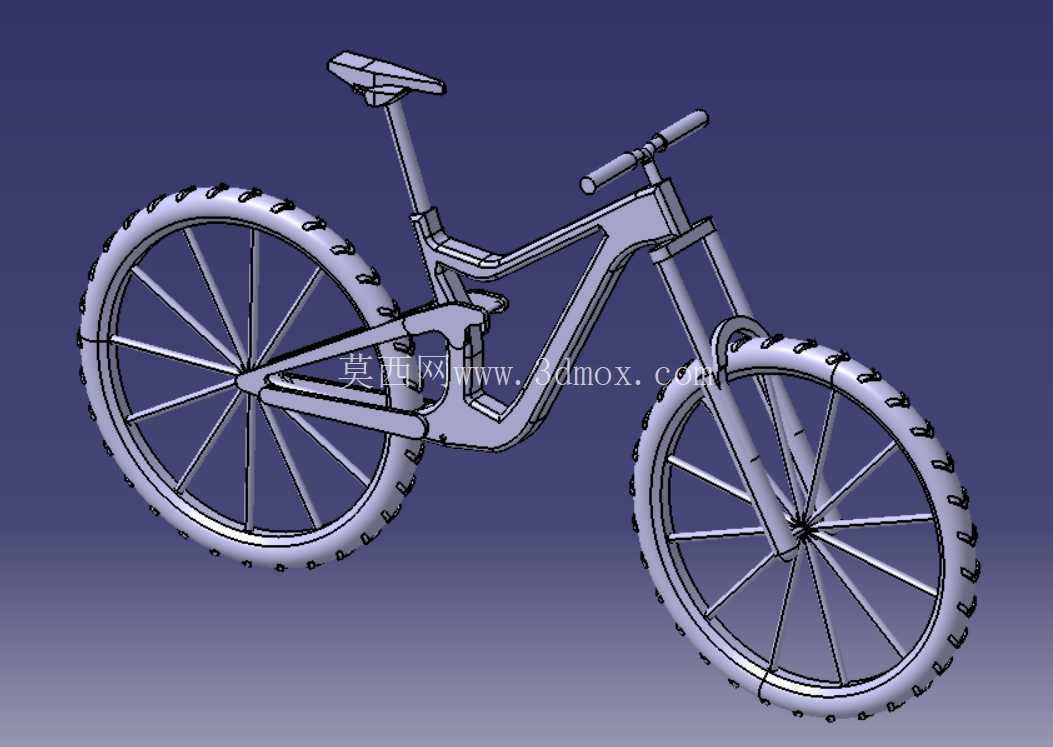

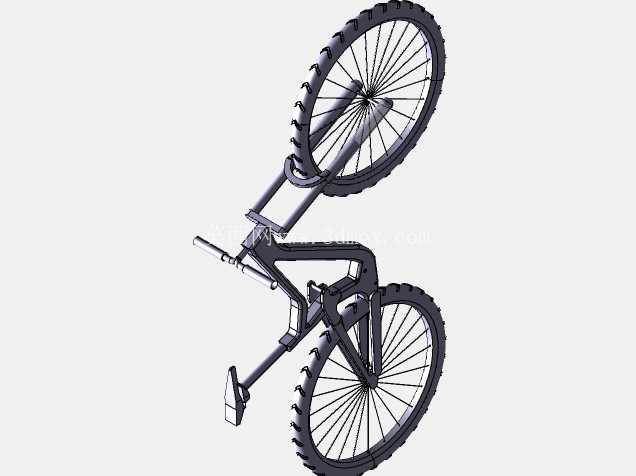

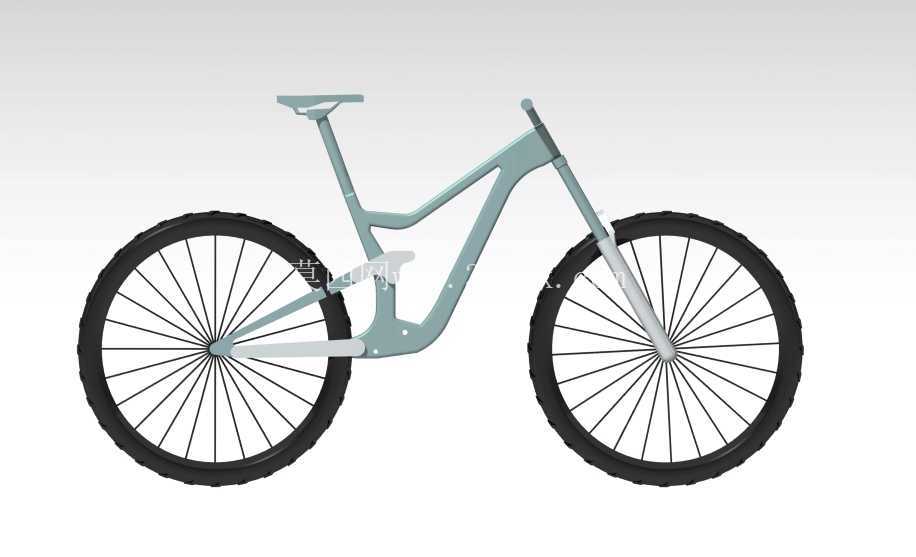

　　这套简化的山地自行车三维结构，核心面向多体动力学仿真场景搭建，在保留整车核心运动副约束关系的前提下，剔除了减震器、变速传动组件、刹车夹器等非必要附属部件，能够直接导入多体仿真平台完成骑行姿态模拟、路面冲击载荷传递路径分析等基础动力学计算，无需额外做几何清理就能快速完成运动副约束添加，大幅缩短仿真前处理的周期。从结构布局来看，整车采用经典的全避震山地车几何设定，前后轮组采用等径大尺寸越野胎配置，胎齿的凸起轮廓做了简化保留，能够在仿真中模拟轮胎与非铺装路面的接触咬合特性，不会因为几何过度简化导致轮胎接地力学特性失真。

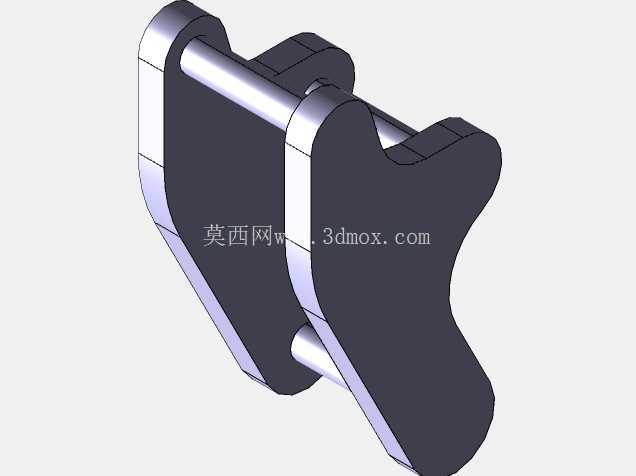

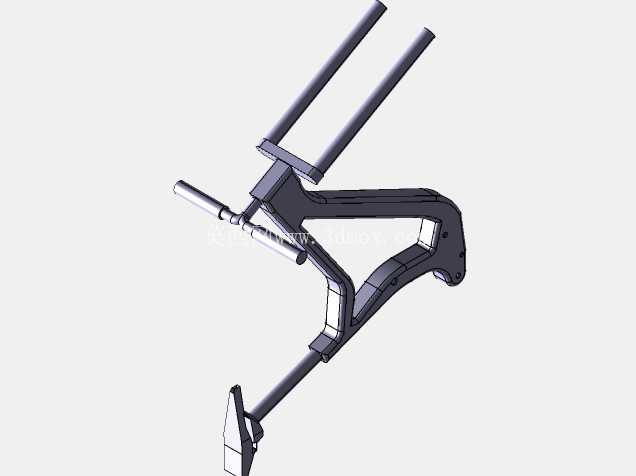

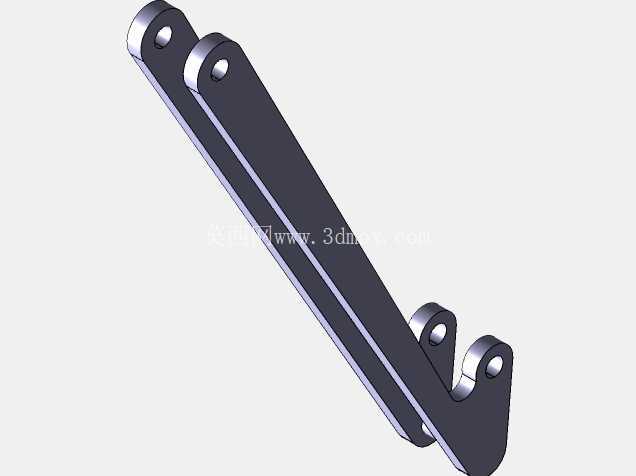

　　车架主体采用一体化的后三角连杆布局，后上叉与后下叉的铰接位置预留了标准的减震器安装接口，当前模型虽然未集成减震器部件，但安装位的孔位坐标、连接耳片的厚度尺寸都按照常规越野山地车的通用规格预留，后续如果需要做完整的减震特性仿真，可以直接匹配对应规格的阻尼减震器模型完成装配，不需要重新调整车架主体的几何参数。车把部分采用直把越野配置，把立与头管的连接位置保留了真实的转向转动副边界，前叉与头管的配合长度、碗组安装的轴向间隙都按照实际装配公差做了预留，仿真过程中可以直接施加转向角输入，模拟不同转向角度下的整车重心偏移特性。

　　座杆部分采用可调节高度的直装结构，座垫的支撑轮廓做了简化处理，仅保留与人体接触的支撑面几何，能够满足人机工程仿真中骑乘者重心位置定位的需求，不需要额外导入复杂的座垫曲面模型。从安装边界来看，整车的轮轴安装位采用标准的快拆结构尺寸，前后轮轴的同轴度公差在模型中通过几何约束做了保证，轮组的辐条采用简化的直拉结构，既保留了轮组的转动惯量分布特性，又不会因为过多的辐条细节导致仿真计算量陡增。这套结构的设计思路完全围绕仿真效率优化展开，所有非承载的装饰性结构、对力学特性影响极小的小尺寸紧固件都做了省略，比如车架上的走线孔、安装螺丝孔、商标标识位都没有做几何体现，避免这些细小特征在仿真网格划分时产生质量极差的细碎单元，影响计算收敛性。在实际工程应用中，这类简化模型非常适合用于山地车的概念设计阶段快速验证几何方案，比如调整后三角连杆的铰接点位置时，可以快速修改对应参数，仿真不同连杆布局下的后轮跳动轨迹、刹车抗点头特性、踩踏蹬踏损失等核心性能参数，不需要等待完整的详细设计模型完成就能提前锁定几何方案的可行性。轮组的轮胎断面轮廓按照常规越野山地胎的实际断面尺寸绘制，胎侧的高度、胎面的宽度都符合真实零部件的尺寸范围，在做滚阻仿真、越障仿真时，能够得到更贴近实际工况的计算结果。

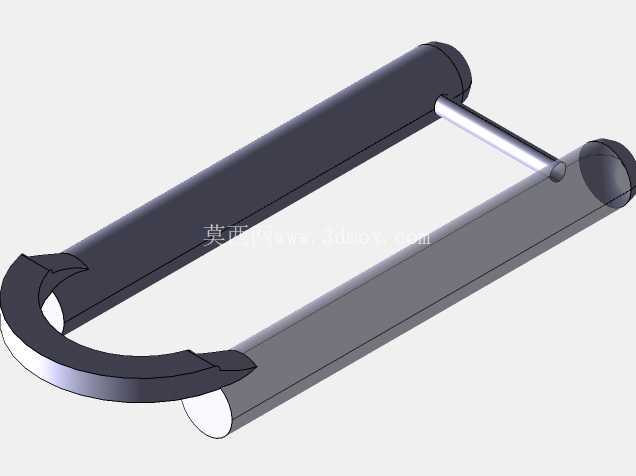

　　车架的管件截面采用常规的铝合金山地车不等壁管厚对应的简化实体，虽然没有做抽壳处理来还原真实的管材壁厚，但整体的质量分布、重心位置都和真实同规格整车保持一致，不会因为几何简化导致整车质量参数失真，影响动力学仿真的结果可信度。前叉部分采用长行程越野叉的几何设定，叉筒的长度、叉桥的位置都按照真实160mm行程前叉的尺寸做了匹配，前轮的安装开档尺寸也符合通用桶轴规格，后续如果需要替换不同行程的前叉模型，只需要调整叉筒长度参数，不需要改动头管以及车架其他部分的几何。需要注意的是，这套模型因为做了大量的仿真导向简化，不能直接用于开模生产或者零部件的详细结构设计，所有的铰接位置都没有做轴承安装位、衬套配合位的细节结构，仅保留了运动副的旋转轴线位置，适合用于前期方案验证、教学演示、多体仿真基础模型搭建等场景，能够帮助设计人员快速完成整车动力学特性的初步评估，减少前期方案迭代的时间成本。
