无链传动运动自行车结构设计方案

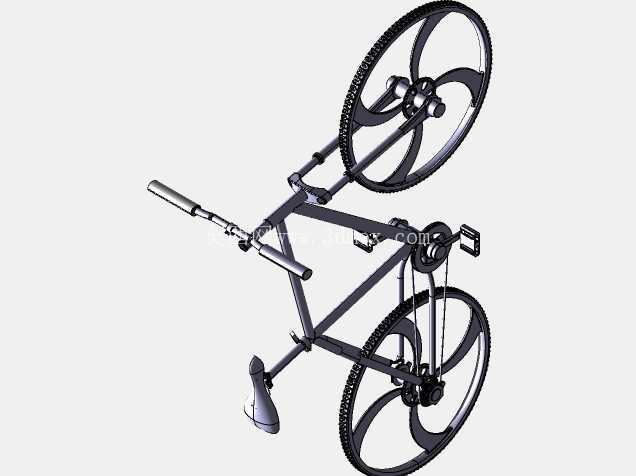

　　日常通勤、休闲骑行场景下，传统链条传动自行车长期存在链条脱落、油污沾染裤腿、传动损耗偏大的痛点，这套无链结构的运动自行车设计，从结构根源上规避了上述问题，可适配城市短途代步、休闲运动骑行、校园通勤等多类使用场景，也可作为非标代步设备开发、机械结构教学演示的参考载体。从实际使用维度看，该结构取消了传统自行车的链条、飞轮、拨链器等易损外露部件，传动路径直接通过轴系与轮组内置的传动结构衔接，骑行过程中动力传递更直接，外露运动部件更少，日常使用时无需频繁调整链条张紧度，也不会出现链条油污蹭脏衣物的问题，后期维护仅需关注轮组轴承、转轴铰接点的润滑即可，维护成本远低于传统链传动车型。

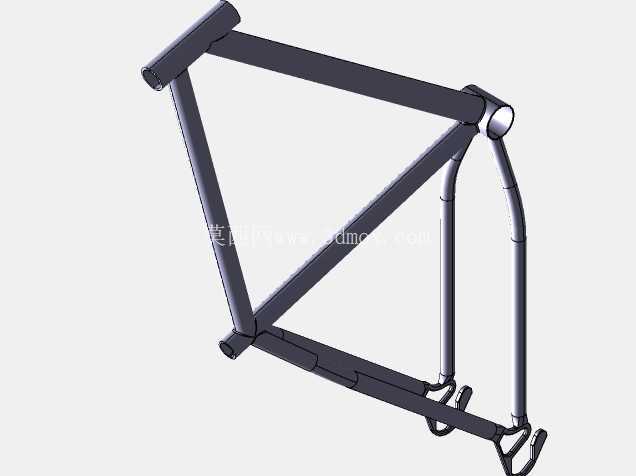

　　设计过程中，车架主体采用三角承载结构，上管、下管与立管的衔接位置做了加厚处理，可承受常规骑行过程中的颠簸载荷与瞬时踩踏冲击力，车把与前叉的转向铰接结构保留了传统自行车的转向逻辑，转向角度控制在左右各45度的安全范围内，避免大角度转向时出现前轮与车架干涉的问题。轮组部分采用一体化辐条设计，三根辐条呈120度均匀分布，轮圈边缘预留了标准轮胎安装槽位，可适配常规尺寸的充气橡胶轮胎，兼顾骑行过程中的减震效果与滚动阻力控制；前后轮的安装轴位与车架叉脚的配合尺寸参考通用自行车安装标准，轮组轴心距车架下管的垂直距离预留了足够的泥除、货架安装空间，用户可根据实际使用需求加装附属配件。

　　脚踏与传动结构的衔接部分，采用双侧曲柄对称设计，曲柄长度参考人体工学骑行参数设定，踩踏时的发力角度与常规自行车保持一致，用户无需改变骑行习惯即可快速适应；脚踏板表面预留了防滑纹理安装位，可加装防滑橡胶垫提升湿滑环境下的踩踏稳定性。尺寸边界层面，整车轴距控制在1000mm左右，车把宽度设定为600mm，整车高度从地面到车把顶端约为1050mm，可适配身高155cm至185cm的骑行人群，车架立管的角度设定为73度，兼顾骑行过程中的发力效率与长时间骑行的舒适度；所有铰接转动位置都预留了标准轴承安装位，转动副的配合公差控制在IT7级，既保证转动过程的顺滑度，又避免配合间隙过大出现骑行晃动感。

　　从结构验证的角度看，该装配体的所有零件都做了干涉检查，轮组转动、车把转向、脚踏传动的全行程内无零件干涉问题，各承载部件的壁厚设定参考了铝合金管材的常规加工参数，若后续做实物落地，可直接选用6061铝合金作为车架原材料，通过焊接工艺完成车架主体加工，轮组部分可采用碳纤维或者镁合金一体成型工艺，在保证结构强度的前提下降低整车重量。不同于传统自行车的外露传动设计，这套结构的传动部件全部内置在轮组轴心与车架中轴位置，雨天骑行时泥水不会直接冲刷传动部件，可大幅延长传动结构的使用寿命，也减少了骑行过程中衣物被泥水溅污的概率；车座安装位置保留了标准的座管夹结构，可根据用户身高灵活调整座垫高度，座垫安装角度也可通过夹头的锁紧结构微调，适配不同用户的骑行姿势偏好。
