四柱导向式冲压工装结构设计

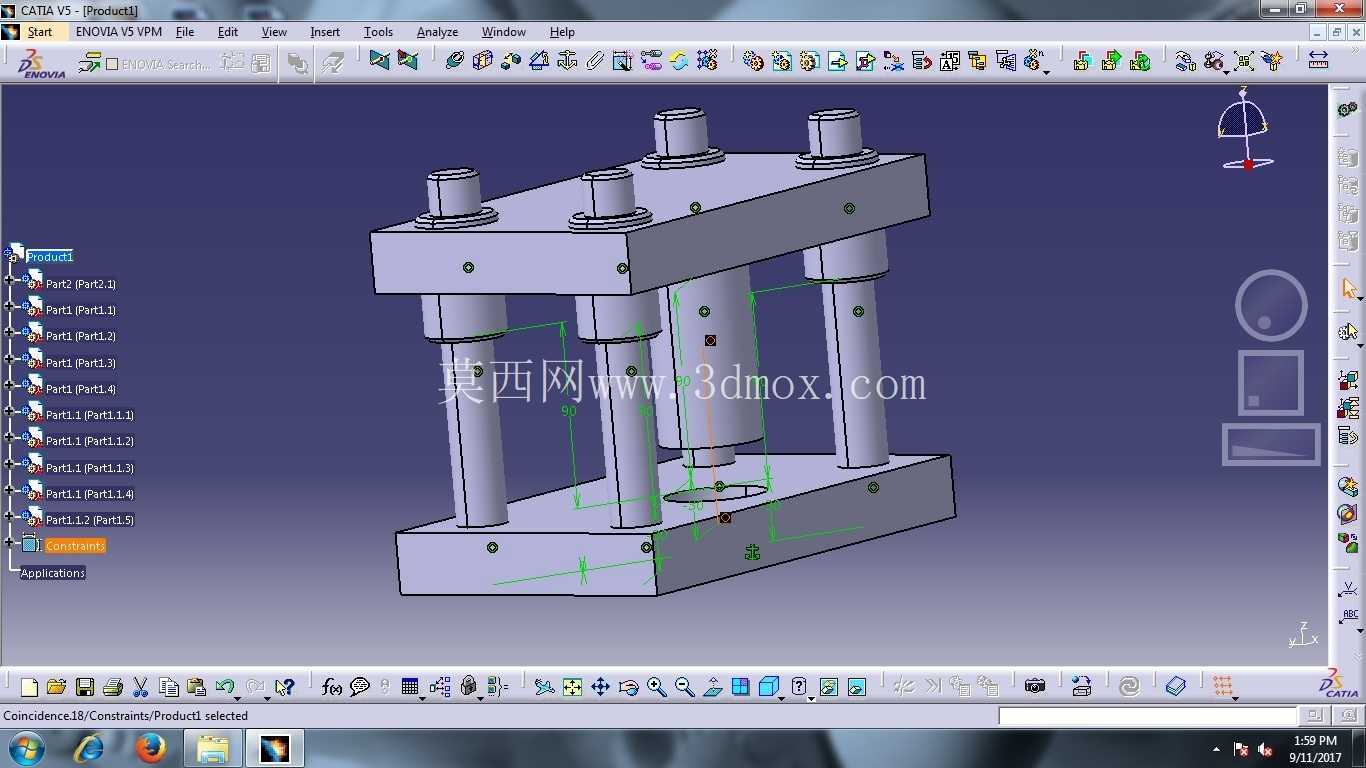

　　这套四柱导向的冲压工装，主要面向中小型五金件、变压器铁芯硅钢片这类薄料冲裁、浅成型工序的加工场景，在小型开式压力机的配套工装里属于通用性较强的结构形式，日常多用于电子五金、低压电器配件的小批量冲压生产环节。从结构布局来看，整套组件采用上下模座搭配四组独立导柱导套的导向形式，导柱沿模座四角均匀分布，相比双导柱结构，这种布局能承受更大的偏载力矩，哪怕冲裁过程中料带送进存在轻微偏斜，或者凸模受力不均，导向结构也能保证上下模的合模精度不会出现偏移，避免啃模、冲裁毛刺超差的问题。

　　上下模座都采用加厚钢板加工而成，模座上预留了模柄安装位、压板固定槽，安装时可以通过模柄与压力机滑块中心定位，再用T型螺栓配合压板将上下模分别锁紧在滑块与工作台上，安装边界适配多数公称压力16吨到63吨的开式可倾压力机，模座的长宽尺寸控制在400毫米到500毫米区间，不会占用过多工作台面，同时预留了足够的空间安装凸模固定板、凹模固定板、卸料板等功能部件。设计时优先考虑了工装的拆装便捷性，导柱与下模座采用过盈配合压装，导套与上模座采用粘接加台阶定位的固定方式，日常维护更换易损件时不需要完全拆解模座，只需要拆开固定板连接螺丝就能更换凸凹模，能大幅减少换模停机时间。

　　卸料结构采用弹性卸料设计，卸料板通过四组独立的矩形弹簧提供卸料力，冲裁完成后上模回程时，卸料板能将箍在凸模上的料带平稳脱出，不会出现料带变形、带料上移的问题，针对硅钢片这类表面有绝缘涂层的工件，卸料板与料带接触的面还做了淬火后精磨处理，表面粗糙度控制在Ra0.8以下，避免卸料时刮伤工件表面涂层影响绝缘性能。凸模与固定板的配合采用小间隙滑配，装配时通过销钉做精准定位，凸模的工作端长度根据冲裁料厚做了适配，冲裁0.3毫米到1毫米厚度的冷轧钢板、硅钢片时，凸模进入凹模的深度控制在1毫米到1.5毫米，既能保证工件完全分离，又能减少凸模的磨损，延长刃口使用寿命。

　　整套结构的导向行程做了冗余设计，导柱进入导套的初始长度大于滑块行程的三分之一，压力机滑块下行过程中，导柱会先进入导套完成导向定位，之后凸模才会接触料带开始冲裁，从根源上避免了合模过程中上下模出现错位的风险。在实际生产场景中，这套工装可以通过更换凸凹模组件，快速切换不同规格工件的冲压工序，不需要重新加工模座、导向部件，只需要更换对应的固定板、凸凹模以及调整弹簧预压量就能完成换模，对于多品种小批量的冲压加工车间来说，能大幅降低工装制造成本，减少工装存放占用的空间。模座上还预留了安全检测开关的安装位，可以加装误送检测探头，当料带送进位置出现偏差时，检测开关会触发信号控制压力机紧急停机，避免误冲损坏模具或者产生报废工件。上下模座的平行度在加工时控制在0.02毫米每100毫米范围内，导柱与模座的垂直度控制在0.01毫米每100毫米，合模后凸凹模的间隙均匀度偏差不超过0.005毫米，能保证冲裁后的工件断面平整，毛刺高度控制在0.05毫米以内，满足电子五金件、变压器硅钢片的尺寸精度要求，不需要后续额外的去毛刺工序就能直接进入下一加工环节。
