手动杠杆式快速压紧夹持机构

　　在中小批量零部件的机加工、装配、焊接工位上，这类手动杠杆式快速压紧机构的出镜率极高，相比螺栓压紧、气缸压紧方案，它不需要外接动力源，工人单手即可完成锁紧与释放动作，单工位操作耗时能压缩到1秒以内，非常适配多品种小批量的柔性生产场景，比如五金件钻孔时的工件固定、线束装配时的壳体定位、钣金焊接时的拼合压紧，都能看到同结构原理的夹持装置。

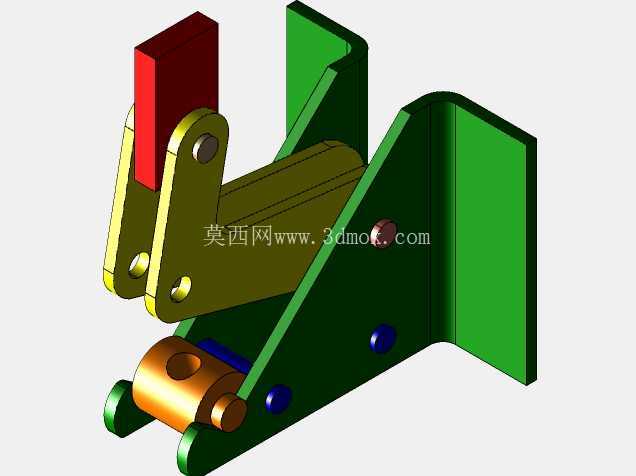

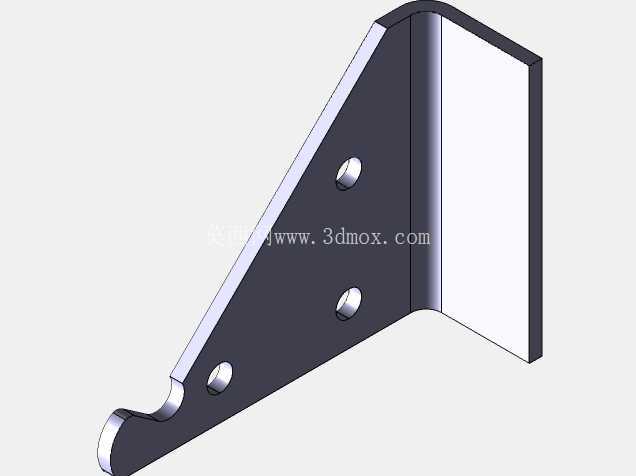

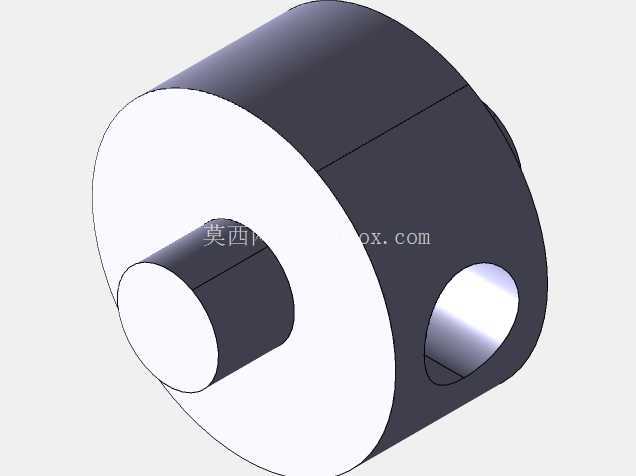

　　从结构组成来看，整套机构以L型折弯安装底座作为承载基体，底座的竖直立面开设有两个沉头安装孔，可通过内六角螺栓直接固定在工作台面、工装基板或者专用夹具立板上，安装时需要保证底座的水平承载面与被夹持工件的基准面平行，避免压紧时出现工件翘起、定位偏移的问题；底座水平段加工有贯通的销轴安装通道，用来装配框架结构的铰接转轴，转轴与底座孔位采用小间隙配合，表面做淬火处理降低长期转动带来的磨损，延长机构的整体使用寿命。

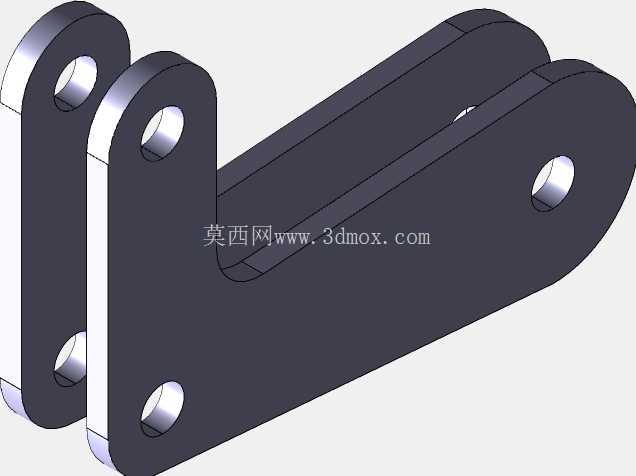

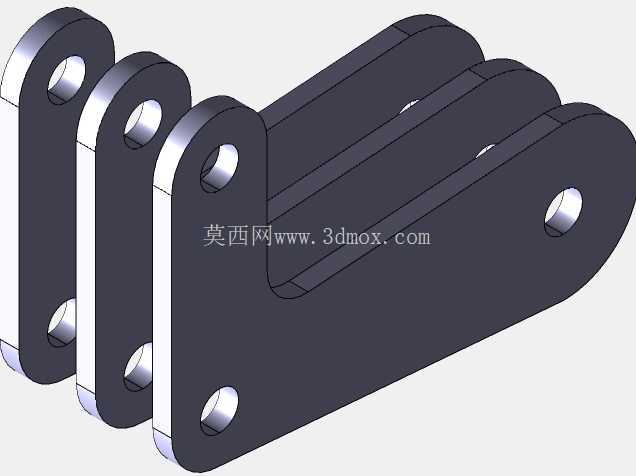

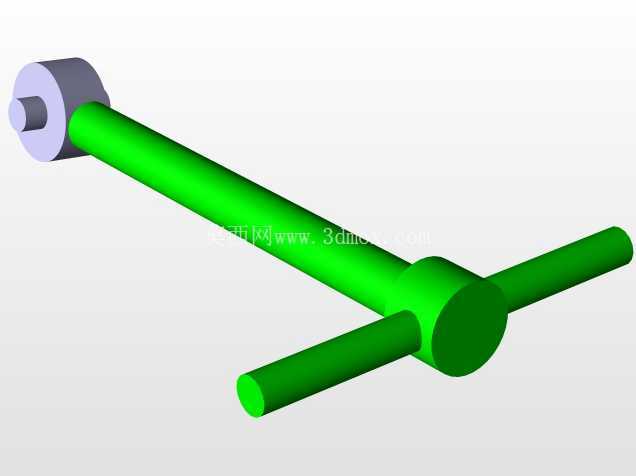

　　铰接在转轴上的框架构件分为内外两个端部，内端延伸至底座的狭槽区域，预留了锁紧螺钉的安装位，外端连接带防滑压头的操作手柄，也就是模型中红色的握持部分，压头与工件接触的端面做了滚花处理，增大接触摩擦力的同时，避免硬接触刮伤工件表面；底座狭槽的侧方加工有与锁紧螺钉轴线垂直的凹口，配套的横杆构件在框架转动到锁紧位置时，会刚好卡入这个凹口内部，形成机械自锁结构——此时哪怕操作手柄受到意外的外力碰撞，只要横杆没有脱离凹口，整个压紧状态就不会松脱，这也是这类快速夹具能在振动较大的焊接、冲压工位可靠使用的核心原因。

　　设计这套机构时，首先要核算压紧力的传递杠杆比，手柄端的握持力通过两级杠杆放大后，最终作用在工件压头位置的压力需要满足工位的夹持要求，比如普通铝件机加工定位需要的压紧力不小于150N，钢板焊接定位则需要不低于300N，杠杆比过大容易导致操作费力，过小则会出现压紧力不足、工件移位的问题；其次要确认各铰接点的转动间隙，销轴与铰接孔的配合间隙控制在0.02-0.05mm之间，间隙过大会导致压紧位置出现累计偏差，间隙过小则会在有切削液、焊接飞溅的工位出现转动卡滞的问题。

　　安装边界方面，这套夹具的底座安装孔距为42mm，整体收拢状态下的外形尺寸控制在120mm80mm95mm以内，不会占用过多的工装台安装空间，压头的上下行程为18mm，可以兼容厚度在3-15mm之间的工件夹持，如果需要适配更大厚度差的工件，可以通过调整内端锁紧螺钉的伸出长度来改变压头的初始位置，不需要额外更换构件；在日常维护中，只需要定期在各铰接销轴位置滴注少量润滑油，清理附着在转动缝隙里的切屑、焊渣，就能保证机构长期顺畅动作，相比气动、液压夹持装置，它没有密封件老化、管路泄漏的故障点，后期维护成本几乎可以忽略。

　　在实际产线排布时，这类夹具经常成组使用，比如在矩形工件的四个角各安装一套，同步压紧就能实现大尺寸板材的可靠固定，也可以和定位销、支撑块组合使用，构成完整的工件定位工装，完成从毛坯上料到加工完成的全流程定位；需要注意的是，这类手动夹具不适合用在连续高速自动化生产线上，它的锁紧释放动作需要人工操作，更适配柔性化、换型频繁的生产场景，在专机、自动化线的上料位人工辅助定位段，也经常用它作为临时压紧机构，降低自动化夹持的结构复杂度。
