带翻盖式冲孔网板方形过滤篮结构设计

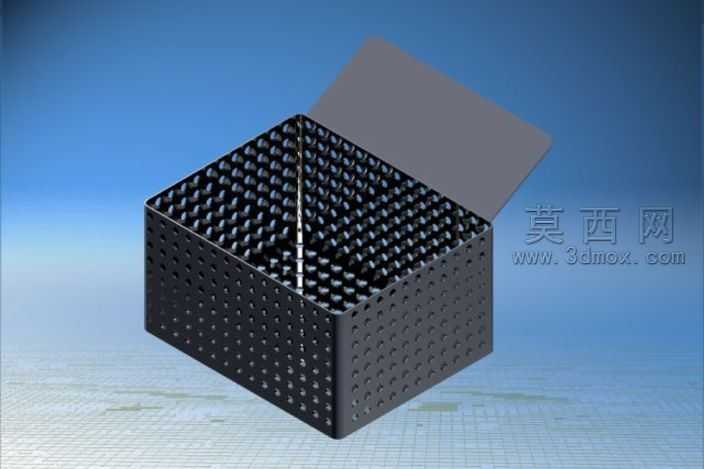

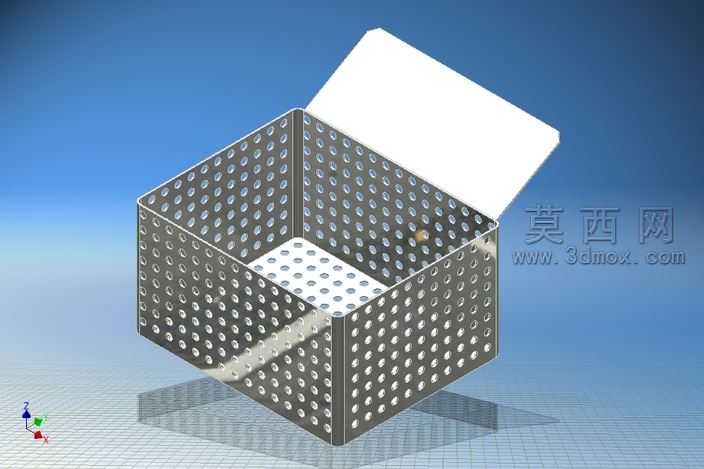

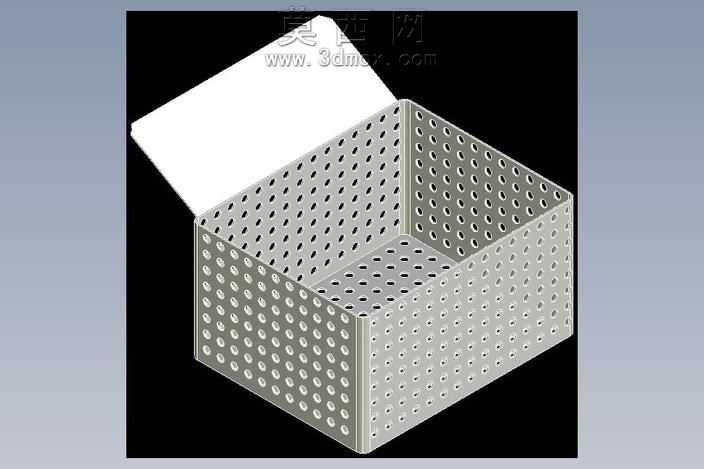

本次设计的是一款带翻盖的方形冲孔过滤篮，整体采用钣金弯折拼接的工艺思路完成结构搭建，建模过程中首先确定方形腔体的内部容积尺寸，以适配常规过滤场景下的物料盛放需求，腔体的五个固定面均采用均匀排布的冲孔网板结构，建模时先绘制单块网板的平面轮廓，通过线性阵列命令完成整面圆孔的排布，保证所有滤孔的孔径一致、孔距均匀，避免出现过滤精度不均的问题。单块网板完成后通过钣金弯折特征构建相邻面的连接结构，弯折处预留合理的钣金折弯圆角，避免应力集中导致的结构开裂，各网板拼接处采用贴合对齐的装配约束，保证腔体的棱角规整、接缝严密，不会出现待过滤物料从接缝处泄漏的情况。翻盖部分采用与腔体边框匹配的尺寸设计，通过侧边的连接结构实现翻盖的开合功能，建模时对翻盖与腔体的配合面做了公差预留，保证翻盖开合顺畅无卡滞，闭合后能够完全覆盖腔体上口，避免过滤过程中物料溅出。材质设定上整体选用食品级不锈钢材质，渲染时调整金属材质的粗糙度与反射参数，还原不锈钢哑光磨砂的真实质感，滤孔部分做了内凹的光影处理，清晰展现冲孔的通透结构，让整体模型的视觉效果更贴近实物生产后的状态。设计过程中充分考虑了过滤篮的实际使用场景，均匀排布的冲孔既能够保证液体快速透过滤网完成固液分离，又能够截留尺寸大于滤孔的固体杂质，方形的结构设计相比圆形过滤篮更便于在方形槽体内放置，能够最大化利用安装空间，带翻盖的结构可以在过滤过程中减少外界杂质落入，也能够避免过滤过程中内部物料受外力扰动溅出。建模时对所有的棱边都做了微小的圆角处理，避免锐边在使用过程中划伤操作人员，同时也减少了钣金加工过程中的毛刺处理难度，整体结构没有复杂的异形曲面，全部采用规则的平面钣金结构，加工难度低，适合批量冲压生产，滤孔的孔径尺寸经过合理设定，能够适配多数常规工况下的粗过滤需求，整体结构强度可靠，盛放一定重量的过滤物料时不会出现网板变形的问题。
