便携瓶式净水过滤装置三维设计

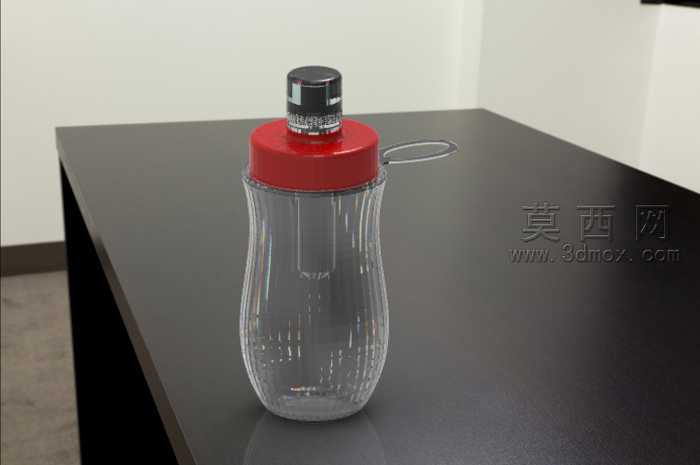

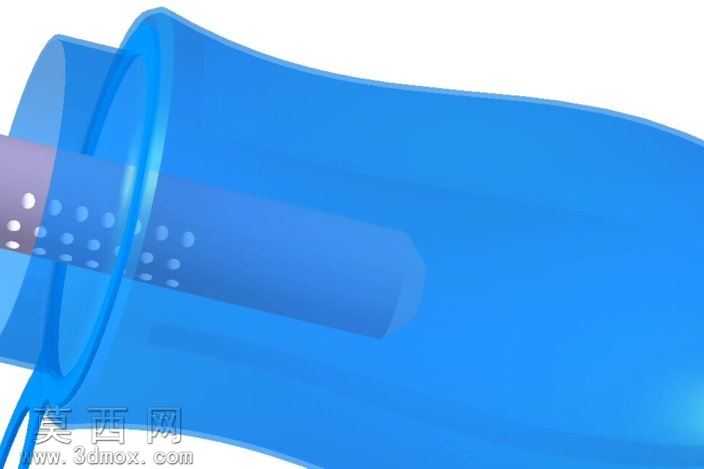

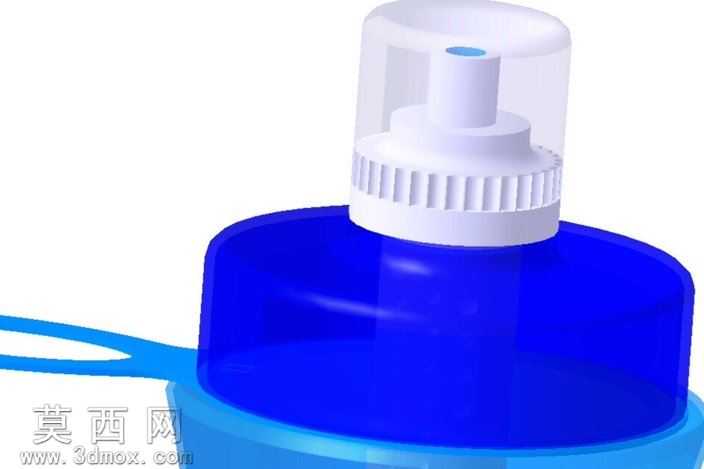

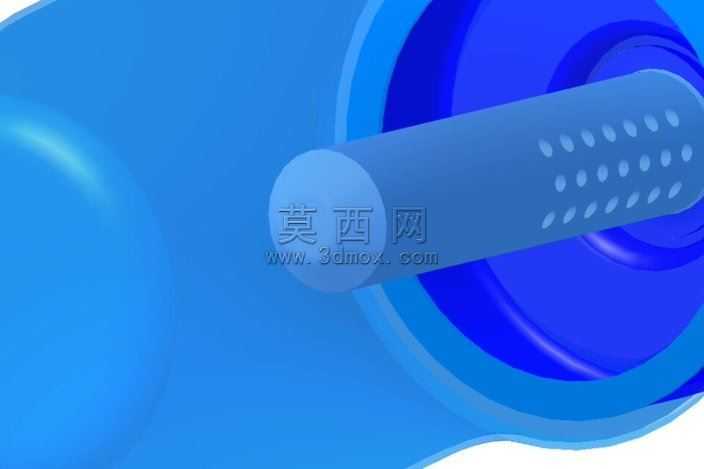

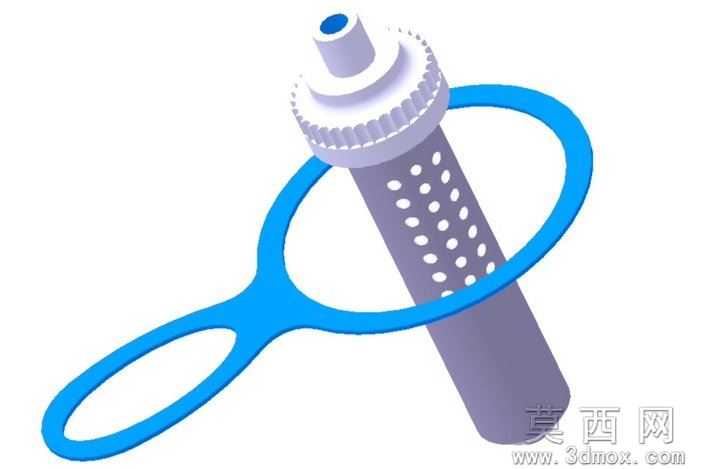

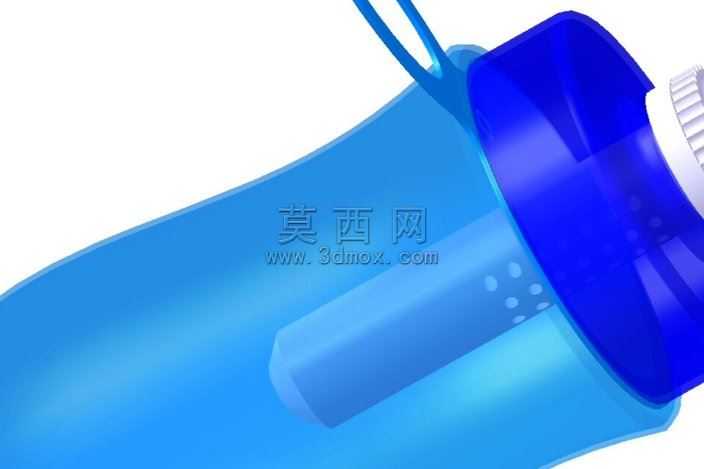

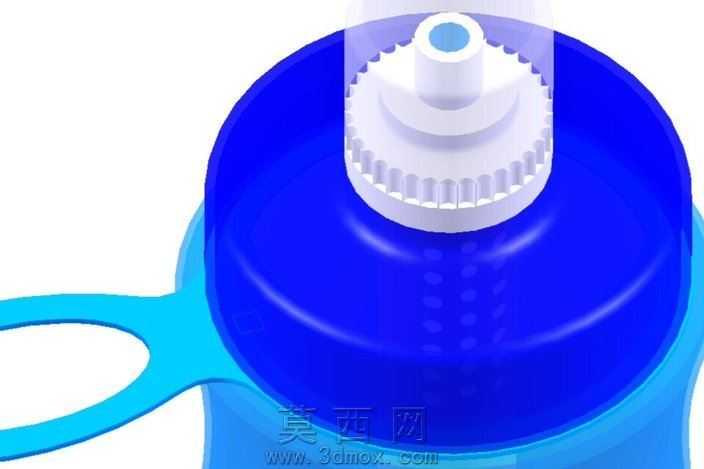

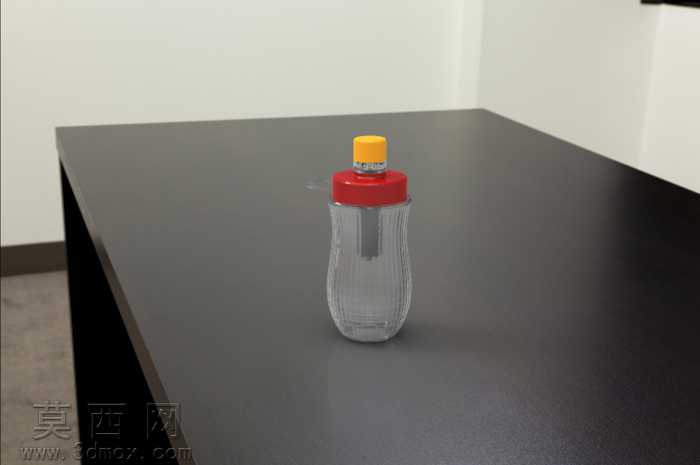

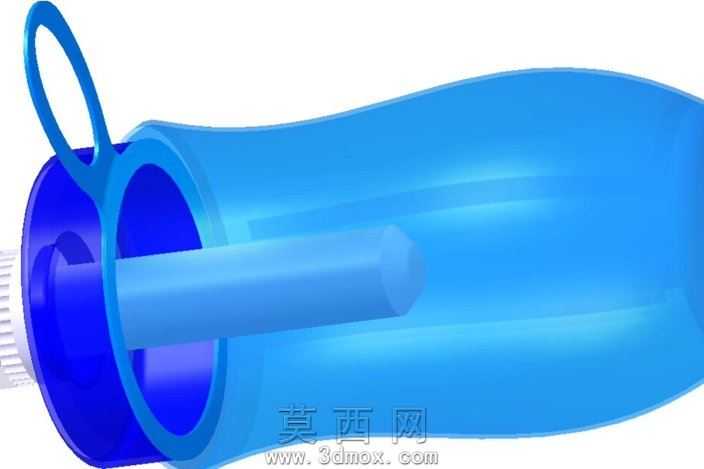

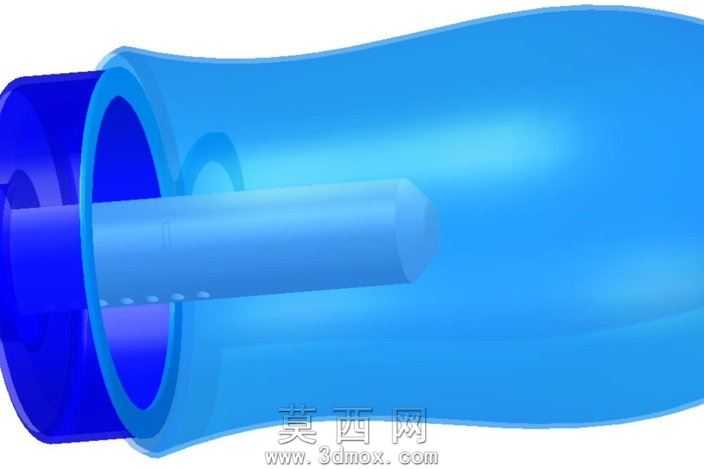

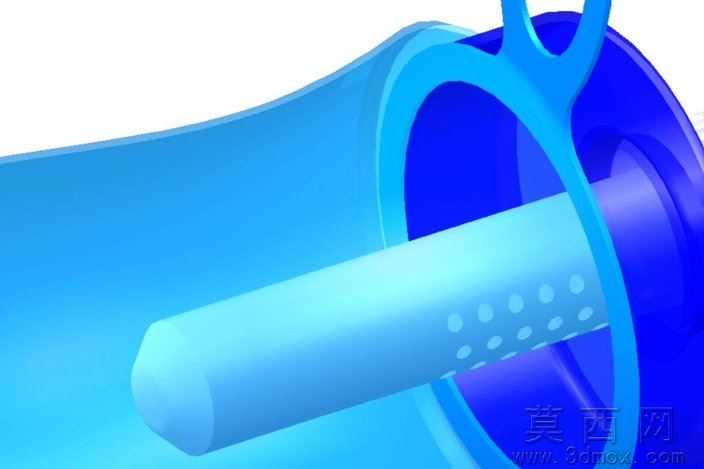

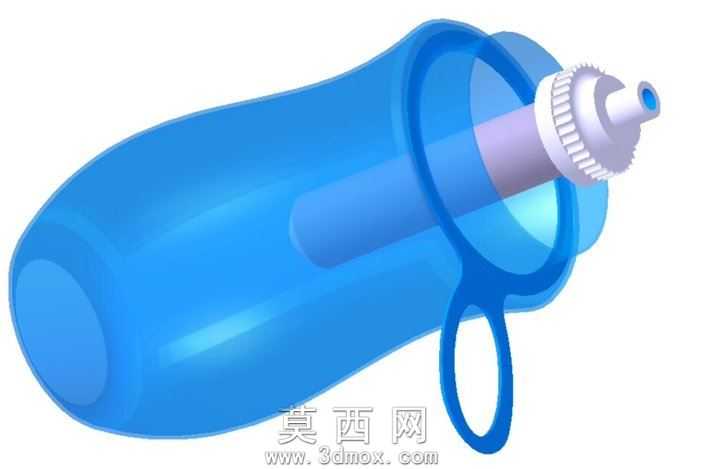

本作品为便携瓶式净水过滤装置的三维建模成果，建模阶段依托三维参数化设计逻辑完成全结构搭建，首先针对瓶身主体做曲面造型处理，通过放样、曲面裁剪、实体加厚等操作还原瓶身符合人体工学的握持弧度，瓶身壁厚均匀控制在1.2mm，兼顾轻量化与结构强度，适配日常手持、户外携带的使用场景。瓶身内部的过滤核心组件采用分层装配建模逻辑，依次搭建进水导流腔、滤材承载仓、出水集流腔的独立结构，各部件间预留0.1mm的装配公差，保证滤芯更换时的拆装顺滑度，同时在滤仓与瓶身衔接处设计卡扣式密封结构，通过环形凸台与密封槽的配合实现防漏效果。瓶盖部分采用分体式建模，外层红色旋盖设计防滑纹理，通过阵列凸起结构提升拧动时的摩擦力，顶部黄色按压阀做独立结构设计，内部搭建弹簧、阀芯、出水嘴的联动结构，还原按压出水的机械运动逻辑，可在装配体环境下模拟阀门启闭的运动行程。材质与渲染阶段，针对不同部件匹配对应材质参数：瓶身赋予高透明PET材质，调整折射率与透光率参数还原透明塑料的通透质感，同时添加轻微的磨砂粗糙度模拟实际瓶身的防滑雾面效果；瓶盖部分采用食品级PP塑料材质，分别为红色旋盖、黄色阀盖匹配对应的漫反射颜色与轻微的塑料光泽度；内部滤芯组件采用活性炭与超滤膜的复合材质表现，通过纹理贴图还原滤材的多孔质感。场景渲染采用哑光深色桌面作为承载面，搭配柔和的室内漫射光照，通过三点布光方案突出瓶身的曲面轮廓与透明材质的折射效果，阴影参数调整为软阴影，提升整体渲染图的真实感。设计思路上围绕可持续、可降解的环保理念，整体结构简化不必要的冗余部件，在保证过滤功能完整性的前提下尽可能压缩整体体积，适配户外出行、应急饮水等多场景使用需求，同时结构设计充分考虑滤材的可更换性，延长瓶身主体的使用寿命，减少一次性塑料废弃物的产生，呼应环保可持续的产品设计方向。
