十字轴式双万向节传动连接结构

项目分类:通用机械零部件 发布时间:2024-12-26 ID:868855
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构
  • 十字轴式双万向节传动连接结构

  在各类需要变角度传递扭矩的机械传动场景中,这类十字轴式万向节是应用极为广泛的基础连接件,从农用机械的动力输出轴、工业输送线的转角传动,到小型特种车辆的转向传动链路,都能见到这类结构的身影。它的核心作用是在两根轴线不重合、或者工作过程中轴线夹角会发生动态变化的转轴之间,持续稳定传递旋转扭矩,补偿安装过程中产生的同轴度误差,抵消设备运行时机架形变、部件窜动带来的轴线偏移,避免刚性连接状态下轴系因附加弯矩产生的疲劳断裂问题。

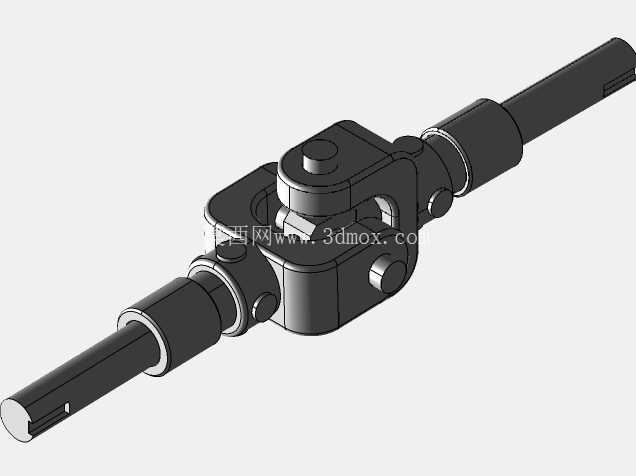

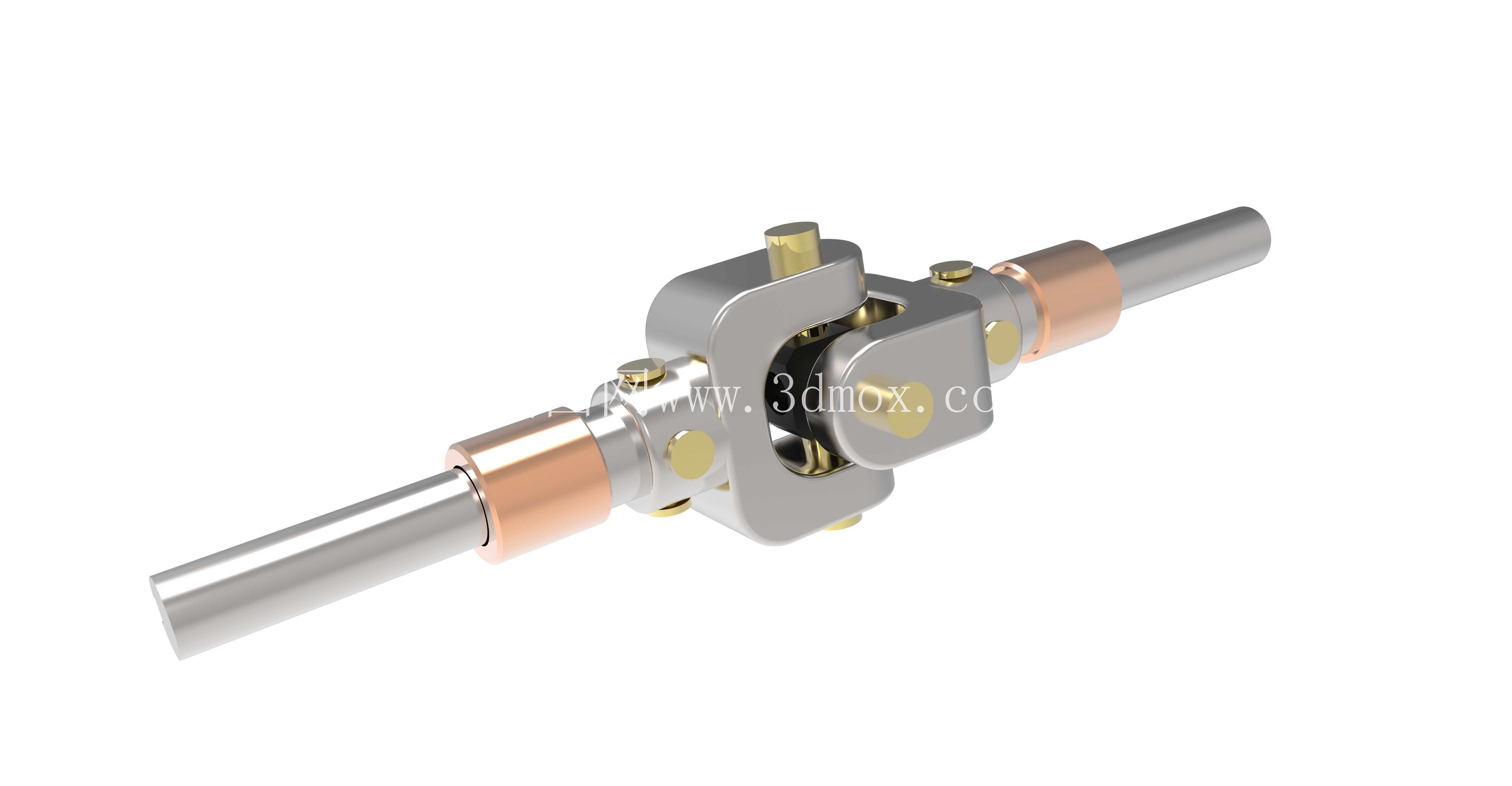

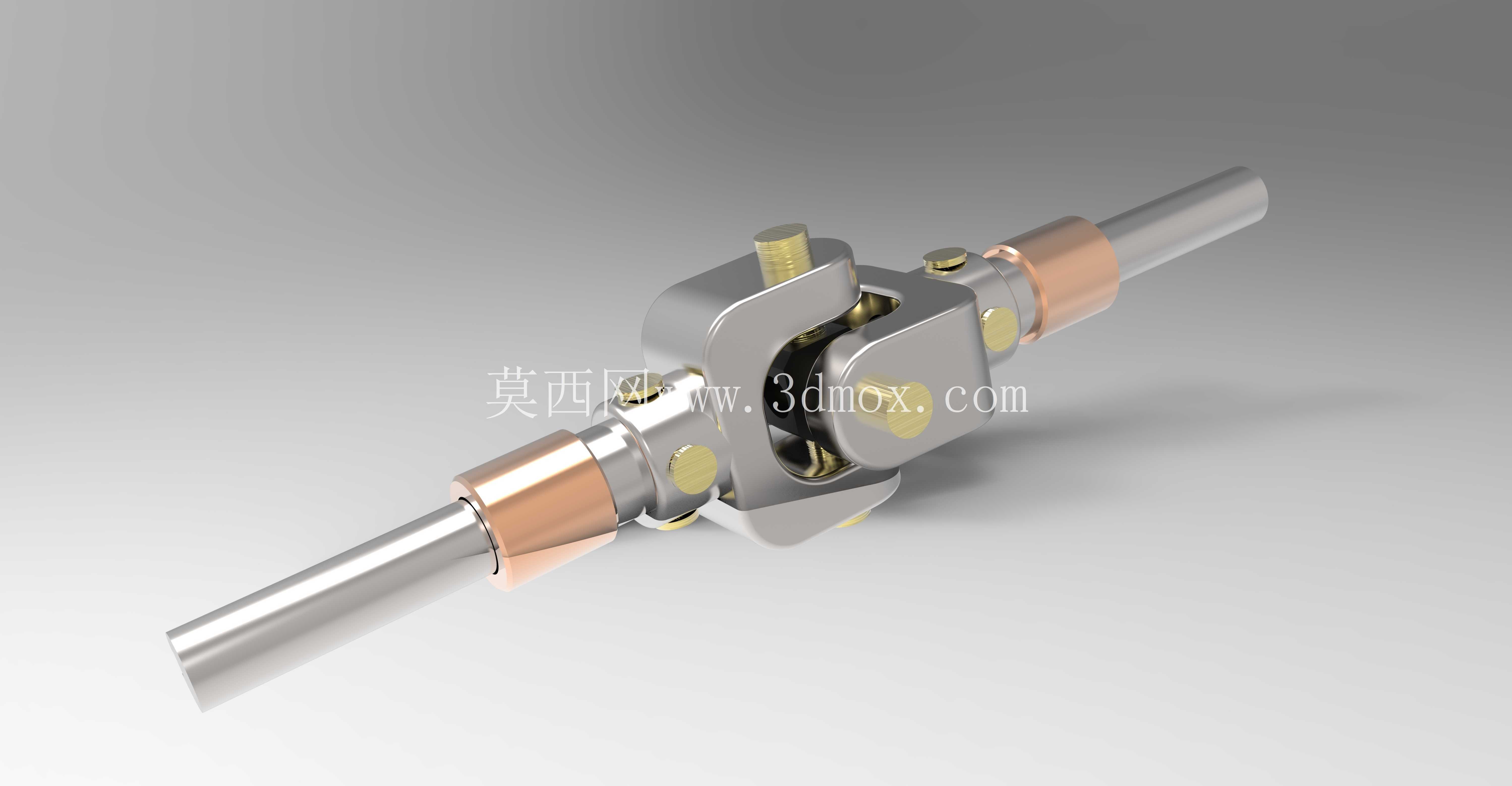

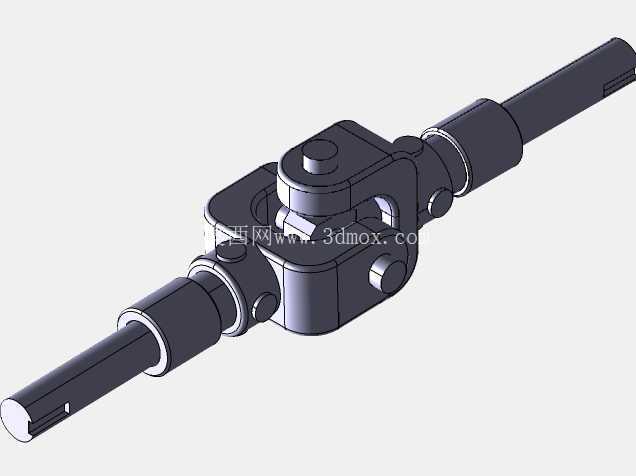

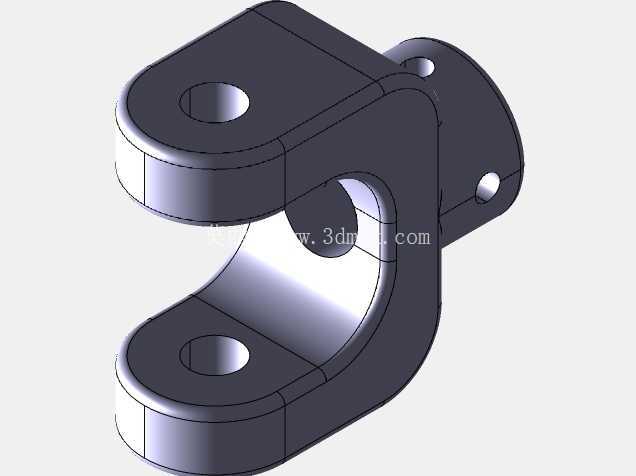

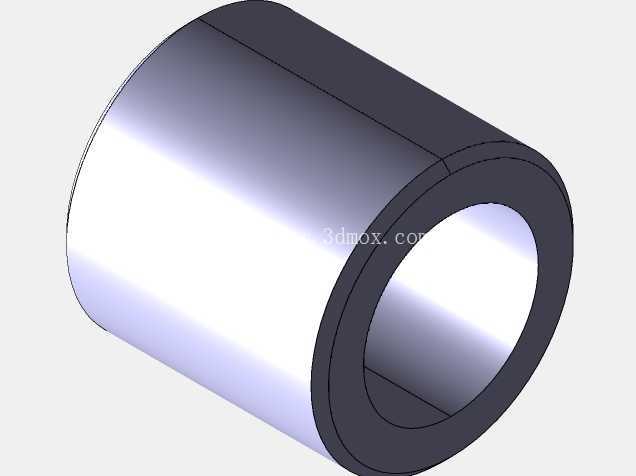

  从结构设计逻辑来看,这套万向节采用双十字轴配合中间连接体的布局,相比单万向节,它能在输入轴与输出轴存在较大夹角的工况下,尽可能降低输出端的转速波动,减少传动过程中的冲击与振动,保证扭矩传递的平顺性。两端的轴头采用等直径光轴设计,表面做了高精度磨削处理,既可以通过铜套类滑动轴承与机架铰接,也能配合键槽、顶丝结构与外部动力端、负载端实现周向固定,轴端预留的加工余量可根据实际安装需求做二次车削、铣削加工,适配不同的连接尺寸。十字轴与节叉的配合位置设置了耐磨衬套,能在长期往复摆动过程中降低摩擦损耗,节叉上的紧固销结构可实现十字轴的轴向定位,防止高速运转过程中部件脱出,同时也方便后期维护时的拆解更换。

  安装边界方面,这套万向节的整体径向最大轮廓集中在中间十字轴铰接区域,设计安装机架时需要在该位置预留足够的摆动空间,避免节叉转动过程中与周边机架、管线发生运动干涉。两端轴段的同轴度偏差补偿范围可根据实际选型调整,常规工况下单节最大允许工作夹角可达15度至25度,双节串联布局下可实现更大范围的偏角补偿,安装时需要注意输入轴、中间轴、输出轴的相位对齐,否则会额外引入传动间隙,降低传动精度。轴头与外部部件的配合长度可根据负载扭矩大小调整,扭矩较大的工况下需要适当增加配合段长度,搭配平键连接传递更大扭矩,轻载工况下也可采用顶丝、抱紧式结构实现快速装拆。

  实际选型应用时,需要根据传递的额定扭矩、最高工作转速、工作环境的粉尘与湿度条件调整细节设计,比如在多粉尘的户外作业场景,可在十字轴铰接位置增加防尘密封结构,阻挡泥沙进入摩擦副;在高速传动场景下,需要对整体转动部件做动平衡校正,降低运转时的振动噪声。这套结构的建模过程严格按照机械设计手册的公差配合要求设定配合间隙,十字轴与节叉孔的配合采用基孔制间隙配合,保证铰接摆动的灵活性同时不会出现过大的旷量,两端轴头的同轴度、圆柱度公差都按照通用传动轴的精度等级设定,可直接用于工程出图、3D打印样件验证或者数控加工生产。
