螺栓连接式刚性法兰联轴器装配结构

项目分类:通用机械零部件 发布时间:2024-12-26 ID:869005
  • 螺栓连接式刚性法兰联轴器装配结构
  • 螺栓连接式刚性法兰联轴器装配结构
  • 螺栓连接式刚性法兰联轴器装配结构
  • 螺栓连接式刚性法兰联轴器装配结构

  在各类工业传动系统的轴系连接场景中,法兰联轴器是应用极为广泛的刚性传动部件,这类部件主要用于实现两根同轴布置传动轴的刚性连接,在传动过程中能够精准传递转矩与运动,不存在传动间隙,也不具备补偿两轴相对偏移的能力,因此多用于对传动精度要求较高、轴系对中工况良好的设备中,比如中小型机床的主轴传动单元、工业泵组的动力输入端、输送设备的驱动轴连接段,以及部分重载传动的固定轴系对接位置。

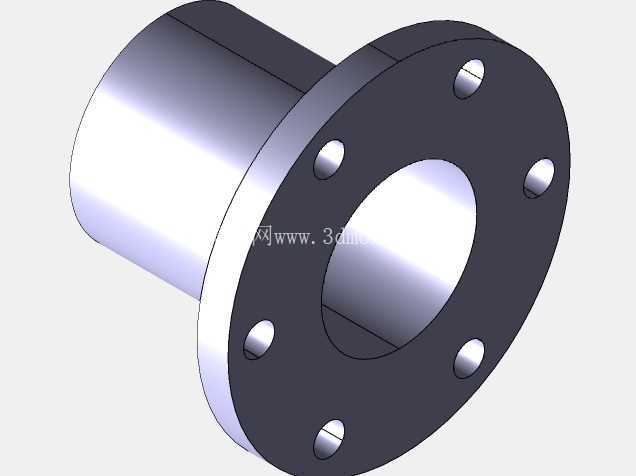

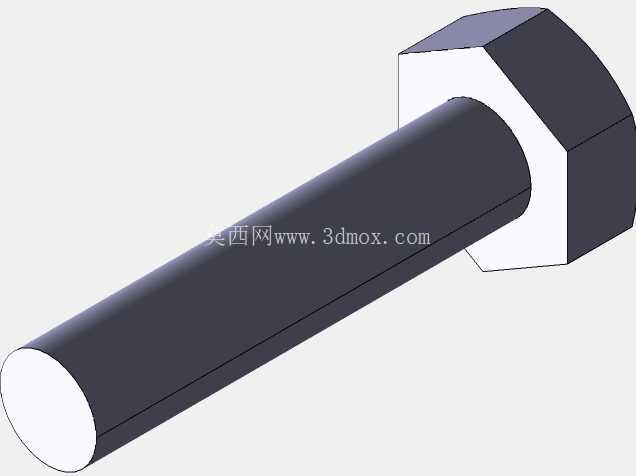

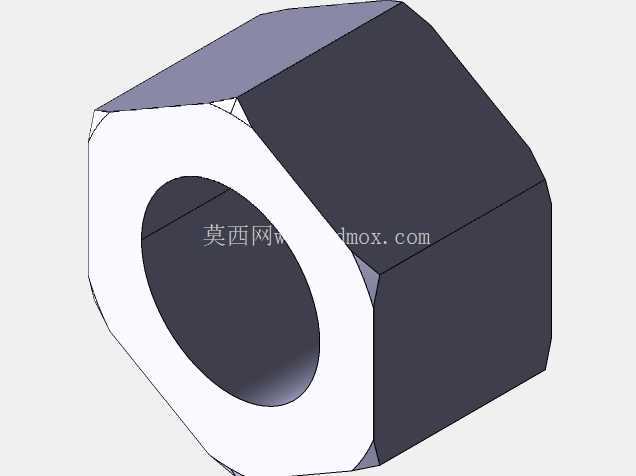

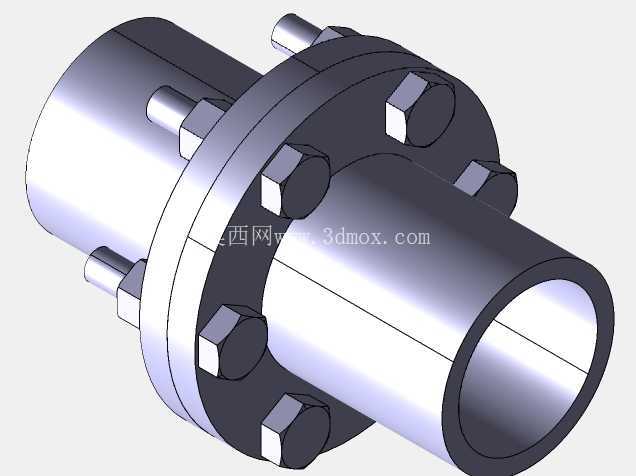

  这套法兰联轴器的装配结构由两个对称结构的半联轴器、连接螺栓、配套锁紧螺母共同组成,两个半联轴器分别带有对接法兰盘与轴套段,轴套段为空心圆柱结构,内孔用于与待连接的传动轴配合,可根据适配轴径设计不同的公差配合等级,常规工况下多采用H7/k6的过渡配合,保证轴与轴套之间无相对窜动,传递转矩时不会出现打滑问题。法兰盘端面上沿圆周方向均匀分布有螺栓过孔,孔位的分度圆直径、孔的数量与孔径根据额定传递转矩的大小匹配设计,螺栓穿入过孔后通过螺母锁紧,依靠法兰盘结合面之间的摩擦力以及螺栓杆的抗剪切能力共同传递转矩,这种连接方式的刚性极强,传动过程中不会出现滞后回转,能够保证轴系两端的转动完全同步。

  从设计逻辑来看,这类刚性法兰联轴器的设计首先需要确定额定传递转矩的上限,结合工况的载荷系数计算所需的螺栓规格与数量,螺栓的分布需要保证圆周方向受力均匀,因此孔位均采用等角度均匀排布,避免出现局部应力集中的问题。半联轴器的轴套段长度需要根据轴径大小确定,保证轴与轴套的配合长度足够,避免轴套段过短导致配合面压应力过大,长期运行出现磨损变形;法兰盘的厚度需要结合螺栓的预紧力要求设计,保证锁紧螺栓时法兰盘不会出现翘曲变形,两个半联轴器的对接端面需要设计较高的平面度公差,保证装配后结合面完全贴合,无局部间隙,避免传动过程中出现偏心振动。

  安装过程中需要先将两个半联轴器分别通过键连接固定在两根待对接的传动轴轴端,调整轴系位置保证两根轴的同轴度误差在允许范围内,再将两个法兰盘的端面对齐,逐次穿入连接螺栓,按照对角线顺序分次拧紧螺母,保证每个螺栓的预紧力均匀一致,避免因预紧力不均导致法兰盘偏斜,运行过程中产生附加径向载荷,加剧轴承的磨损。这类联轴器的安装边界需要预留足够的螺栓操作空间,法兰盘的径向外侧需要预留扳手操作的空间余量,轴向方向需要预留螺母锁紧的操作距离,避免安装完成后周边结构件干涉螺栓的拆装维护。

  不同于弹性联轴器,法兰联轴器没有缓冲吸振的元件,因此不适合用在冲击载荷较大、启动频繁的传动场景中,但其结构简单、制造成本低、传动精度高、承载能力强的特点,使其在稳定载荷、连续运行的固定轴系传动中有着不可替代的应用优势。建模过程中需要重点保证各配合面的尺寸精度,螺栓孔的位置度公差需要严格控制,否则装配时会出现螺栓无法穿入的问题,轴套内孔与法兰端面的垂直度公差也需要重点保证,避免装配后轴系出现偏斜,导致运行过程中产生振动噪声。整个装配模型完整还原了各零件的装配关系,能够直观展示法兰联轴器的结构组成与连接方式,可用于传动系统的结构选型参考、装配工艺演示以及相关的教学培训场景,帮助设计人员快速理解这类刚性传动部件的结构特点与设计要点,在实际项目中根据工况参数调整对应尺寸,完成适配不同传动需求的法兰联轴器设计。
