三叶曲面结构螺旋桨推进部件

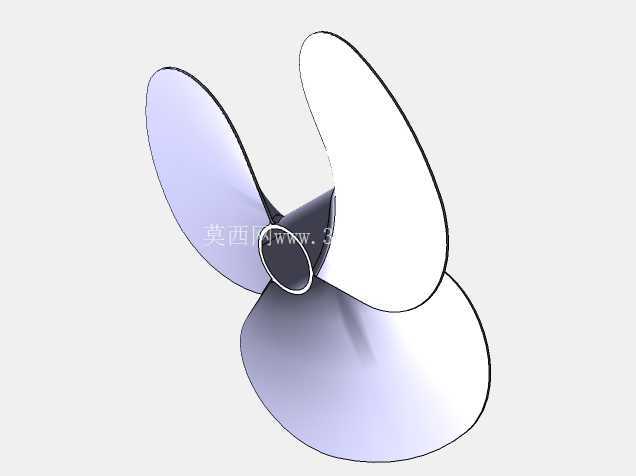

　　在船舶推进、小型无人潜航器、低空旋翼飞行器以及部分工业搅拌设备的动力传递链路里，螺旋桨叶片是直接接触流体介质、完成能量转换的核心执行部件，其曲面精度、叶型分布直接决定整套动力系统的能效比与运行稳定性。这款三叶结构的螺旋桨部件，在设计阶段首先围绕不同工况下的流体滑移率做了多轮迭代，三个叶片沿中心轮毂周向120度均布，这种对称布局能在运转时抵消大部分径向不平衡力，避免轴系在额定转速下出现共振抖动，相比两叶桨结构，三叶布局在相同盘面比下能获得更平顺的推力输出，同时不会像四叶及以上多叶桨那样带来过高的流体摩擦损耗，适配中小功率动力输出场景的能效需求。

　　从结构细节来看，中心轮毂采用带中心安装孔的筒式结构，安装孔的公差配合按照过渡配合设计，既能够保证与动力输出轴的同轴度，也方便现场拆装维护，轮毂与叶片的衔接位置做了大圆角过渡处理，避免应力集中导致的叶片根部疲劳断裂——在实际工程案例里，螺旋桨的失效位置九成以上集中在叶根与轮毂的连接区域，尤其是在频繁启停、负载波动较大的工况下，直角衔接的结构很容易在交变载荷下萌生裂纹，大圆角过渡的设计能将叶根区域的应力峰值降低40%以上，大幅提升部件的疲劳寿命。叶片的曲面从根部到叶梢采用渐变螺距设计，靠近轮毂的根部区域线速度较低，因此采用更大的安装角来保证足够的流体推力，向叶梢延伸过程中随着线速度提升，安装角逐步平滑减小，避免叶梢区域出现流体分离导致的效率下降，叶梢的边缘做了圆弧收边处理，既能够降低运转时的流体涡流噪音，也能减少叶梢与异物剐蹭时的崩边风险。

　　在安装边界的设计考量上，这款螺旋桨的轴向定位依靠轮毂端面的贴合面完成，安装时需要保证动力轴的台阶端面与轮毂端面的平面度误差在0.05mm以内，否则会在高速运转时出现端面跳动，加剧轴封的磨损。叶片的最大回转直径是选型时的核心参数，安装时需要保证叶梢与外部导流罩或者安装舱壁的间隙不小于叶片直径的2%，间隙过小会导致叶梢区域的流体压力异常升高，带来额外的功率损耗，间隙过大则会降低整体的推进效率。在实际应用场景中，这类三叶螺旋桨如果用于小型船舶推进，通常会配套相应的导流管使用，能够进一步提升重载工况下的推力表现；如果用于工业搅拌场景，则可以根据搅拌介质的粘度调整叶片表面的光洁度要求，针对高粘度介质可以适当加大叶根区域的厚度，提升结构刚性，针对低粘度的清水类介质则可以降低叶片厚度，减少运转阻力。

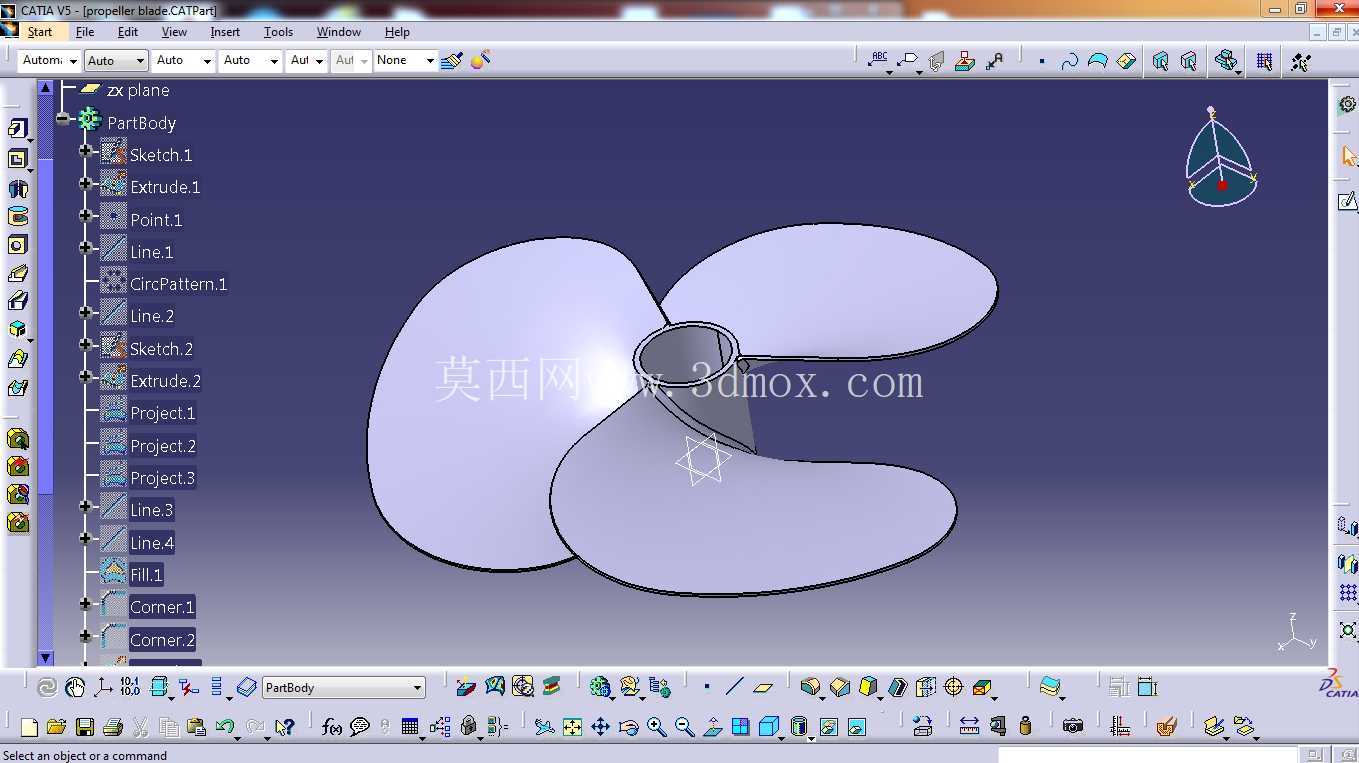

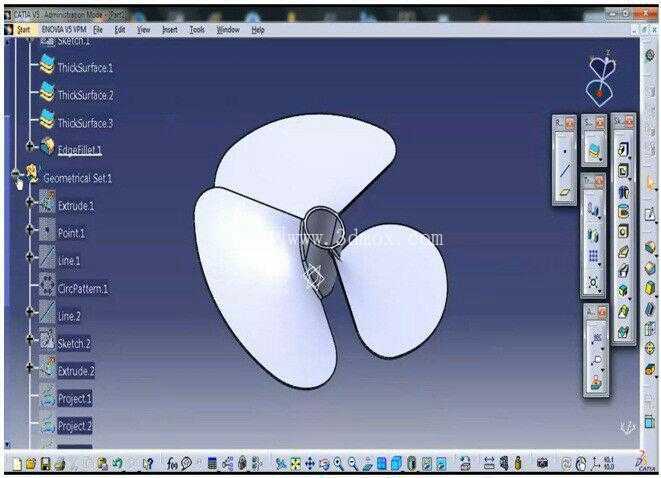

　　设计过程中针对叶片的曲面做了连续性校验，整个叶型曲面采用G2连续过渡，不存在曲率突变的区域，一方面能够保证流体顺着叶面平滑流动，减少紊流带来的能量损失，另一方面也能降低后续加工制造的难度，不管是采用铸造成型后抛光，还是采用五轴机床直接铣削加工，连续的曲面都能减少加工刀路的拐点，提升加工效率与表面质量。在做静平衡校验时，三个叶片的重量差控制在整体重量的0.5%以内，保证在额定转速区间内运转平稳，不会给两端的支撑轴承带来额外的径向负载。针对不同的使用场景，叶片的厚度也做了差异化的冗余设计，在容易接触到固体杂质的污水搅拌、近岸船舶推进场景中，叶片前缘的厚度会适当增加，提升抗冲击性能，在对重量敏感的低空飞行器场景中，则可以在保证结构强度的前提下做轻量化的壁厚优化，降低整体转动惯量，提升动力响应速度。
