AA型圆柱干电池结构三维建模设计

　　日常消费电子、小型工控传感节点、便携检测仪器的供电场景里，AA规格圆柱电池是应用覆盖度极高的标准化供电单元，小到家用遥控器、无线鼠标，大到工业现场的便携测温仪、分布式传感采集终端，都依赖这类标准化电池提供稳定的低压直流供电。做这类标准化通用零件的三维建模，核心不是做创意化的外形改造，而是严格贴合通用尺寸规范做结构还原，保证后续在做电池仓结构设计、供电舱位干涉检查、整机装配模拟的时候，模型能提供准确的边界参考，避免后续开模或者结构装配的时候出现尺寸偏差，导致电池装不进去、接触不良这类常见的结构问题。

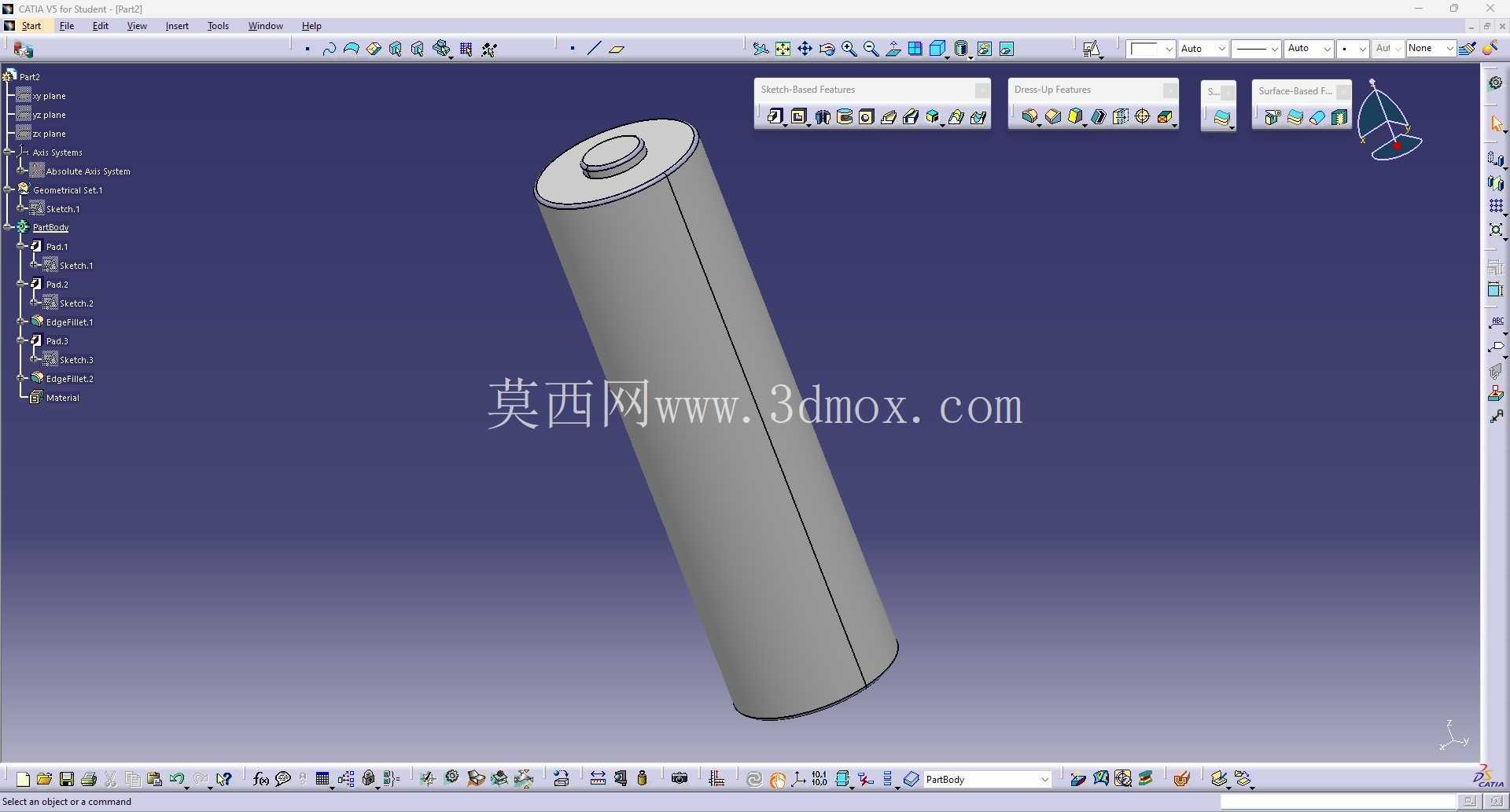

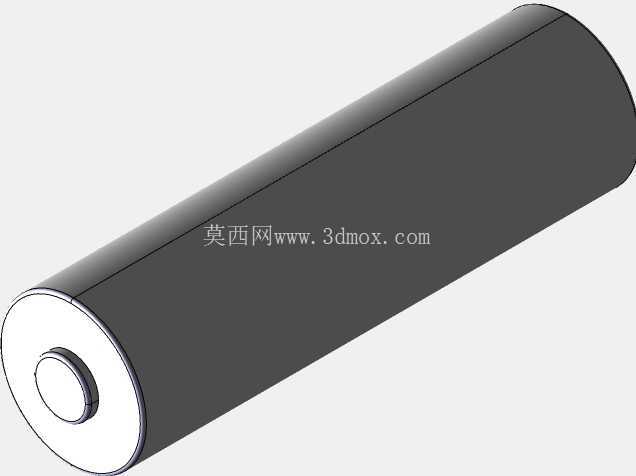

　　从结构设计的逻辑来看，这类圆柱电池的外形是典型的回转体结构，建模的时候优先以回转特征做主体构建，能最大程度保证圆柱面的圆度公差，避免多段拉伸拼接带来的曲面接缝问题。主体外壳采用薄壁钢壳结构，建模的时候要区分外壳壁厚与内部电芯的占位空间，顶部的正极凸台是尺寸管控的核心区域，凸台的突出高度、直径尺寸都要符合通用电池的接触规范，要保证和电池仓正极弹片的接触行程匹配，既不能因为凸台过高导致装配时顶坏弹片，也不能因为凸台高度不足导致接触断路。底部的负极平面要保证平面度，和外壳的同轴度公差要控制在合理范围内，避免装入电池仓后出现倾斜、接触偏位的问题。

　　尺寸边界上，通用AA电池的主体直径控制在14mm左右，整体长度控制在50mm左右，建模的时候所有外轮廓尺寸都要严格卡在通用互换的公差带内，不能随意调整外形比例。很多新手做这类电池模型的时候容易忽略正极凸台根部的过渡圆角，这个位置的圆角不仅是工艺上的冲压需求，也能避免装配时刮伤电池仓的塑料内壁，同时在跌落模拟的时候能减少应力集中，避免钢壳卷边开裂。外壳表面的滚花或者标识区域不需要做过度精细的纹理建模，只要保留结构的占位特征即可，毕竟这类模型的核心用途是装配干涉检查，不是做产品外观渲染的高精度展示模型。

　　从实际应用的角度来说，这个模型可以直接嵌入到各类小型电子设备的整机装配体里，做电池仓的间隙检查：比如电池仓内壁和电池外壳之间要预留0.2-0.3mm的装配间隙，方便电池顺利插拔，同时不能间隙过大导致电池在仓内晃动，引起接触不良；正极位置要预留弹片的压缩行程空间，负极位置要匹配弹簧的压缩高度，保证电池装入后正负极都有足够的接触压力。做结构验证的时候，还可以通过这个模型模拟电池的装入过程，检查电池仓的导向筋是否会刮到电池外壳，仓盖的卡扣位置是否会和电池端部产生干涉。

　　很多做消费电子结构设计的工程师，往往会忽略这类标准件模型的准确性，随便找一个近似的圆柱模型代替电池做装配，最后开模出来才发现电池仓尺寸不对，要么装不进去，要么装进去晃荡，反而要反复修模，耽误项目进度。准确的AA电池三维模型，能在设计阶段就把这些装配边界问题排查清楚，减少后续的试错成本。另外在做产品的跌落仿真、可靠性分析的时候，准确的电池模型还能赋予对应的材质属性，模拟电池在整机内部的重量分布，检查跌落时电池是否会冲击仓体结构，导致外壳开裂或者电路损坏。

　　建模过程中还要注意，电池的正负极是不同的接触结构，模型里要做好特征区分，不要把正负极做反，不然在装配模拟的时候会出现极性装反的错误提示，影响后续的电路布局检查。外壳的钢壳材质和顶部的绝缘密封垫也要做单独的特征区分，方便后续做材质赋予和干涉检查的时候，能清晰分辨不同部件的位置关系。不需要把电池内部的化学电芯结构做精细建模，只要保留外部的装配轮廓即可，毕竟对于整机结构设计来说，外部的安装边界才是核心参考要素，内部结构不会和其他零部件产生装配关联，过度建模反而会增加装配体的文件大小，影响软件运行效率。
