AAA规格七号干电池单体结构三维设计

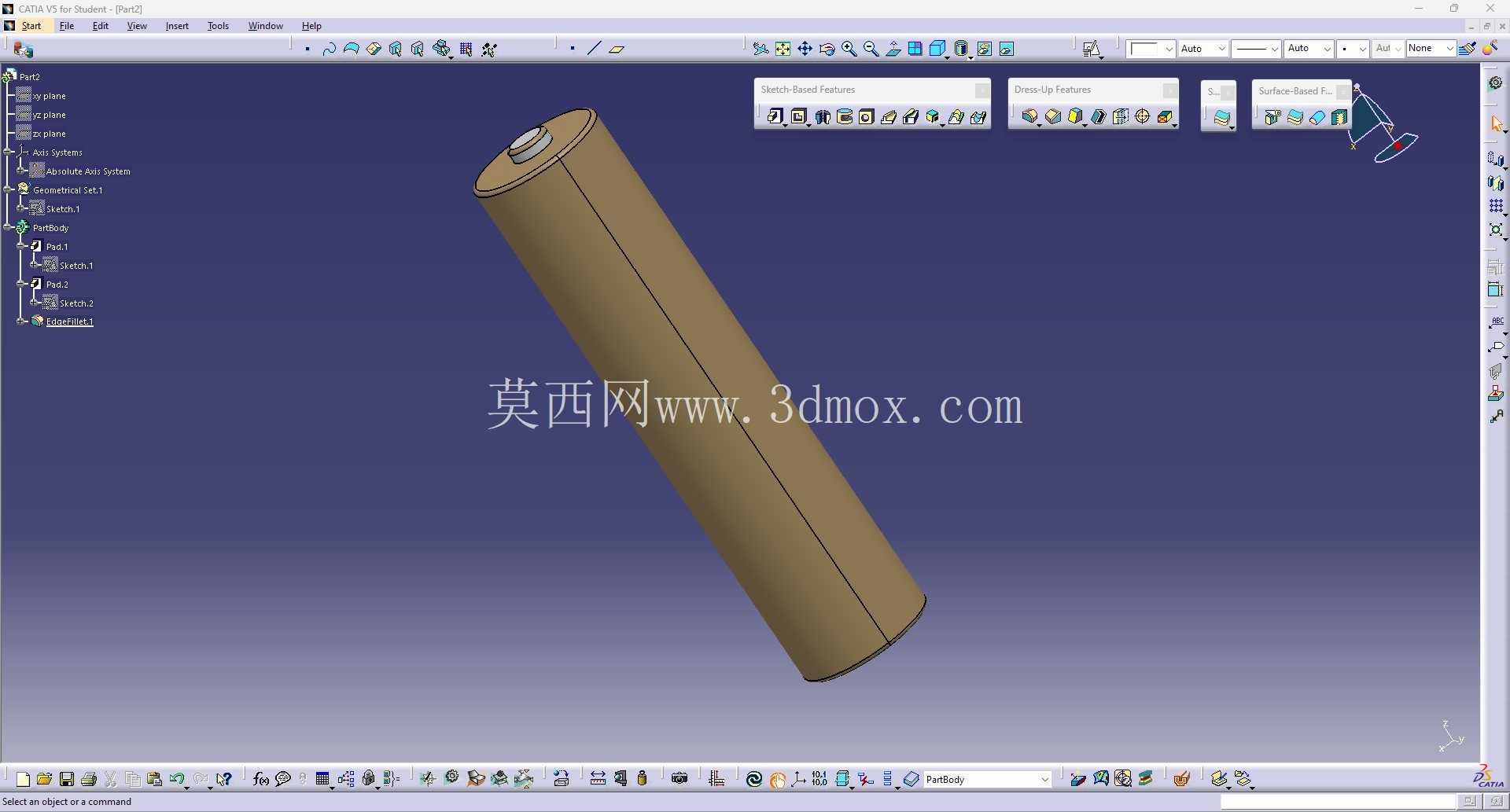

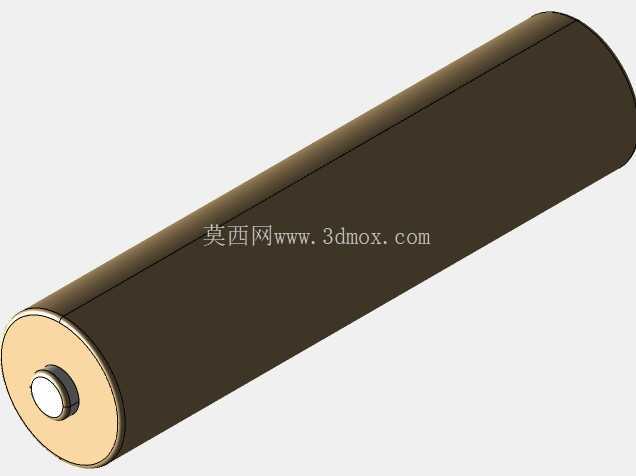

　　做消费类电子结构设计的时候，AAA规格圆柱电池的匹配设计是绕不开的基础环节，很多手持检测设备、无线外设、小型家用遥控器、低功耗传感节点的供电舱设计，都需要精准的电池三维数模作为基准，不然很容易出现装卡过紧取换困难、接触弹片对位偏差导致供电中断、舱体预留间隙不足无法兼容同规格不同品牌产品的问题。这个数模还原的是常规AAA干电池的完整结构，从外形来看严格遵循通用圆柱电池的尺寸规范，整体为同轴圆柱构型，正极端的凸起金属帽做了精准的弧度还原，负极端的平整金属端面与壳体卷边的过渡圆角也完全按照实物的装配公差做了拟合，壳体表面的接缝线是卷封工艺留下的典型结构特征，建模的时候没有做过度简化，能直接用来做电池仓的干涉检查。

　　从设计逻辑上，这类通用电池的建模首先要卡死的是安装边界尺寸：总长度、圆柱段外径、正极凸起的高度与直径、负极端面的平面度公差，这些参数直接决定了供电舱的设计合理性——比如正极接触弹片的退让行程要匹配正极帽的凸起高度，既不能压合过松导致接触电阻过大，也不能顶死造成电池装不到位；负极的接触区域要避开壳体卷边的圆弧段，保证接触点落在平整的负极底面上，避免震动工况下出现瞬断。实际应用场景里，这类小规格圆柱电池的使用覆盖面极广，从工业现场的便携式测温仪、气体检测报警仪，到民用的无线鼠标、电视遥控器、小型手电筒，再到物联网领域的低功耗温湿度传感器、门窗磁报警器，只要是采用可拆卸干电池供电的小型设备，结构设计阶段都需要导入标准电池数模做装配验证。建模的时候特意还原了壳体的卷封结构细节，不是简单做一个光滑圆柱，因为很多设备的电池仓会做防反接的定位筋，筋条的位置刚好要卡在电池正极的缩径段，如果忽略了卷边的台阶结构，做出来的防反筋就会失效，用户装反电池的时候可能直接顶坏正极弹片，甚至造成电池短路。另外数模的同轴度精度控制在0.02mm以内，和实际量产电池的形位公差保持一致，在做电池仓的同轴导向结构设计时，可以直接用这个数模做间隙配合仿真，单边预留0.1-0.15mm的间隙就能保证电池插拔顺畅，不会出现卡滞。

　　很多新手工程师做电池仓设计的时候，容易直接找个简化的圆柱模型凑数，忽略了正负极的结构细节，最后开模出来才发现正极帽深度不够，电池装进去之后正极弹片和壳体短路，或者负极接触点压在卷边上，设备摔碰就断电，这个数模把所有影响装配的结构特征都做了还原，不管是做弹片的应力仿真，还是做仓体的壁厚校核，都能直接复用。比如在做手持设备的跌落仿真时，电池在仓内的窜动量是重要的考核指标，用这个带完整结构特征的数模，可以准确模拟电池正负极和弹片的接触状态，计算跌落过程中接触点的冲击力，避免冲击力过大把弹片压变形，或者把电池正极帽撞凹。

　　还有一些带电池极性识别的智能设备，需要在仓内布置检测触点，触点的位置刚好要避开电池的金属壳体，只接触正极帽的绝缘间隙区域，这时候精准的正极缩径段尺寸就非常关键，数模里的台阶尺寸完全对标量产电池的通用规范，不用再反复拿实物测量调整。另外，这个数模的表面分区也做了区分，金属壳体、正极帽、负极底的面是独立的，在做渲染或者后期做BOM表统计的时候，可以直接赋予对应的材质属性，不用再重新拆分面。从结构可靠性的角度，AAA电池的卷边位置是壳体强度相对薄弱的区域，在做电池仓的抱紧结构设计时，抱紧筋的位置要避开卷边区域，压在圆柱段的平整壳体上，不然长期使用可能会把卷边压变形，导致电池漏液，数模里清晰标注了卷边的轴向位置，能直接给筋条的布置做位置参考。
