立式街亭自助服务终端结构设计

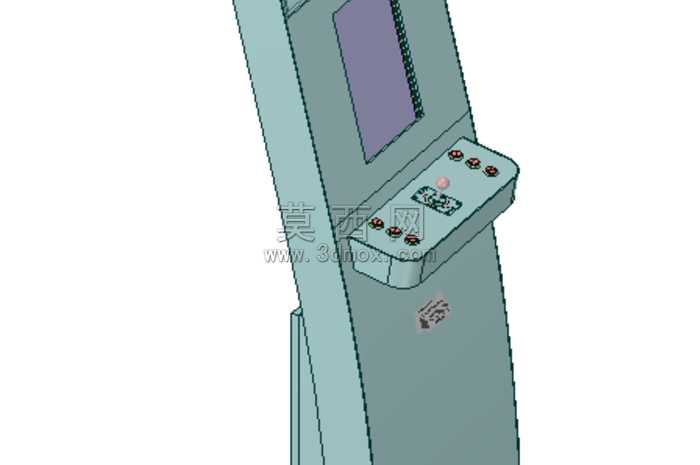

本作品为立式街亭自助服务终端的三维结构设计，整体采用一体化立式柜体造型，建模过程中优先保证结构的合理性与装配可行性，对各功能模块的安装位做了精准的尺寸预留。建模阶段先搭建整体柜体的骨架轮廓，采用钣金折弯的工艺逻辑构建主体外壳，外壳表面做哑光金属质感的材质处理，还原户外自助设备常用的耐磨防腐蚀壳体质感，同时在柜体边缘做了小圆角过渡处理，避免尖锐棱角带来的使用安全隐患。柜体上部嵌入大尺寸触控显示屏，屏幕周边做了内凹式的安装槽设计，既可以固定屏幕组件，也能在户外使用时减少屏幕表面的光线直射，提升显示内容的可视度。屏幕下方延伸出倾斜式操作面板，面板的倾斜角度经过反复调整，适配站立操作时的人体手臂自然摆放高度，降低长时间操作的疲劳感。操作面板上布局了多组功能控制按钮，按钮采用凸起式的圆润造型，搭配醒目的红色标识，方便用户快速识别操作，面板中部还预留了读卡识别区域，做了轻微的内凹标识引导，同时设置了状态提示指示灯，采用半透明的磨砂材质，点亮时可以透出柔和的提示光，不会产生刺眼的光污染。柜体背部设计了可拆卸的检修门结构，预留了走线槽与内部元器件的安装空间，方便后期的设备维护与元器件更换。整体设计充分考虑街亭户外使用的场景需求，结构紧凑布局合理，各部件之间的装配间隙控制均匀，既保证了外观的简洁美观，也兼顾了生产加工的工艺可行性与后期使用的维护便捷性，材质搭配上区分了壳体的金属质感、屏幕的玻璃质感、按钮的塑胶质感，通过不同材质的质感对比提升整体模型的真实感，还原真实自助终端的视觉效果。
