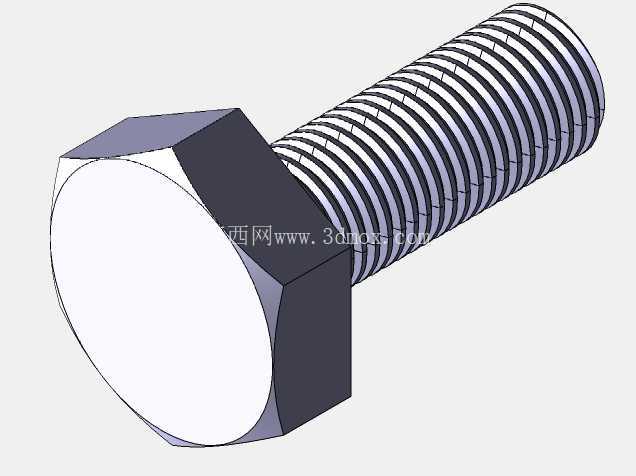

外六角全螺纹紧固螺栓结构设计

　　在各类机械装配、电气设备安装、工装夹具搭建场景里，螺纹紧固件永远是装配环节用量最大、选型容错率最低的基础零件，这款外六角全螺纹螺栓的建模过程，完全围绕实际装配中的受力需求与安装边界展开，没有做多余的装饰性结构，所有几何特征都服务于实际装配功能。从设计思路上看，六角头的对边尺寸、头部厚度完全参照常规紧固工况的扭矩传递需求设定，六角头的六个承压面做了微小的倒角过渡，既避免热处理及装配过程中棱边崩裂，也能在套筒套入时起到导向作用，不会因为棱边的毛刺导致套筒卡滞，实际装配时不管是使用开口扳手、套筒还是电动扭矩扳手，都能稳定传递扭矩，不会出现打滑啃伤头部的问题。

　　杆部采用全螺纹结构，区别于半螺纹螺栓的适用场景，全螺纹的设计可以适配不同厚度的被连接件组合，不需要严格控制拧入深度，在被连接件总厚度存在公差波动、或者需要搭配不同厚度垫片调整压紧量的场景里，全螺纹结构的适配性更强，不需要因为厚度偏差更换不同长度规格的螺栓，能减少现场装配的零件备货种类。螺纹部分的牙型采用标准公制三角螺纹，牙侧角、牙顶间隙都符合通用紧固螺纹的公差要求，建模时还原了螺纹收尾的不完全牙段，这部分结构在实际生产中是滚丝工艺必然存在的结构，很多新手建模时会忽略这段收尾，导致后续出工程图或者做装配干涉检查时出现偏差，实际装配中不完全牙段也不能参与有效啮合，所以在确定螺栓长度时，需要预留出这段收尾的长度，保证有效啮合牙数满足受力要求。从安装边界来看，螺栓头部的支承面与杆部轴线的垂直度做了严格的几何公差约束，这一点直接影响装配后的压紧力均匀性，如果支承面倾斜，拧紧时会产生附加的弯曲应力，轻则导致螺栓预紧力不足，重则在交变载荷下出现疲劳断裂。螺纹大径、中径的尺寸公差按照中等精度紧固螺纹设定，既能保证和标准内螺纹的互换性，也不会因为配合间隙过大导致连接松动。在实际应用场景中，这类螺栓可以覆盖从普通钣金机柜装配、电源变压器铁芯叠片压紧、工装夹具的构件连接，到小型机械设备的壳体拼接等多种工况，针对不同的受力等级，只需要对应选择不同性能等级的材料和热处理工艺，几何结构不需要做大幅调整。

　　建模时特意还原了螺栓头部与杆部过渡的圆角结构，这个位置是螺栓应力集中最明显的区域，圆角半径的大小直接影响螺栓的疲劳强度，圆角过小会在交变载荷下首先在过渡位置萌生裂纹，圆角过大则会导致头部支承面的有效接触面积减小，所以建模时按照标准推荐的圆角半径做了平滑过渡，既保证应力分散效果，也不影响支承面的贴合效果。另外，螺栓末端做了45度倒角，这个结构一方面是在拧入内螺纹时起到导向作用，避免螺纹首牙对不准内螺纹导致牙型磕伤，另一方面也能去除末端的锐边，避免装配过程中划伤操作人员或者损坏被连接件的表面涂层。在做装配仿真验证时，这款螺栓的模型可以直接导入装配体中，配合标准平垫、弹垫或者防松螺母使用，所有几何特征都能准确还原干涉检查的结果，不会因为模型简化导致装配时出现间隙误判，比如头部的倒角、螺纹收尾、过渡圆角这些细节，在做运动仿真或者有限元受力分析时，都能更准确地反映实际零件的应力分布状态，不会因为模型过度简化导致应力计算结果出现偏差。

　　对于结构设计从业者来说，这类标准紧固件的模型不需要做夸张的形变或者艺术化处理，所有尺寸都要贴合实际生产和装配的需求，哪怕是看起来不起眼的倒角、圆角、螺纹收尾这些细节，都和实际装配的可靠性直接相关，很多现场出现的螺栓松动、断裂问题，追根溯源往往是选型时忽略了这些细节结构对应的工况要求，比如在有振动的工况下使用时，除了搭配防松元件，螺栓的有效啮合长度、头部支承面的平面度、螺纹的配合精度都会直接影响防松效果，这款模型在建模时就把这些影响实际使用的结构特征都完整还原，不管是用来做装配布局、出物料清单，还是做受力仿真分析，都能直接适配设计流程的需求，不需要再做额外的结构修正。
