三孔安装带加强筋管道连接法兰结构

　　在工业管路系统、蒸汽输送管网、化工流体传输以及机电设备的接口对接场景中，法兰作为核心的连接构件，承担着管路分段衔接、设备端口对接、密封承压的关键作用，不同于常规圆形法兰的对称安装布局，这款三孔异形安装法兰针对特定安装空间受限的设备接口做了适配优化，能够在狭窄的安装边界内完成可靠的管路对接作业。从实际使用场景来看，这类带轴向延伸筒体的法兰，多用于需要做管路变向、端口补强或者设备引出接口的位置，比如蒸汽缸的末端输出口、真空管路的设备对接端、流体输送管道的转角衔接处，相比平焊法兰直接与管道焊接的结构，这款法兰自带的一体成型筒体能够减少焊接应力集中的问题，降低管路长期运行中焊缝开裂的风险。

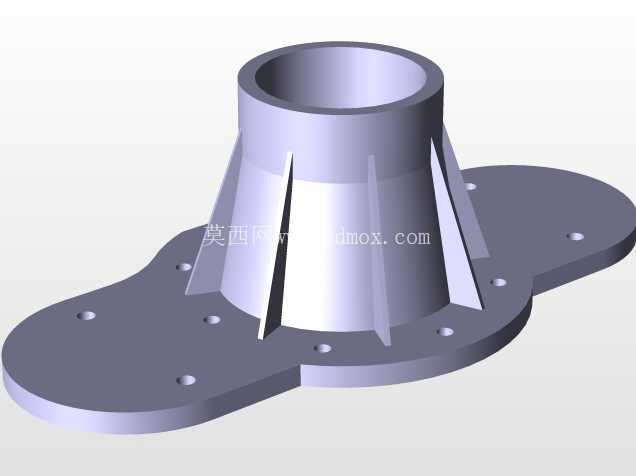

　　在结构设计层面，法兰盘采用非对称的三耳式布局，三个安装耳沿筒体周向非均匀分布，每个安装耳上预制了螺栓过孔，安装时不需要整圈布置螺栓，仅需对应三个安装点位完成紧固件锁紧即可，这种设计一方面减少了安装时的螺栓紧固工作量，另一方面适配了安装面仅存在三个固定点位的特殊设备接口，避免了常规圆形法兰无法匹配非对称安装孔位的问题。筒体与法兰盘衔接的位置做了周向均匀分布的加强筋结构，筋条从筒体中下部一直延伸到法兰盘安装耳的根部，这种结构设计能够大幅提升法兰整体的抗弯、抗扭强度，当管路存在侧向载荷、或者设备运行产生振动时，加强筋可以分散筒体与法兰盘连接处的应力，避免长期交变载荷下出现根部断裂的问题。

　　从安装边界来看，这款法兰的法兰盘轮廓做了切边处理，整体外轮廓尺寸远小于同通径的圆形法兰，能够在周边存在其他管路、结构件干涉的狭小空间内完成安装，不需要额外预留整圈法兰的安装操作空间，安装时可以从侧向滑入安装位再穿入螺栓紧固，适配紧凑型设备的内部管路布局需求。筒体的内孔做了光滑过渡处理，没有台阶或者缩径结构，能够保证流体通过时不会产生额外的流阻，避免介质在法兰位置出现紊流、压降过大的问题，适用于蒸汽、清水、低粘度化工流体等多种介质的输送场景。法兰盘的密封面为平面结构，安装时配合非金属密封垫片即可完成端面密封，不需要加工复杂的密封槽，降低了密封面的加工难度，也减少了后期维护时密封件更换的成本。

　　在实际选型应用中，这类法兰需要匹配对应通径的管道，筒体端可以采用焊接或者插接的方式与上游管路连接，法兰盘端通过螺栓与设备接口或者下游法兰对接，安装时需要保证三个安装耳的螺栓均匀锁紧，避免单侧受力过大导致法兰盘变形、密封失效。加强筋的高度和厚度经过受力优化，既不会因为筋条过高导致安装空间占用过大，也不会因为筋条过薄无法起到补强作用，在满足结构强度要求的前提下尽可能控制了法兰的整体重量，减少了管路系统的整体负载。不同于标准法兰的通用化设计，这款异形法兰针对特定安装场景做了定制化结构优化，解决了狭小空间内管路对接、非对称孔位匹配、接口处应力集中等实际工程问题，能够在紧凑型机电设备、小型蒸汽输送装置、定制化流体管路系统中发挥稳定的连接作用。
