气动驱动滑轮齿轮组发球装置结构

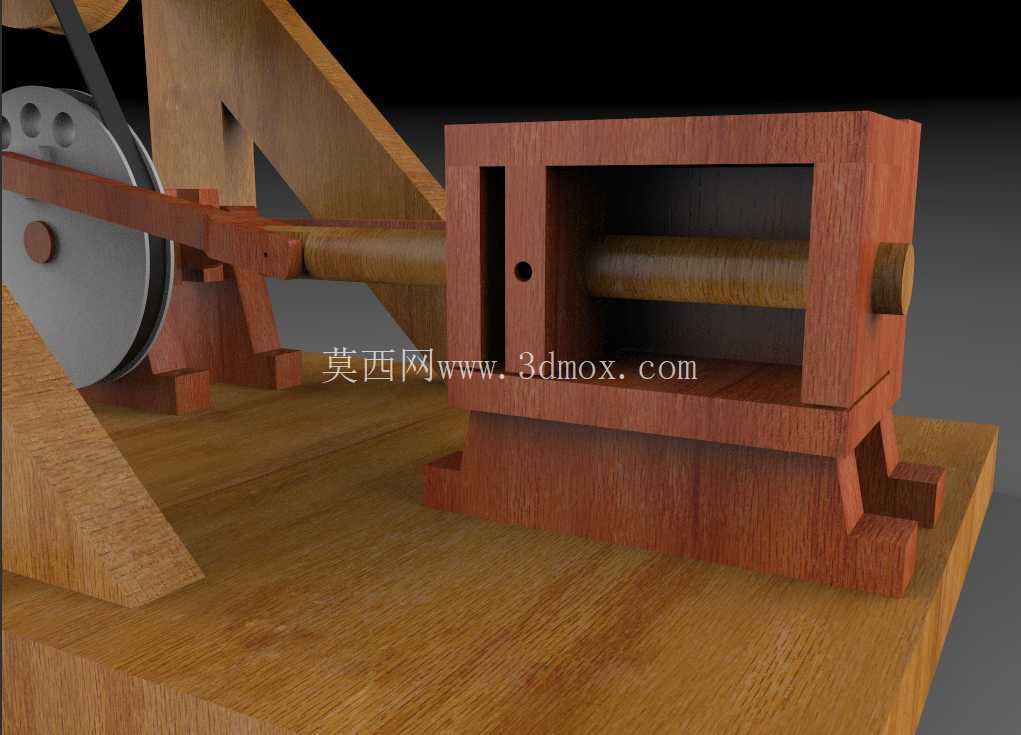

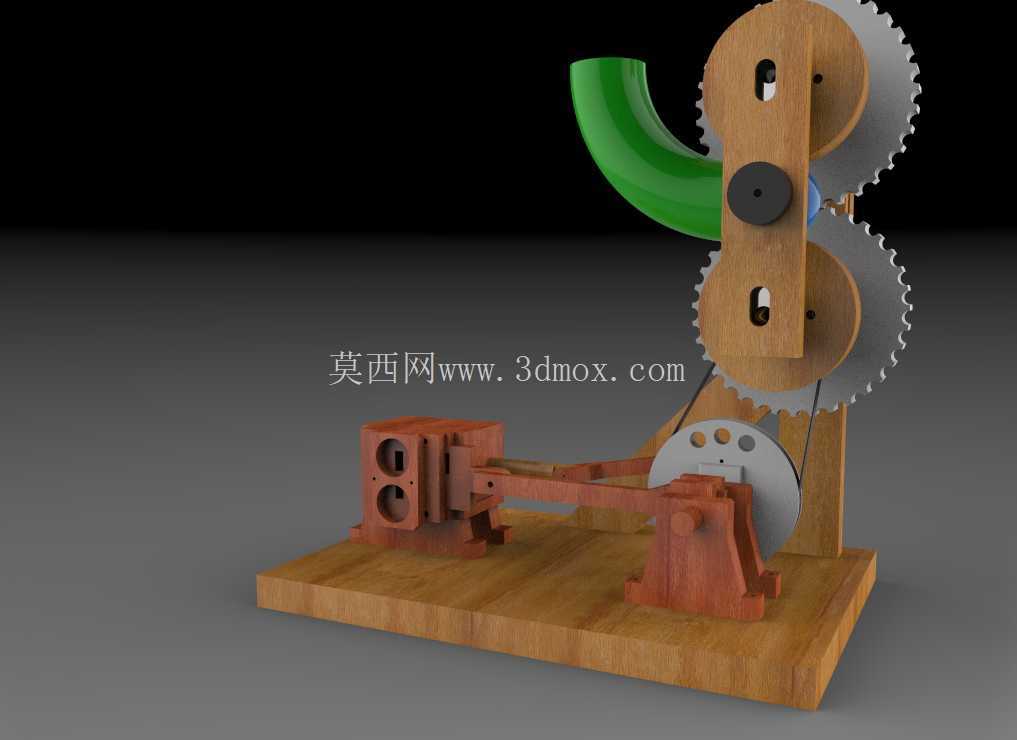

　　这套气动驱动的发球类执行机构，核心依托气动动力单元完成动力输出与运动转换，可适配教学演示、小型物料弹射、实验平台触发等多类场景，在职业院校机械原理实训台、小型自动化分拣线的物料抛送工位、科普展品互动装置中都能找到适配的安装空间。整套结构的动力输入侧采用气动活塞作为原动件，压缩空气通入气缸腔体后推动活塞做往复直线运动，活塞端部直接与带轮的偏心驱动位铰接，将直线往复动作直接转换为带轮的定轴旋转运动，省去了额外的曲柄转换构件，压缩了动力输入端的轴向安装尺寸。

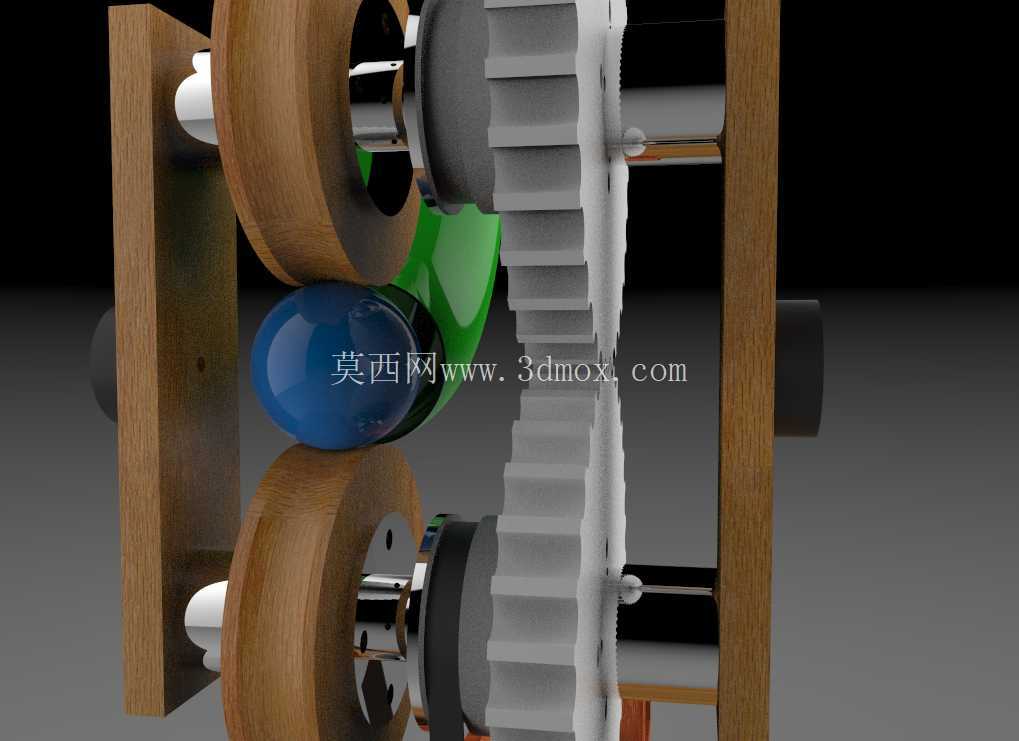

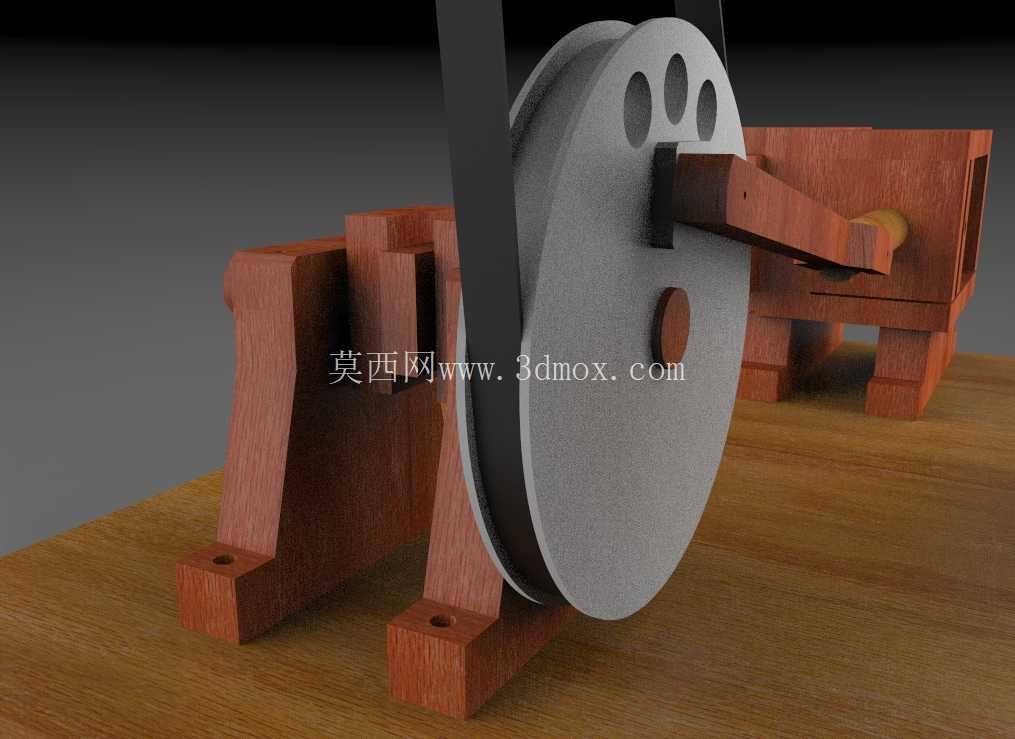

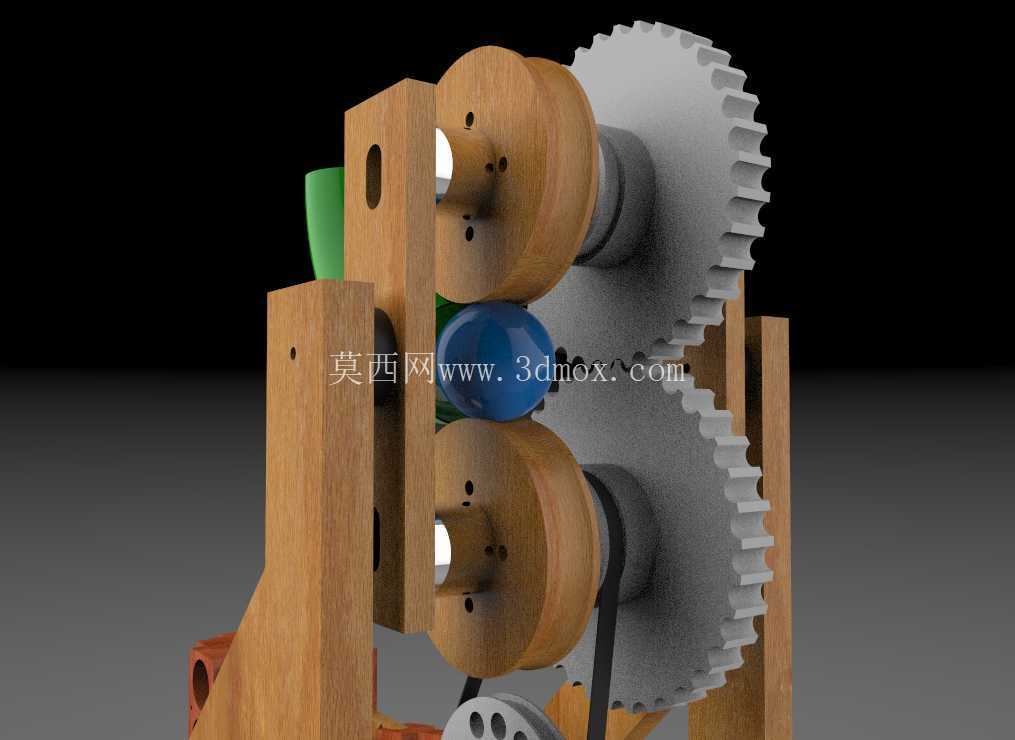

　　带轮与从动齿轮采用同轴刚性连接，带轮旋转时同步带动齿轮输出定转速回转运动，齿轮侧的输出轴可直接对接拨料轮、抛射臂等执行末端，根据不同的使用场景更换末端构件后，即可实现球体弹射、小型柱状工件推送、实验触发件释放等不同功能。从安装边界来看，整套机构的支撑脚采用带安装孔的一体式木质（或工程塑料、铸铝材质）支座，两个支撑脚分别布置在带轮主轴的两侧，安装孔中心距可适配常规工业铝型材台面的T型槽间距，不需要额外加工转接板即可直接固定在标准实验台架或设备安装基板上，主轴中心高度距离安装基面预留了足够的末端执行件运动空间，避免抛射臂或拨轮旋转时与安装面发生运动干涉。

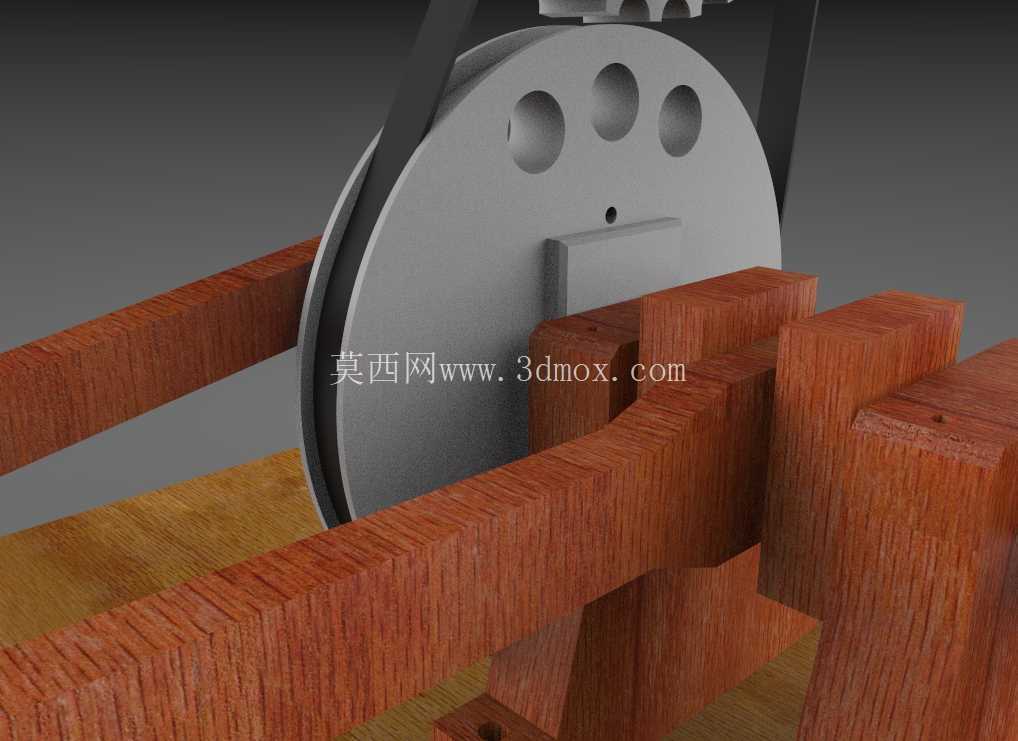

　　设计过程中优先考虑了动力传递的平顺性，带轮与支撑座之间采用滑动轴承配合，降低旋转过程中的径向跳动，皮带传动段可在气动活塞换向冲击时起到一定的缓冲作用，避免齿轮啮合瞬间承受过大的冲击载荷，延长齿轮副的使用寿命。齿轮参数选用常规模数的直齿圆柱齿轮，加工难度低，后期维护更换成本低，啮合侧隙控制在合理范围内，既不会因为侧隙过大导致传动回差超标，也不会因为侧隙过小出现卡滞问题。整套结构的运动逻辑清晰，没有冗余的传动构件，动力传递路径短，能量损耗低，气动驱动的响应速度快，可通过调节进气压力灵活调整带轮的旋转转速，进而改变末端执行件的抛射力度或推送速度，适配不同重量、不同尺寸的作业对象。

　　在实际装配过程中，需要重点保证两个支撑座的轴承孔同轴度，否则会出现带轮旋转卡滞、皮带偏磨、齿轮啮合偏载等问题，安装时可先将主轴穿入一侧支撑座的轴承孔，依次套装带轮、隔套、齿轮后再装入另一侧支撑座，调整好轴向间隙后再锁紧支撑座的固定螺栓，最后挂装传动皮带并调整皮带张紧度，保证皮带传动不打滑、不过载。针对不同的应用场景，还可以对结构做针对性的优化调整，比如用于高频次作业场景时，可将滑动轴承更换为深沟球轴承，提升旋转副的耐磨性能；用于大负载抛射场景时，可加宽带轮宽度、更换高强度同步带，提升动力传递的扭矩上限；用于洁净环境场景时，可将整体材质更换为阳极氧化铝或食品级工程塑料，避免锈蚀或掉屑污染作业环境。整套结构的外形尺寸紧凑，横向宽度不超过常规实验台的单工位安装宽度，纵向深度预留了活塞往复运动的足够行程，不会出现活塞运动到行程末端时与其他构件碰撞的问题，整体重心落在两个支撑脚的安装孔围成的区域内，高速运转时不会出现明显的振动，不需要额外做配重处理即可稳定运行。
