CSWA认证考试练习用机械组合构件

　　这套构件是面向SolidWorks CSWA技能考核设计的练习建模对象，核心作用是帮助备考人员熟悉从基础草图绘制、特征拉伸切除到简单装配约束的全流程建模操作，覆盖了认证考试中最常出现的典型特征考点。从实际应用场景来看，这类练习构件并非直接用于量产设备装配，而是作为技能水平验证的标准化载体，被广泛应用于职业院校机械设计课程实训、企业新入职结构工程师建模能力摸底、社会技能等级考核备考训练等场景，能够快速检验建模人员对基础特征命令的掌握程度，以及对尺寸约束、几何关系的把控能力。

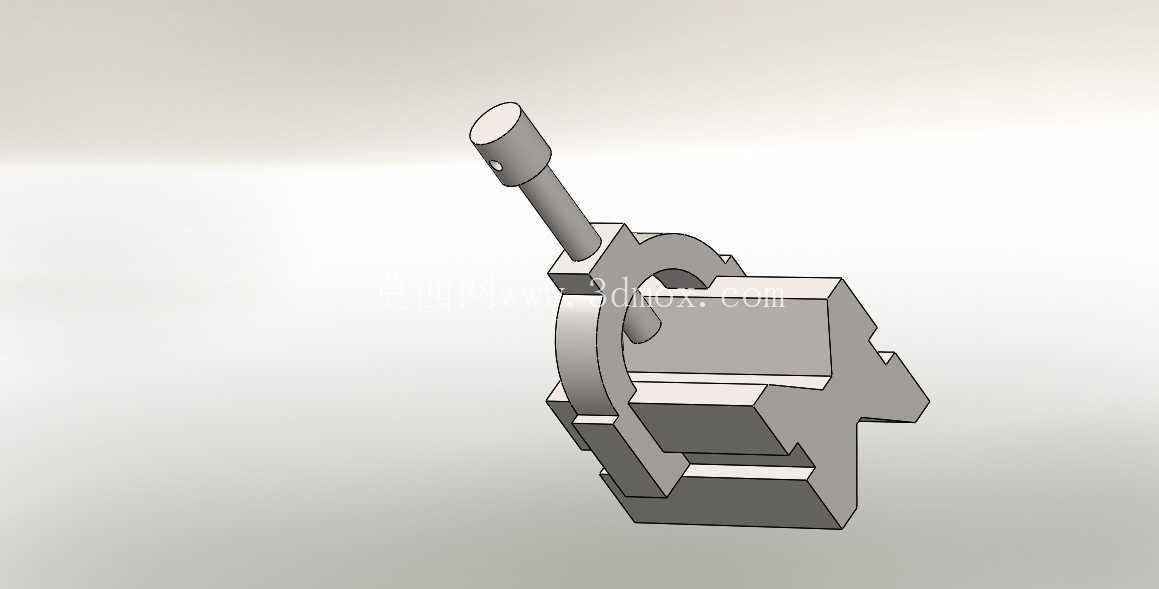

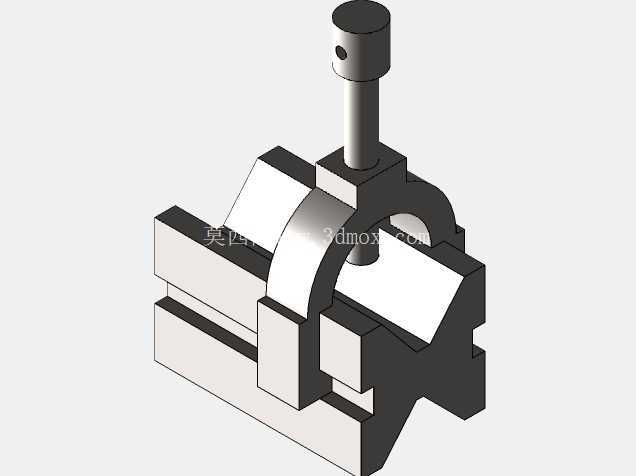

　　从结构设计思路来看，构件拆分了多个独立特征模块，底部的基座部分采用了对称式凸台与凹槽组合结构，在建模过程中需要练习对称约束、拉伸凸台、拉伸切除等基础命令，凹槽的位置度要求需要建模人员精准标注定位尺寸，避免出现特征错位的问题，这也是CSWA考试中重点考察的尺寸标注规范性内容。中间的拱形支撑结构采用了半圆弧面与两侧平面衔接的设计，需要用到圆弧绘制、相切约束、圆角过渡等操作，圆弧与直边的相切关系是建模中的易错点，很容易出现约束不全导致的特征变形，刚好对应考试中常见的失分点。上方的立柱部分设计了径向通孔与顶端圆柱凸台，需要练习拉伸切除的贯穿方向设置、同轴心约束的应用，通孔的位置需要与下方支撑结构的中心对齐，这部分内容主要考察建模人员对基准轴、基准面的灵活运用能力。

　　从安装边界与尺寸逻辑来看，整个构件的所有尺寸都遵循CSWA考试的标准命题逻辑，基座的长宽尺寸设置为整数基准值，所有特征的定位尺寸都以基座的中心基准面为原点进行标注，避免出现尺寸链混乱的问题，练习者在建模时只要按照基准先行的原则，先建立三个正交基准面，再依次绘制各部分草图，就能够保证模型的尺寸精度。立柱部分的直径与通孔直径采用标准的机械设计常用尺寸序列，和实际工业生产中的销轴类零件尺寸逻辑保持一致，让练习过程能够贴合真实的零件设计场景，而不是单纯的几何图形绘制。构件的整体装配关系简单，所有零件之间采用同轴心、重合等基础装配约束，没有复杂的运动副设置，刚好匹配CSWA考试对初级装配能力的考察要求，练习者完成单个零件建模后，可以快速完成装配操作，熟悉装配环境下的约束添加流程。

　　在实际的技能训练场景中，这类练习构件能够帮助建模人员养成规范的建模习惯，比如先确定基准再绘制特征、优先使用几何约束减少冗余尺寸、特征顺序遵循先加材料后减材料的原则，这些习惯在后续的实际工业产品建模中能够大幅提升建模效率，减少特征报错的概率。很多备考人员在练习这类构件时，容易忽略草图的完全约束要求，出现部分线条欠约束导致模型尺寸随拖动变化的问题，而通过反复练习这类标准化构件，能够快速建立起完全约束的建模意识，这也是初级机械建模人员必须掌握的核心基础能力。另外，构件的所有特征都没有设置复杂的曲面造型，全部采用基础的实体特征完成，能够让练习者把注意力集中在基础命令的熟练运用上，而不是被复杂的曲面操作分散精力，完全贴合CSWA认证对初级机械设计工程师的能力定位。
