90度弯角带法兰安装式管路连接接头

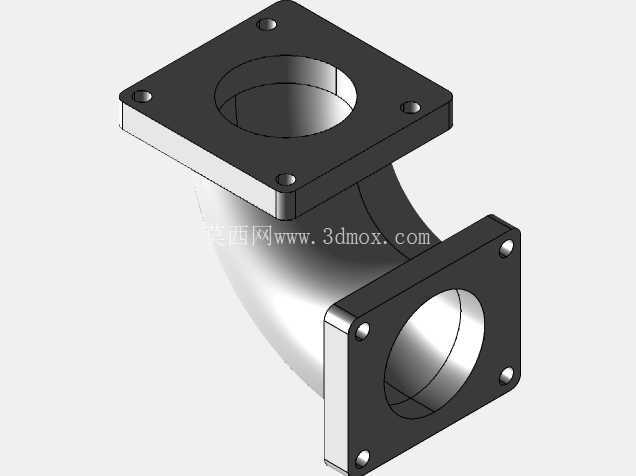

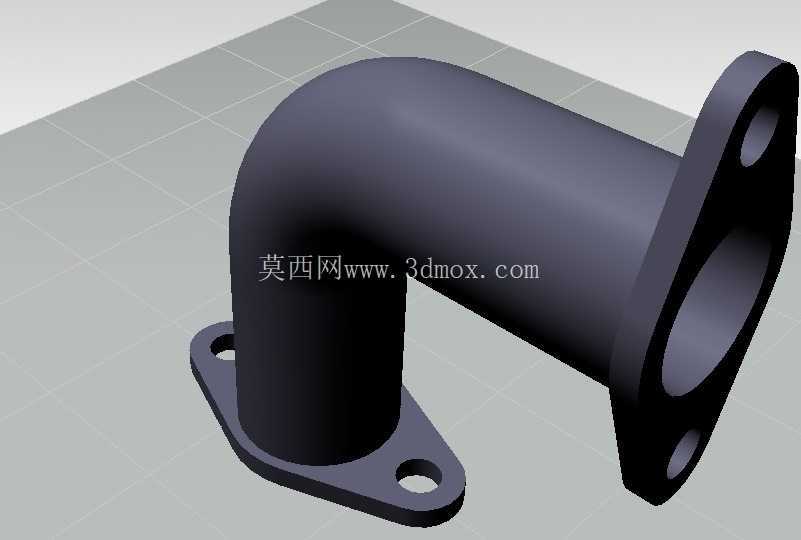

　　在流体输送系统的布局搭建中，管路转向位置的连接可靠性直接决定整套系统的运行稳定性，这款90度弯角结构的法兰式管接头，就是针对管路直角转向场景设计的刚性连接部件，多用于液压动力单元、工业冷却循环回路、气动控制管路、小型供油系统等需要改变管路走向的安装位置，替代传统焊接弯管加外接接头的组合方案，减少管路连接节点数量，降低泄漏风险。从结构设计逻辑来看，这款接头采用一体成型的弯管主体，两端均配置带安装孔的菱形法兰盘，法兰安装面做了平面度公差控制，安装时配合密封垫片即可实现端面密封，无需在管端加工外螺纹或者焊接连接端，适配壁厚均匀的硬质管路对接场景。

　　弯管部分的内孔做了等径过渡处理，转角位置采用大圆弧流道设计，没有直角突变的结构，流体经过转向位置时不会产生明显的紊流区，能有效降低管路内的压力损失，减少流体介质对冲管壁的冲刷磨损，延长管路整体使用寿命。两端法兰的安装孔位采用对称布局，每个法兰盘设置两个安装固定孔，孔位间距匹配常规低压管路的安装标准，安装时不需要额外制作转接支架，直接通过螺栓穿过安装孔与对应设备接口或者管路端法兰锁紧即可，安装过程中可以根据现场布局需求，绕管路轴线微调接头的安装角度，适配不同方向的固定点位，降低现场安装的对位难度。

　　从安装边界尺寸来看，弯管的两个连接端面处于垂直状态，法兰盘的外轮廓尺寸小于弯管转弯半径的外沿，安装时不会和周边的管路、结构件产生干涉，接头主体的壁厚经过强度校核，能够承受常规工业低压流体回路的工作压力，法兰盘的厚度满足螺栓锁紧时的刚性要求，锁紧后不会出现法兰变形导致的密封面贴合不严问题。在实际选型应用中，这类接头常被用在设备内部空间紧凑、无法通过长管路弯曲实现转向的位置，比如小型液压站的阀组出口转向、冷却系统的水泵进出口管路连接、气动设备的气源入口转向等场景，相比螺纹连接的弯管接头，法兰式的连接结构抗振动性能更好，在设备运行产生持续振动的工况下，不会出现螺纹松动导致的介质泄漏问题，后期维护拆卸也更方便，不需要转动整段管路，只需要拆下法兰固定螺栓即可完成接头的更换。

　　设计这款接头的三维模型时，重点控制了弯管内孔的同轴度、法兰安装面与管端轴线的垂直度、安装孔的位置度这几个关键形位公差，确保加工完成后的零件能够和标准法兰接口完全适配，不会出现安装孔错位、密封面倾斜的问题；弯管外壁的转角位置做了均匀的壁厚处理，避免注塑或者铸造成型时出现局部壁厚不均导致的缩痕、气孔缺陷，提升零件的成品率。在管路系统的装配设计中，这类一体弯角法兰接头可以有效缩短管路的总长度，减少管路固定卡箍的使用数量，让设备内部的管路布局更规整，同时减少管路连接点也就意味着减少了潜在的泄漏点，对于提升整套流体系统的运行可靠性有明显帮助，尤其是在对密封要求较高的油路、冷却水路场景中，这种少节点的连接方案是结构设计时的优先选型方向。
