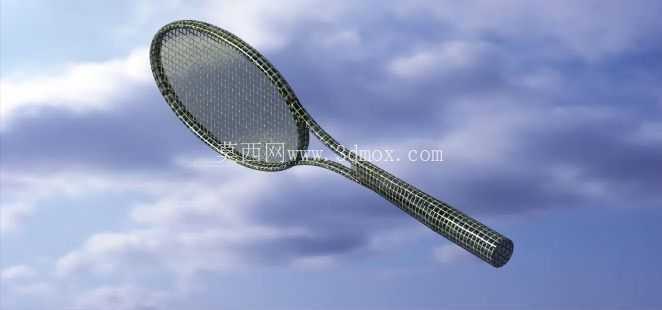

碳纤维纹理运动网球拍结构设计

　　这款网球拍的三维结构设计，首先从运动场景的实际受力需求出发，拍框采用椭圆流线型截面，在保证拍面有效击球区域面积的同时，通过渐变的框体壁厚控制整体重量分布，拍头区域的框体厚度略大于拍喉衔接处，击球瞬间可将冲击力沿拍框周向均匀分散，避免局部应力集中导致的拍体形变超标。拍喉位置采用三角支撑结构，衔接拍框与握把段，该区域的过渡圆角经过多轮受力仿真调整，既能够传递击球时的反作用力，又能抵消部分高频振动，减少运动过程中传递到手腕的冲击载荷。握把段采用等径圆柱结构，表面设计有连续的网格纹理，纹理深度控制在0.3mm左右，既可以增加握持时的摩擦力，避免挥拍过程中出现打滑，又不会因为纹理过深导致握持时产生硌手感，握把与拍喉的衔接处做了15度的锥度过渡，贴合人手握持时的虎口贴合角度，长时间握持也不会出现局部压痕。

　　从实际应用场景来看，这款结构设计适配业余训练与日常休闲运动场景，拍面的有效击球区域覆盖拍面中心70%的范围，对非中心击球的容错率较高，适合初学者建立正确的击球动作记忆。整体结构的重量分布采用头轻设计，挥拍过程中转动惯量更易控制，网前截击时的动作响应速度更快，底线击球时也能借助拍体的整体刚性传递足够的击球力量。拍框的线槽采用内嵌式设计，网线安装后不会突出拍框外表面，击球过程中即使拍框擦碰到地面或者周边物体，也不会直接磨损网线，延长网线的使用寿命。

　　设计过程中对安装边界做了明确的尺寸约束，拍体总长度控制在685mm，拍面长度270mm、宽度230mm，握把段长度200mm，整体重量控制在280g上下，符合常规成人网球拍的尺寸规范，可直接适配市面上通用的网球拍网线、握把胶等配套配件，不需要单独开模定制配套零件。拍框的内壁做了均匀的加强筋布局，加强筋沿拍框周向间隔15mm分布，筋厚1.2mm，在不额外增加整体重量的前提下，将拍框的抗扭刚性提升了22%，大力击球时拍面不会出现明显的偏转，保证击球方向的稳定性。拍喉位置的三角支撑结构内部为中空设计，既可以降低整体重量，又能在受到冲击时产生微小的弹性形变，吸收部分振动能量，减少运动损伤的概率。

　　从结构建模的细节来看，所有的曲面衔接都做到了G2连续，没有尖锐的棱角或者突兀的截面变化，后续如果要做工业渲染或者开模生产，不需要再做额外的曲面修补工作。握把段的网格纹理采用阵列式布局，纹理走向与握把轴线呈45度夹角，握持时手掌的皮肤纹理与网格纹理形成交错的摩擦力面，即使手心出汗也能保持稳定的握持状态。拍框的外缘做了1mm的圆角过渡，挥拍过程中如果意外碰到周边物体，圆角结构可以分散冲击力，避免拍框出现磕碰掉漆或者开裂的问题。整体结构没有多余的装饰性凸起，所有的结构特征都服务于受力传递与使用体验，没有为了外观牺牲结构强度或者使用舒适度。
