CATIA设计乐高人形拼接结构件

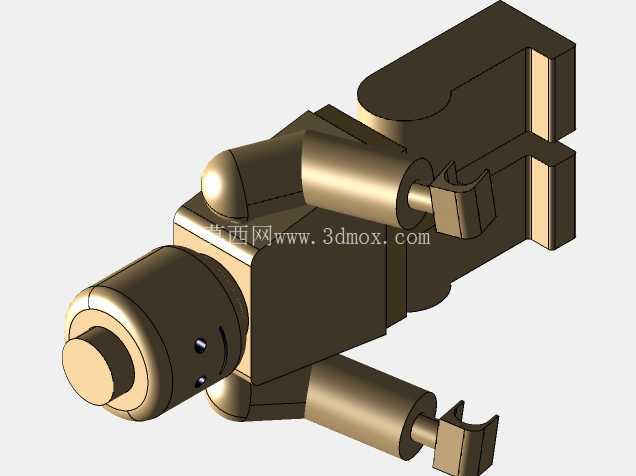

　　这款人形拼接结构件的设计，最初是面向创客教育场景下的机械结构演示需求开发，可作为青少年机械认知课程的实操教具，也能作为创意拼装玩具的功能组件使用，在工业设计专业的结构装配实训、创客空间的快速原型验证场景中也能发挥作用。从结构功能来看，该构件采用模块化拼接设计，各连接部位预留了标准的卡扣配合位，相邻部件之间可通过插拔实现快速装配与拆卸，无需额外紧固件即可完成整体人形结构的组合，装配后各关节部位保留了适度的转动间隙，可实现基础的姿态调整，满足演示与把玩的双重需求。

　　设计过程中优先考虑了拼接公差的适配性，所有卡扣配合面均按照通用拼装构件的公差标准设置配合余量，既保证拼接后结构的连接稳定性，不会出现松脱掉落的问题，又能让装配过程顺畅无卡滞，即使是没有机械装配经验的使用者也能快速完成组装。外形方面整体采用圆润过渡的曲面设计，所有棱边均做了圆角处理，避免尖锐边角带来的使用安全隐患，整体轮廓贴合经典人形拼装构件的视觉特征，同时在关节连接部位做了结构强化，增加了受力位置的壁厚，提升反复拆装后的结构耐用性，减少多次插拔带来的磨损变形问题。

　　从安装边界来看，该构件整体为一体化分件设计，单一部件的外形尺寸适配常规拼装构件的通用尺寸规范，可与同规格的其他拼装组件实现跨系列组合搭配，不需要额外修改连接结构即可完成扩展拼装。结构建模过程中对各部位的壁厚做了均匀化处理，避免出现壁厚突变导致的注塑成型缺陷，若后续需要开模量产，该结构可直接适配常规注塑工艺的进料与顶出位置设置，不需要做大幅结构调整。连接卡扣的尺寸经过反复校核，插拔力控制在适合手动操作的区间内，既不会因为过紧导致装配费力，也不会因为过松导致装配后结构松散。各转动关节的配合面设置了微小的阻尼结构，调整姿态后可保持固定角度，不会出现自行松垮垂落的问题。

　　在实际教学场景中，该构件可用于演示卡扣连接的结构原理、装配公差的配合逻辑、曲面建模的基础思路，学习者可通过拆解与组装该构件，直观理解模块化结构设计的核心逻辑，也可在其基础上进行二次创意改造，搭配其他组件搭建出不同形态的创意结构。从结构强度来看，日常把玩与教学演示场景下的受力完全可以承受，关节部位的强化结构可承受数百次反复拆装而不出现断裂或卡扣失效问题，曲面过渡位置的应力集中点均做了圆弧卸力处理，避免受力时出现应力断裂的情况。整体结构没有复杂的内部异形腔，建模过程中所有特征均采用参数化设计，后续若需要调整尺寸比例，可直接通过修改参数完成整体缩放，不需要重新绘制每个特征，大幅提升后续衍生设计的效率。
