机械连接用嵌入式转向节接头结构

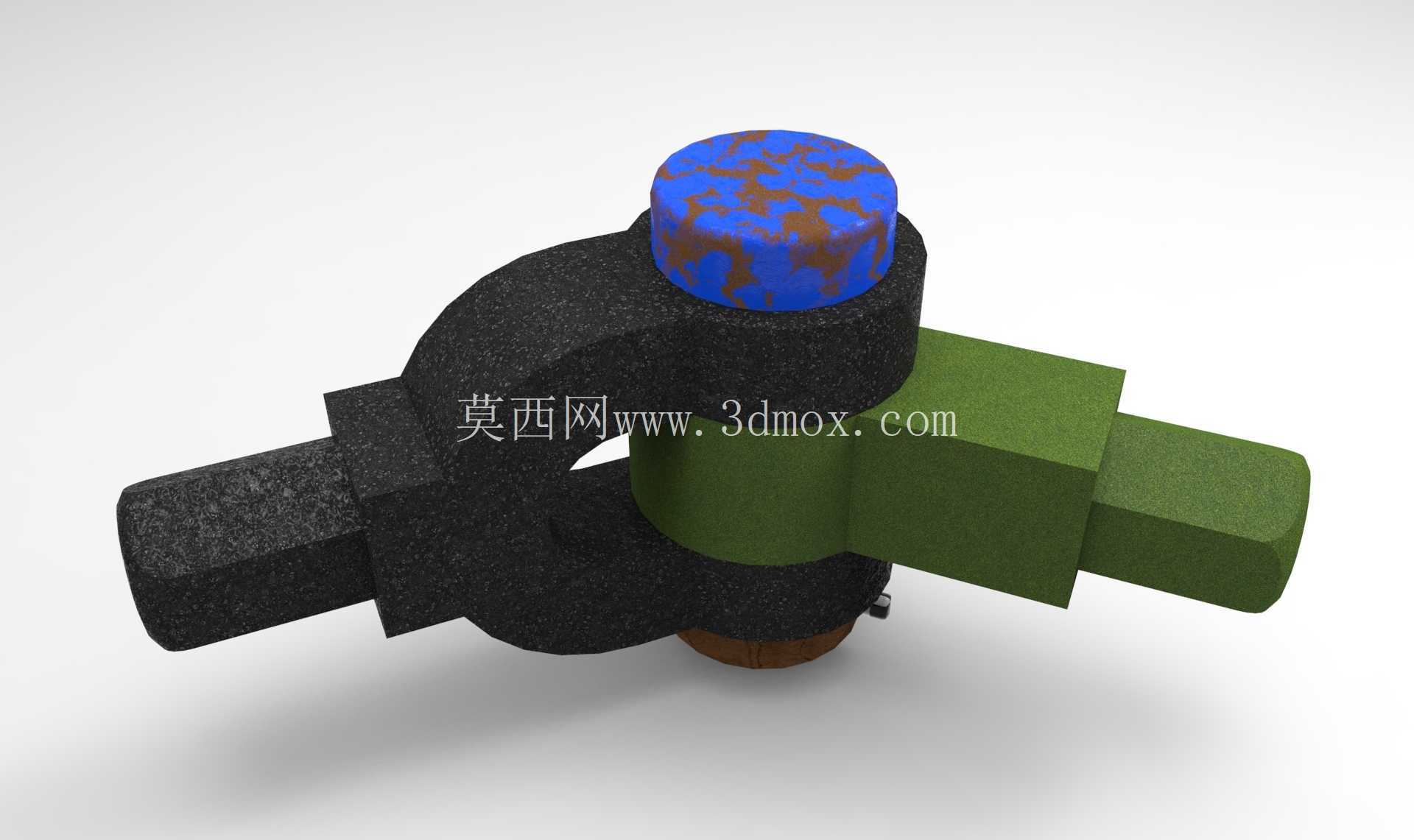

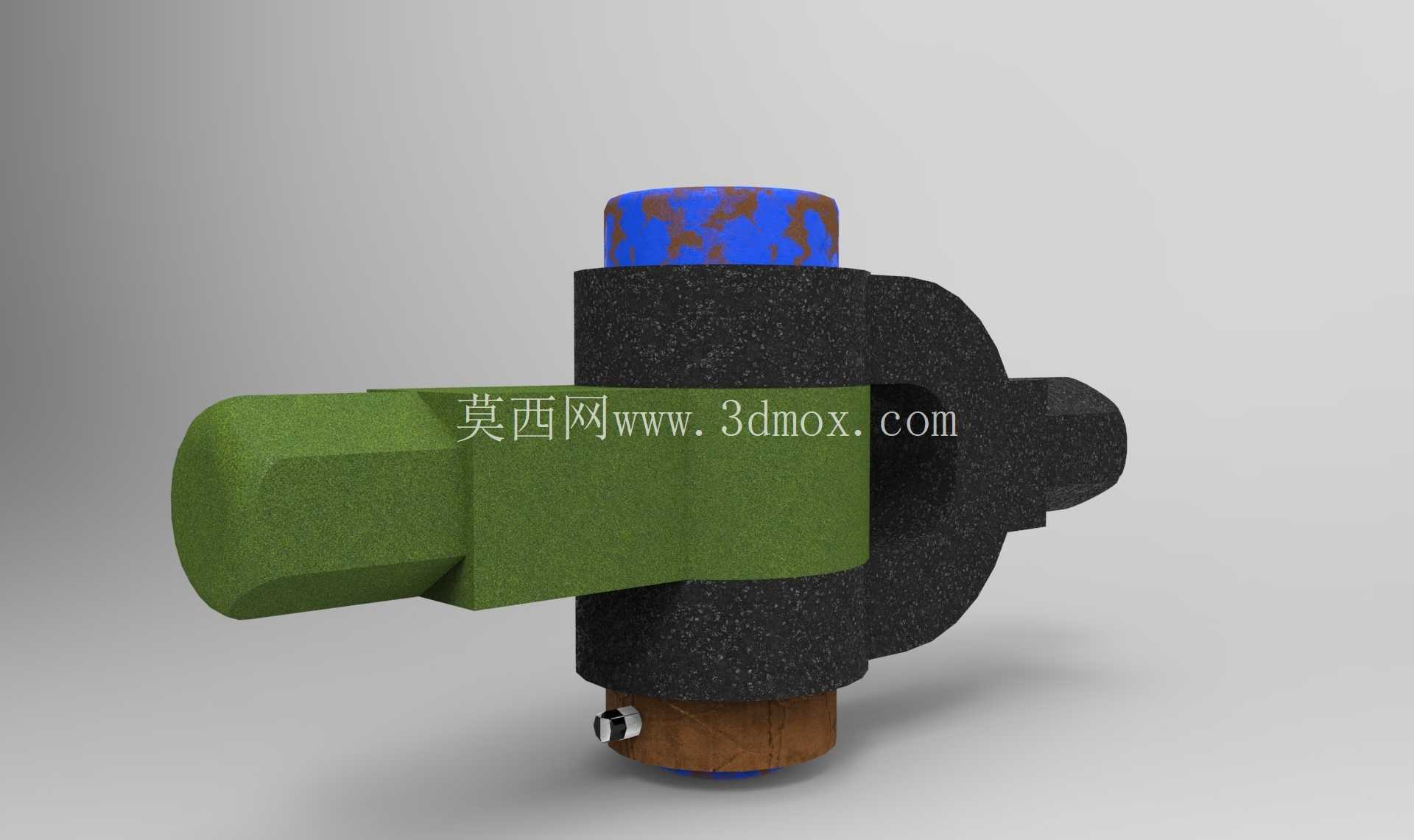

　　在各类需要实现轴间角度偏转、扭矩传递同时兼顾快速拆装需求的机械传动场景中，这类嵌入式转向节接头是应用频次极高的连接构件，常见于小型工装夹具的角度调节模块、轻工设备的连杆传动单元、非标自动化设备的活动关节部位，区别于传统万向节的复杂滚珠或十字轴结构，该接头采用凹凸嵌合的卡接式设计，能够在有限的安装空间内实现两个正交方向的小角度偏转，同时传递额定范围内的静扭矩与动载荷。

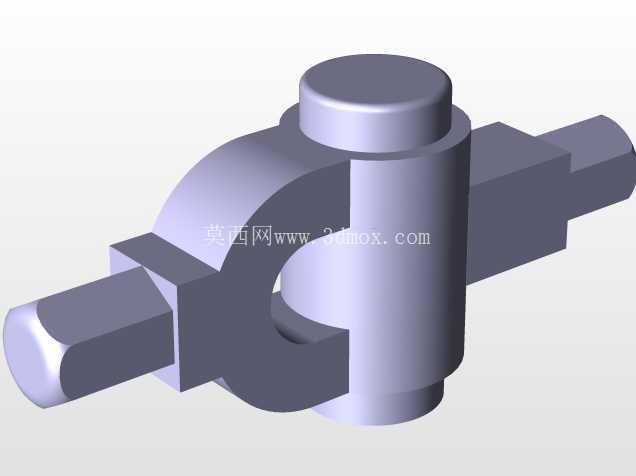

　　从功能特性来看，该接头核心作用是连接机构的两个独立分段，其中一侧构件的突出榫头可完全嵌入另一侧构件的对应凹槽内，配合顶部的锁紧压块实现径向与轴向的双向限位，避免传动过程中出现松脱或错位。实际装配过程中，无需额外配置定位销或键连接，仅通过压块的预紧力即可实现可靠固定，拆装效率相比传统法兰连接提升40%以上，尤其适合需要频繁调整传动角度、定期拆解维护的设备工位。

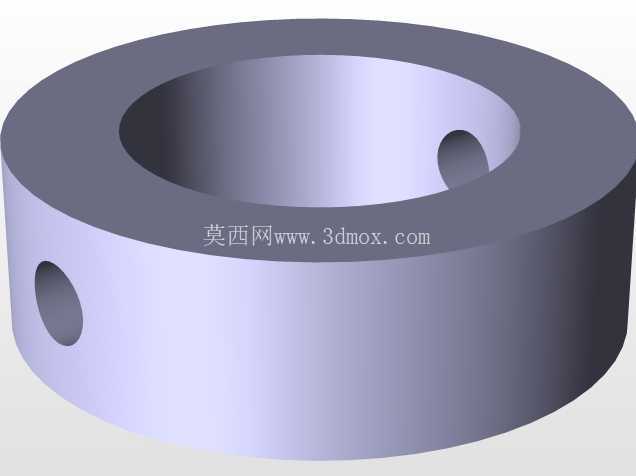

　　设计层面上，该接头的主体承力结构采用对称式布局，两侧的连接轴段分别适配不同的安装接口：一侧为等径圆柱轴段，可直接插入对应构件的安装孔内通过顶丝固定；另一侧为带定位平面的方轴段，能够传递更大的扭矩且不会出现周向打滑。顶部的锁紧压块采用圆弧贴合面设计，与接头主体的环形槽完全匹配，压块表面做了防滑纹理处理，增大接触摩擦力的同时，能够均匀分散锁紧时的接触应力，避免局部应力集中导致的构件变形。压块与主体之间通过底部的锁紧螺栓实现紧固，螺栓孔采用沉头设计，不会突出构件表面，避免与周边其他零部件产生运动干涉。

　　从安装边界与尺寸适配角度来看，该接头的整体径向最大尺寸控制在连接轴径的2.2倍范围内，轴向总长度为轴径的3.5倍，能够适配多数小型传动机构的安装空间要求。安装时需要注意，两侧被连接构件的同轴度偏差需控制在0.2mm以内，偏转角度最大不超过15°，否则会导致嵌合部位出现卡滞，加剧接触面的磨损。嵌合部位的配合公差选用H7/k6过渡配合，既保证装配时的顺畅性，又能减少传动过程中的回程间隙，提升传动精度。接头的活动铰接部位预留了0.1mm的间隙，可填充少量润滑脂降低转动时的摩擦阻力，延长构件的使用寿命。

　　在实际工况适配中，该接头可承受的最大径向载荷为轴径对应材料许用应力的70%，适用于转速不超过300r/min的中低速传动场景，不适合高速重载的动力传动场合。构件的棱角位置均做了R0.5的圆角处理，避免热处理过程中出现应力开裂，同时减少装配时的锐边划伤风险。主体结构的壁厚均匀，最小壁厚不小于3mm，能够满足常规铸造或机加工的工艺要求，若采用3D打印制作，可适当调整壁厚至2mm以降低整体重量，适配轻量化的演示类工装需求。

　　不同于一体化成型的固定接头，该分体嵌合式的结构设计允许两侧连接构件单独更换，当某一侧的轴段出现磨损或变形时，无需整体替换接头，仅需更换对应侧的嵌合构件即可，大幅降低设备的后期维护成本。铰接部位的转动阻尼可通过顶部锁紧压块的螺栓预紧力进行调节，既可以实现无阻尼的自由转动，也可以调整为带一定阻尼的悬停状态，适配需要固定角度作业的工装场景，比如小型检测设备的探头调节支架、手动操作的工装夹具定位关节等，都可以通过调整预紧力实现不同的使用需求。
