旋转转平动疲劳裂纹产生机理演示装置

　　这套机构的核心设计目标，是在实验室环境下复现交变载荷作用下构件疲劳裂纹的萌生过程，为材料疲劳性能测试、结构失效分析提供可重复的机械动作输出。不同于常规材料试验机采用的直线加载方式，该装置通过曲柄滑块类的运动转换逻辑，将输入端的连续旋转运动转化为输出端的往复直线冲击动作，可在试件接触位置施加固定频率、固定行程的循环载荷，完整覆盖从微裂纹萌生到宏观裂纹扩展的全阶段观测需求。

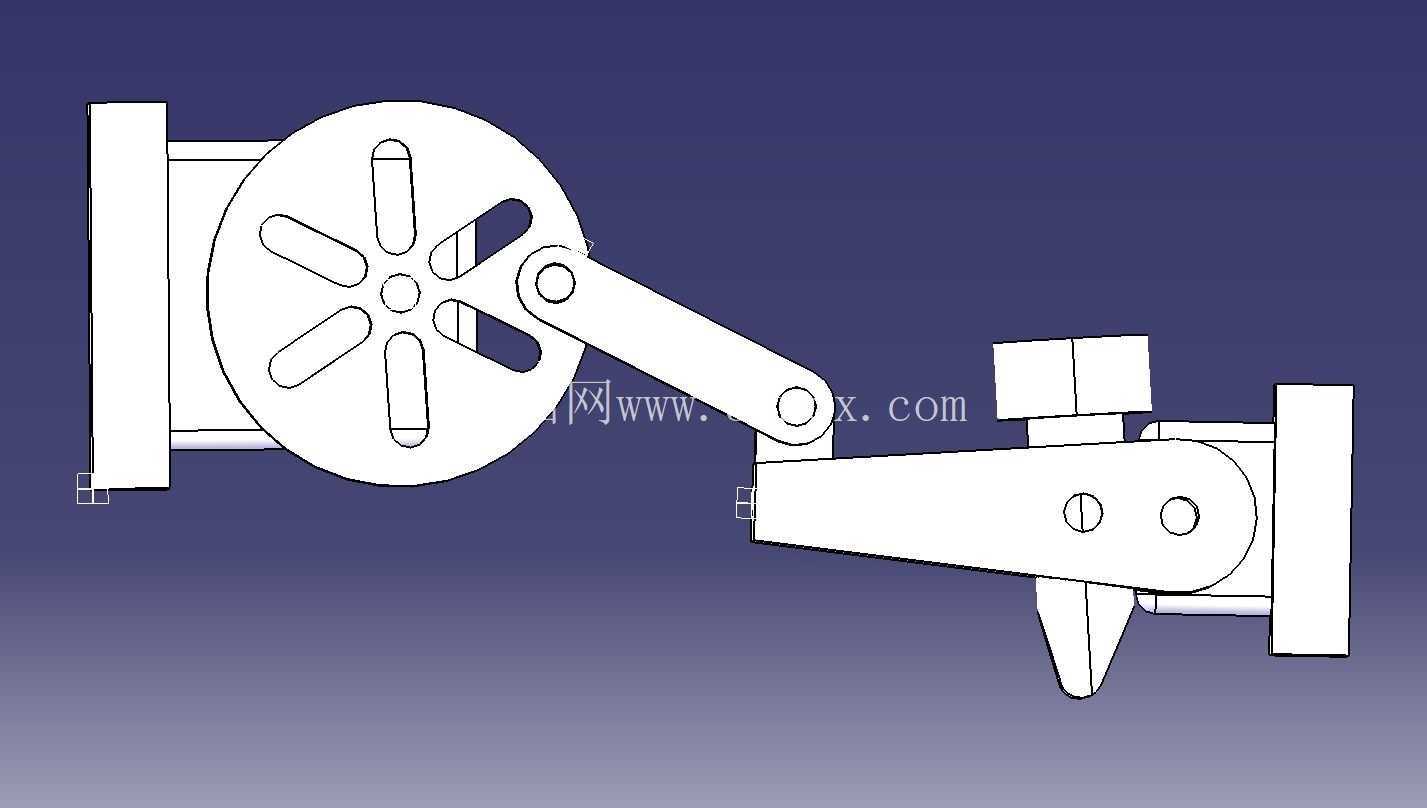

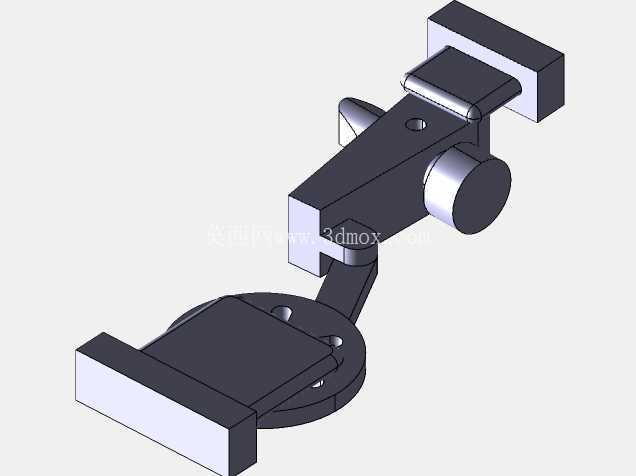

　　从结构布局来看，输入端采用带辐条减重设计的圆盘曲柄，通过销轴与传动连杆铰接，连杆另一端连接做直线往复运动的摆臂执行端，执行端末端设置可更换的试件装夹位，可根据不同试验需求更换不同材质、不同缺口形式的待测试样。整个机构的安装基准设置在左侧立式安装板与右侧卧式支撑座上，安装板预留了标准的螺栓固定孔位，可直接固定在试验台架的T型槽工作面上，支撑座则承担执行端的导向与承载作用，避免往复运动过程中出现侧向窜动，保证载荷施加方向的一致性。

　　在实际应用场景中，这类机构常被集成到材料疲劳性能测试台、零部件耐久性验证平台中，可用于模拟冲压设备的往复冲击动作、工程机械构件的交变载荷工况、紧固件的循环剪切受力状态等多种工程实际场景。相较于采用液压或伺服电机直驱的加载方案，这种纯机械结构的运动转换装置无需复杂的控制系统，仅需搭配定速旋转的驱动源即可输出稳定的循环动作，载荷频率可通过调整驱动源转速实现线性调节，行程则可通过改变曲柄盘上的铰接点径向位置进行调整，适配不同试验行程的需求。

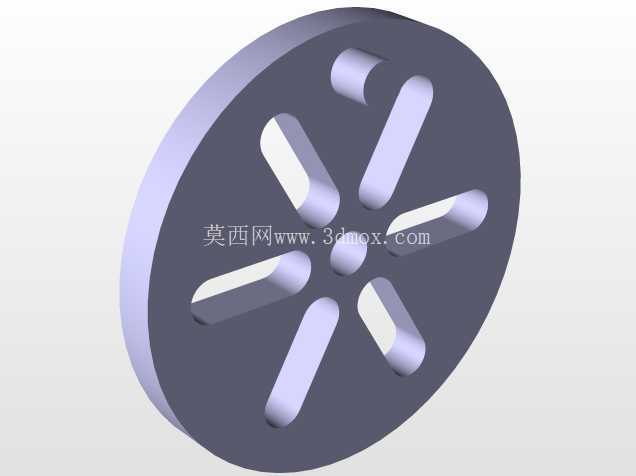

　　设计过程中，曲柄盘的辐条结构并非仅为减重考虑，每根辐条的截面均经过抗弯强度校核，可承受高速旋转下的离心力与连杆传递的交变拉力，避免曲柄自身在长期运行中出现疲劳失效；连杆两端的铰接位置均采用间隙配合的销轴连接，配合面预留了润滑脂加注空间，可降低长期往复摆动下的铰接副磨损，保证运动传递精度；执行端摆臂的转轴位置设置了耐磨衬套，可承受往复摆动过程中的径向载荷，避免摆臂出现旷量导致加载位置偏移。

　　安装边界方面，整套机构的横向安装尺寸可适配常规宽度的试验台架，输入端的曲柄盘旋转区域预留了足够的安全间隙，避免运行过程中与周边防护结构发生干涉；执行端的直线运动行程覆盖常规疲劳测试试样的变形范围，装夹位的高度可通过支撑座的垫片进行微调，保证加载头与试样的对中精度。在功能特性上，该机构可实现每分钟数百次的循环加载动作，循环次数可通过输入端的旋转编码器进行实时计数，配合裂纹观测设备可精准捕捉裂纹萌生时的循环次数阈值，为材料S-N曲线测定、结构疲劳寿命估算提供可靠的试验数据支撑。

　　不同于专用的疲劳测试设备，这套机构的结构组成简单，核心零部件均为常规机械加工件，制造成本较低，维护难度小，不仅可用于专业实验室的材料性能测试，也可用于高校机械专业的原理教学演示，直观展示旋转运动到直线运动的转换过程，以及交变载荷下疲劳裂纹的产生与扩展规律，帮助学习者理解机械结构疲劳失效的核心机理。在结构细节处理上，所有铰接位置的销轴均采用轴向挡圈固定，避免高速运行下销轴窜出；支撑座的安装面设置了定位止口，可快速实现与台架的定位安装，减少现场调试的对中工作量；曲柄盘的外圆做了倒角处理，避免旋转过程中对操作人员造成剐蹭风险，兼顾了试验功能与使用安全性。
