十字轴式万向传动联接构件结构

项目分类:通用机械零部件 发布时间:2024-12-26 ID:869572
  • 十字轴式万向传动联接构件结构
  • 十字轴式万向传动联接构件结构
  • 十字轴式万向传动联接构件结构
  • 十字轴式万向传动联接构件结构
  • 十字轴式万向传动联接构件结构

  在各类需要补偿两轴相对偏移的传动场景中,这类十字轴式万向联接构件是应用极广的基础传动部件,从常规的轻工输送设备、机床进给传动链,到重型冶金设备的轧辊传动、工程机械的行走机构传动,只要存在两轴轴线无法保证严格同轴、或是工作过程中两轴相对位置会发生动态偏移的工况,都能见到这类构件的身影。它的核心作用是在两轴存在角向偏移、径向偏移或是轴向窜动的状态下,依然能够稳定传递旋转扭矩,避免刚性联接因为轴系不对中产生的附加弯矩,防止轴系、轴承、密封件因为额外载荷过早失效。

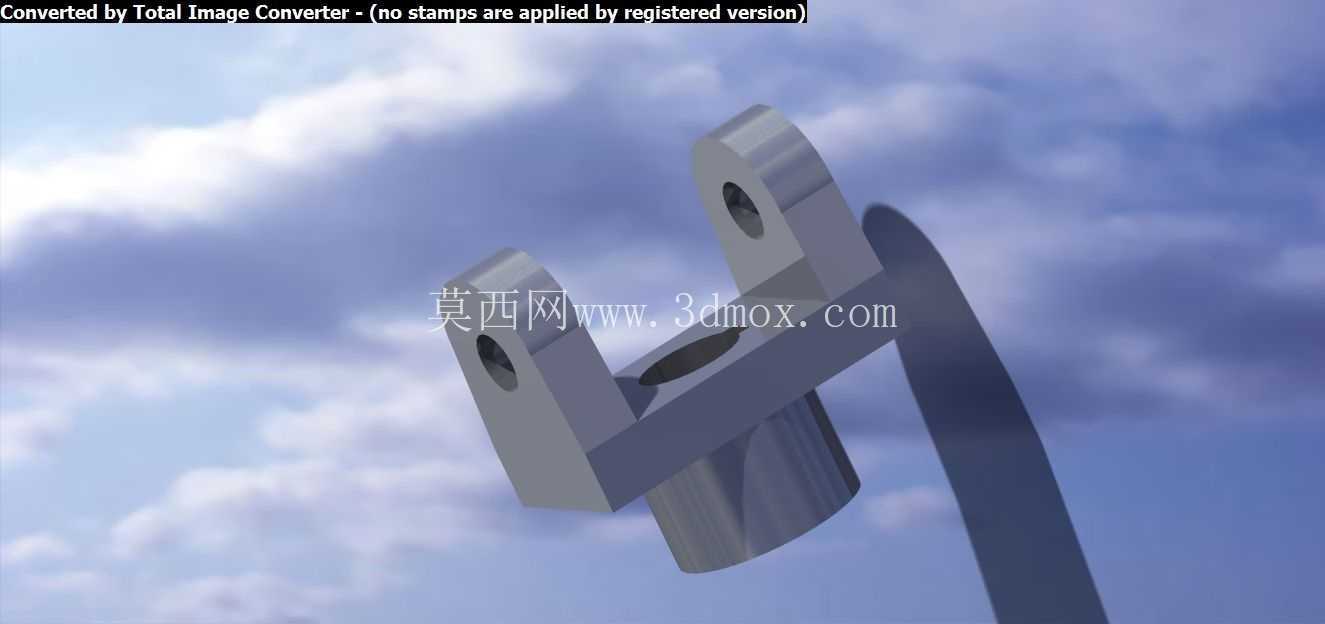

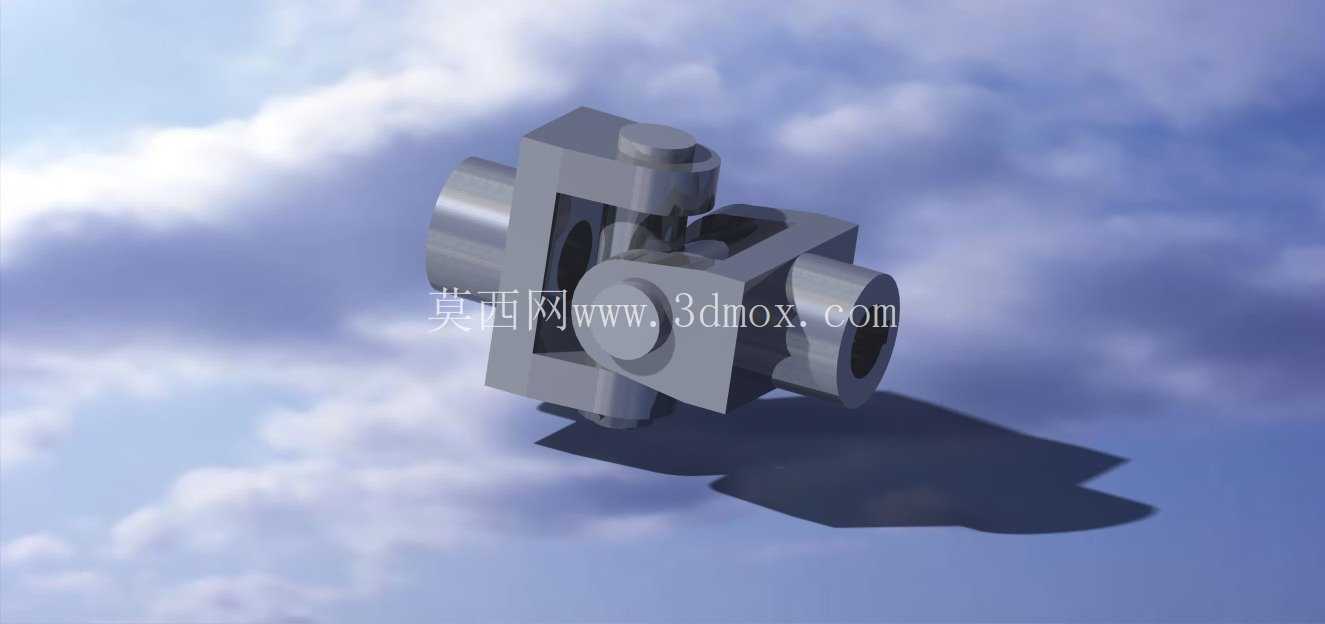

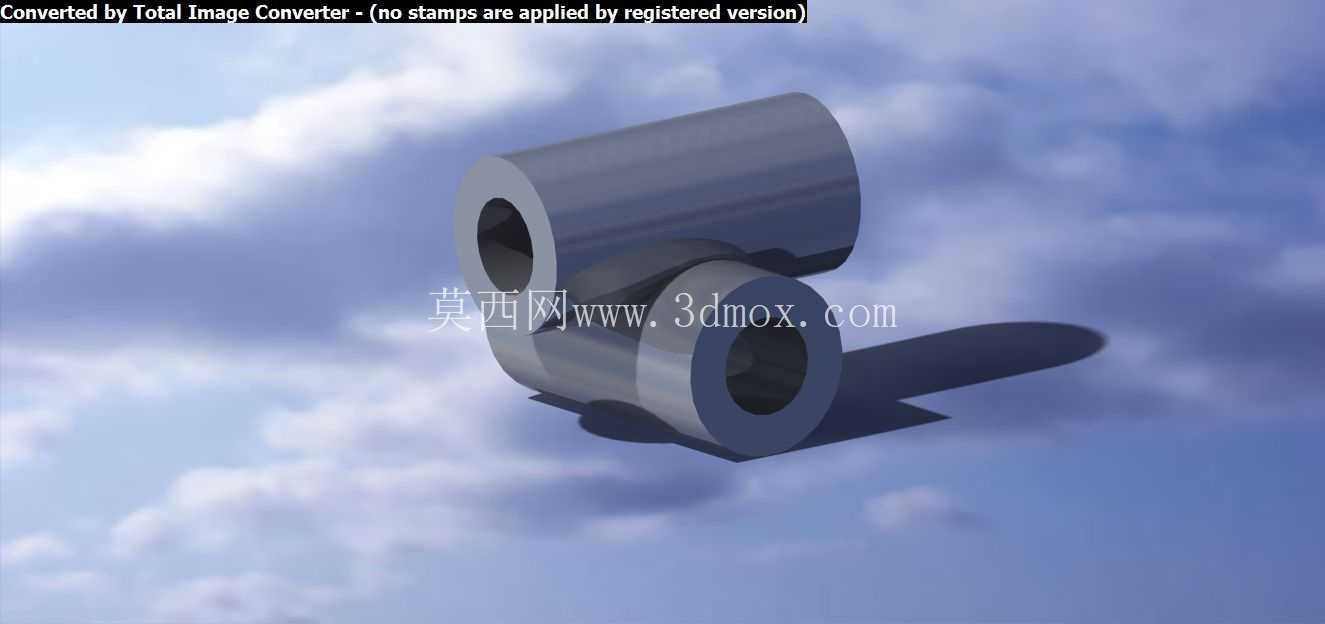

  从结构设计逻辑来看,这个构件采用了典型的十字轴铰接布局,两个叉形接头分别对应主动轴与从动轴的安装端,中间通过十字形的传动销实现两个方向的转动自由度,这种结构可以允许两轴之间存在最大可达35°到45°的角向偏移量,相比刚性联轴器只能补偿极小安装误差的特性,它的不对中补偿能力要强出数倍。设计过程中首先要考虑的是叉形接头的强度储备,因为传动过程中十字轴与叉头的配合面会承受周期性的接触应力,叉头的耳板厚度、销孔的配合公差都需要根据额定传递扭矩做匹配计算,耳板过薄会在冲击载荷下出现断裂,销孔间隙过大则会导致传动过程中出现回程间隙,影响传动精度,同时还会加剧配合面的磨损。

  安装边界方面,这类构件的两个轴端通常采用键联接或是花键联接的形式与配套轴系固定,设计时需要明确轴孔的直径公差、键槽的宽度与深度尺寸,保证与标准轴径的互换性;构件的整体外径尺寸需要考虑安装空间的回转半径,避免转动过程中与周边的机架、护罩等部件发生运动干涉。两个叉头的端面间距也需要控制在合理范围,间距过小会限制角向补偿的最大角度,间距过大则会导致十字轴的受力力臂变长,同等扭矩下的接触应力会大幅提升,缩短构件的使用寿命。

  实际应用中,单个万向联轴器在传递扭矩时存在瞬时转速波动的问题,也就是主动轴匀速转动时,从动轴会出现周期性的转速变化,角向偏移量越大,转速波动的幅度就越明显,这种波动会带来传动系统的振动与噪声,因此在对传动平稳性有要求的场合,通常会成对使用这类构件,通过合理布置中间轴的相位,抵消两端的转速波动,保证从动轴的输出转速与主动轴保持一致。设计这类成对使用的传动布局时,还需要保证两端万向节的叉头处于同一平面,同时中间轴与主、从动轴的夹角保持相等,才能达到等速传动的效果。

  从细节设计来看,十字轴与叉头销孔的配合部位通常会设计润滑通道,方便定期加注润滑脂,减少铰接部位的摩擦磨损,部分重载型号还会在销孔位置加装滚针轴承,降低转动阻力,提升传动效率,同时在铰接部位设置密封件,阻挡外界的粉尘、水汽进入配合面,避免磨粒磨损加速构件失效。构件的材料选择上,叉形接头通常采用中碳钢锻造后做调质处理,保证足够的强度与冲击韧性,十字轴则会采用渗碳钢做表面渗碳淬火处理,提升表面硬度与耐磨性,芯部依然保持足够的韧性来承受冲击载荷。

  在设备选型匹配时,首先需要核算传动系统的额定工作扭矩、最大瞬时冲击扭矩,再结合工作转速、两轴的最大偏移量、安装空间尺寸来选择对应规格的构件,不能单纯按照轴径来选型,否则容易出现小规格构件承受大载荷导致的早期断裂失效。比如在重载冲击的工况下,即使轴径匹配,也需要选择额定扭矩高一到两个等级的型号,预留足够的安全系数;而在高速传动的场合,则需要选择经过动平衡校正的高精度型号,降低高速转动时的振动量。
