5毫升医用注射器结构三维设计

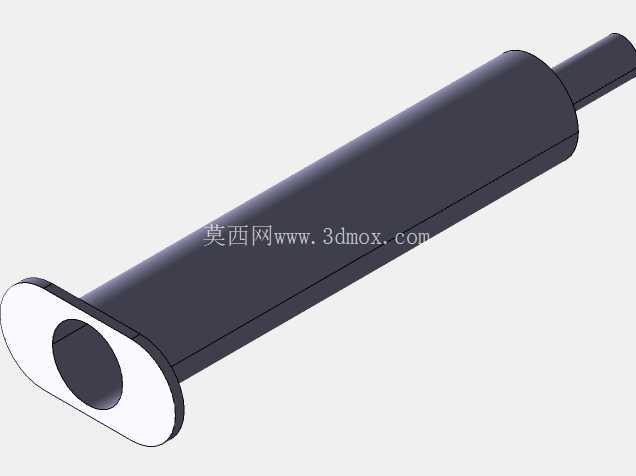

　　从设计思路来看，针筒尾部的椭圆形法兰边是核心人机交互结构，尺寸设计适配成年人食指与中指的夹持跨度，法兰边缘做了R1.2的圆角处理，避免长时间夹持操作时硌伤手指，法兰厚度控制在2.5mm，兼顾结构强度与材料用量平衡，在常规推注力作用下不会出现翘曲变形。针筒主体的内壁粗糙度要求达到Ra0.8以下，设计时预留了0.03mm的配合间隙，既保证橡胶活塞能顺畅滑动，又能形成可靠的密封面，避免抽吸或推注过程中出现液体回流、渗漏问题。针筒外壁预留了清晰的刻度标识区域，刻度线间距严格对应1毫升容量间隔，最小分度值为0.2毫升，满足临床给药时的剂量读取精度要求。在临床诊疗、实验室液体移取、药剂精准配比等场景中，5毫升规格的注射器是应用频次极高的基础器具，其结构合理性直接影响操作手感、剂量控制精度与使用安全性。本次设计的5毫升注射器整体采用同轴式圆柱结构布局，核心部件包含带法兰边的针筒、可沿筒壁轴向滑动的活塞推杆、前端标准鲁尔接头结构，各部件配合公差经过反复校核，确保推杆滑动时无卡滞、无漏液，同时能提供清晰的阻尼反馈，方便操作人员精准控制推注速度与剂量。前端的鲁尔接头采用标准6:100锥度设计，可适配通用规格的注射针头、输液器接头等配套部件，接头根部做了加强筋过渡，避免针头安装或拆卸时出现根部断裂问题。推杆部分采用十字筋截面结构，相比实心圆柱结构可减少40%左右的材料用量，同时保证足够的轴向抗弯强度，推注过程中不会出现推杆弯曲、卡滞的情况，推杆尾部的按压盘直径设计为12mm，适配拇指按压的接触面积，表面做了微凸的弧面处理，按压时受力更均匀，不会出现打滑问题。

　　从安装边界与尺寸参数来看，整个注射器装配完成后总长度为82mm，针筒外径为12.8mm，内径为10.2mm，有效储液长度为62mm，刚好满足5毫升额定容量的存储需求，推杆的最大行程为60mm，预留2mm的安全行程，避免活塞推到针筒最前端时出现过度挤压导致的部件损坏。在实际应用场景中，该结构不仅可用于常规的肌肉注射、静脉推注给药，还可用于实验室少量试剂的精准移取、工业点胶场景下的小容量胶液输送，不同应用场景下仅需更换前端适配的针头或出液嘴即可，结构通用性极强。

　　设计过程中重点校核了各部件的同轴度误差，整体同轴度控制在Φ0.05mm以内，避免推杆滑动时出现偏磨，延长器具的使用寿命，同时针对一次性使用的场景，材料选用上适配医用级聚丙烯的成型特性，所有壁厚均匀控制在1.2-1.8mm之间，避免注塑成型时出现缩痕、缺胶等缺陷，适合大批量注塑生产。针筒与活塞的配合阻力经过多轮模拟验证，推注力控制在2-5N区间，既不会因为阻力过小导致推注速度失控，也不会因为阻力过大增加操作人员的手部疲劳，在抽取粘稠度较高的药剂时，也能保证操作顺畅。另外，法兰边的位置设计在针筒尾部3mm处，夹持时手指的受力点与针筒重心重合，单手持握操作时稳定性更好，即使是快速推注操作也不会出现器具滑脱的问题。

　　推杆上的止退结构设计在距离活塞安装位58mm处，当推杆抽到最大量程位置时，止退卡扣会与针筒尾部的限位台卡合，避免推杆被整体拉出针筒，防止抽吸过程中出现活塞脱落导致的液体洒落、污染问题。整个结构没有多余的复杂特征，所有棱角都做了圆角过渡，避免生产、运输、使用过程中出现锐边划伤的风险，同时结构简单可靠，装配工序少，适合自动化生产线的快速组装，能有效控制生产制造成本，满足医疗耗材大批量、低成本、高可靠性的生产要求。
