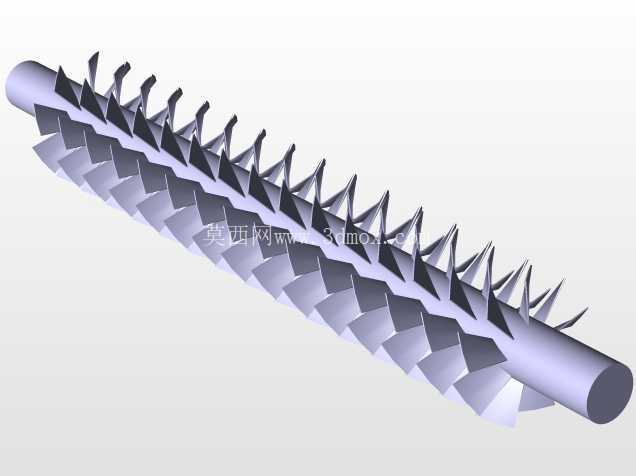

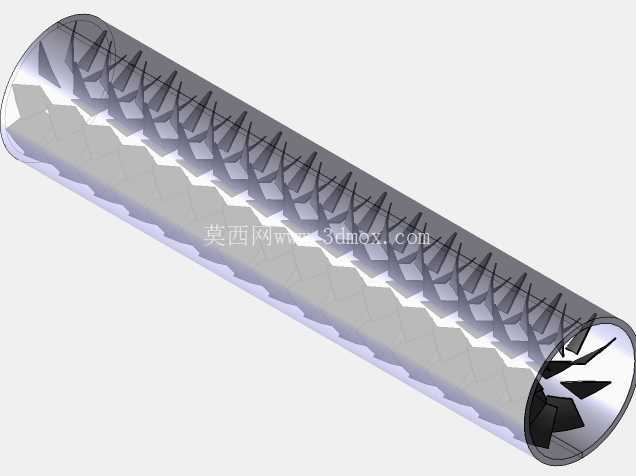

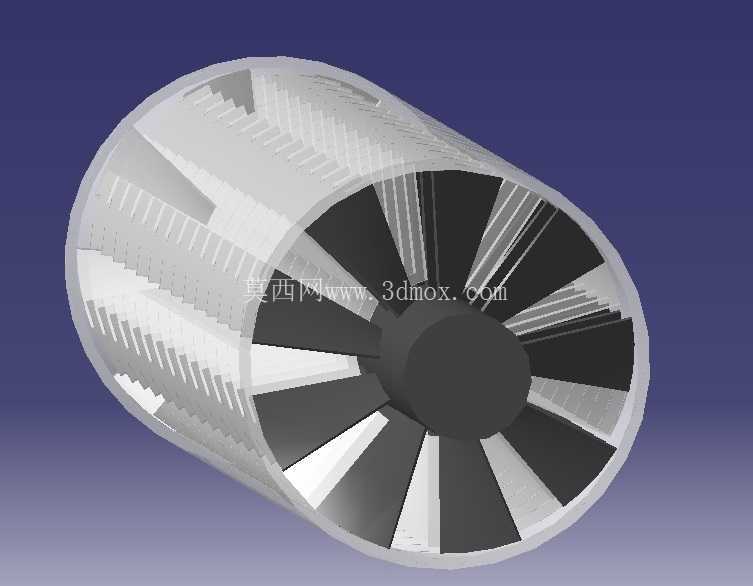

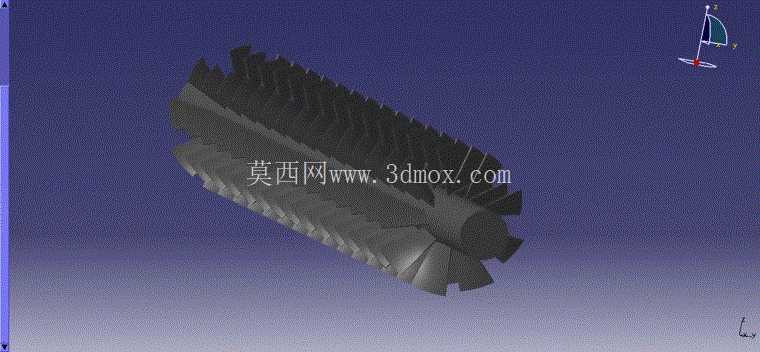

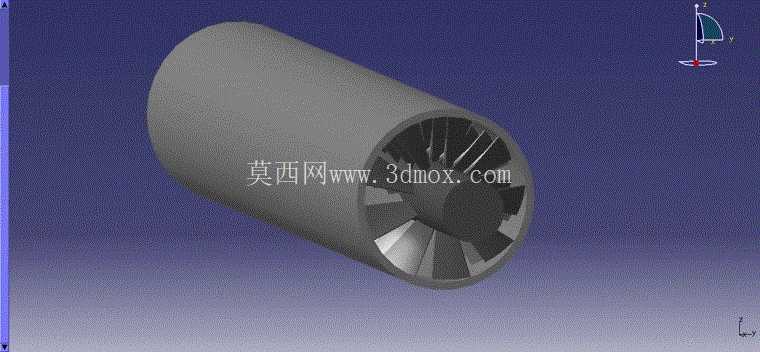

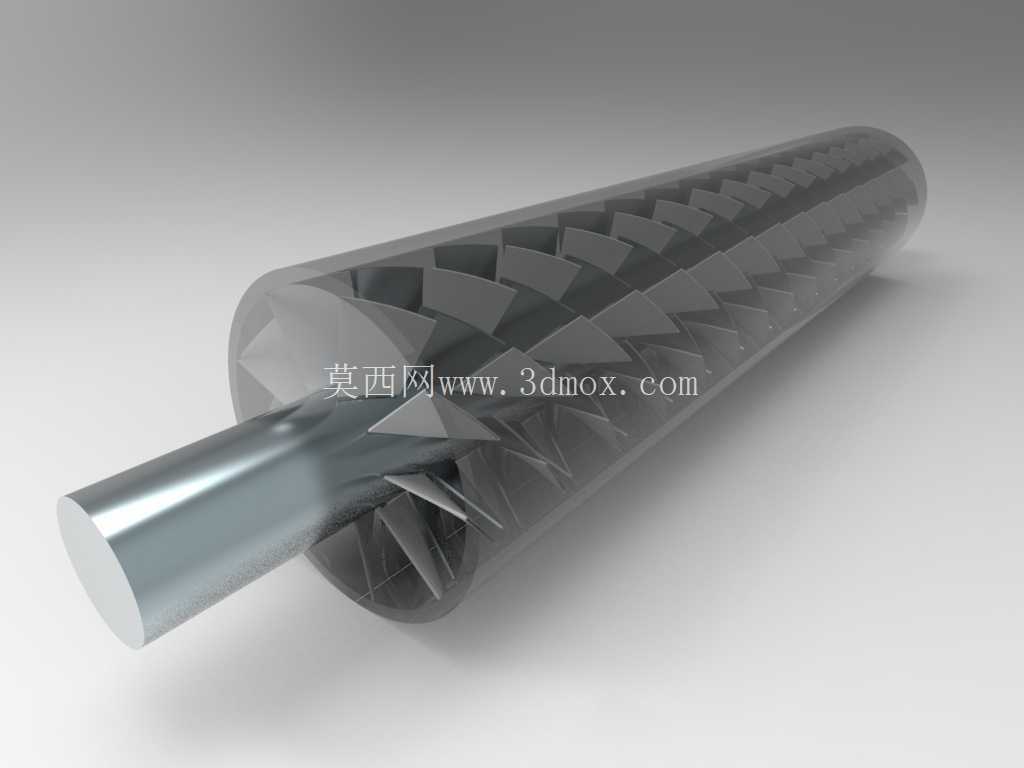

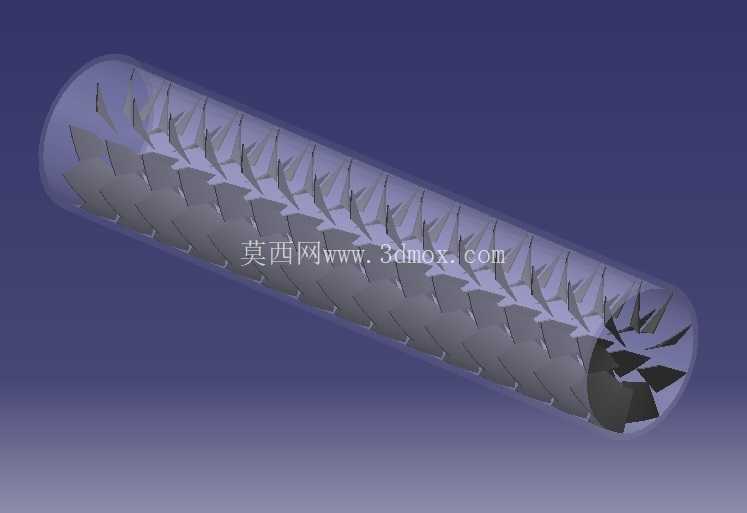

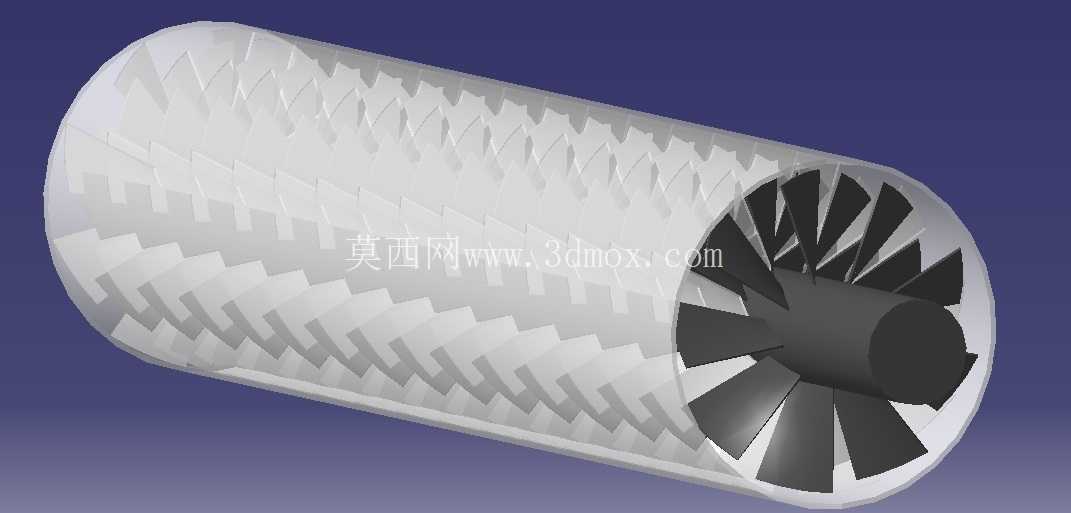

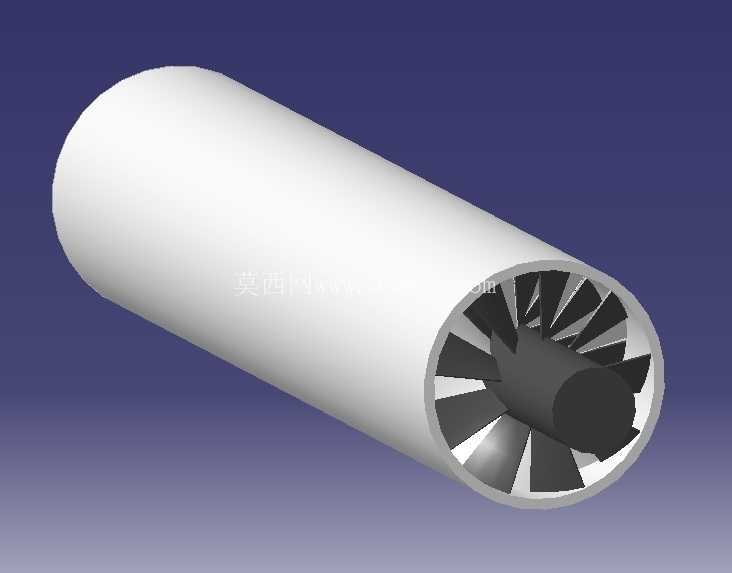

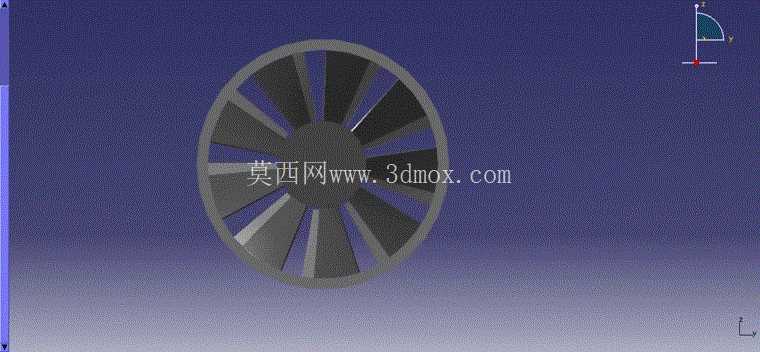

涡轮机叶片组结构三维设计

　　在流体能量转换类设备的结构设计中，涡轮叶片与导向叶片的匹配度直接决定整套设备的能量转换效率，这套三维结构完整还原了涡轮级的核心配合关系，可直接用于动力涡轮、烟气透平、小型膨胀机等设备的前期方案验证与结构干涉检查。从实际应用场景来看，这类带导向叶片的涡轮结构，广泛适配于中小型燃气轮机的动力端、工业余热回收系统的膨胀做功单元、以及航空辅助动力装置的核心做功段，不同场景下对叶片叶型的弧度、安装角、叶顶间隙的要求差异极大，建模过程中特意保留了叶片根部与轮盘的连接过渡结构，方便设计人员根据实际工况调整榫头的配合形式，不管是采用枞树型榫头还是燕尾型榫头，都能在现有轮盘结构基础上快速修改，不需要重新搭建整体叶轮框架。

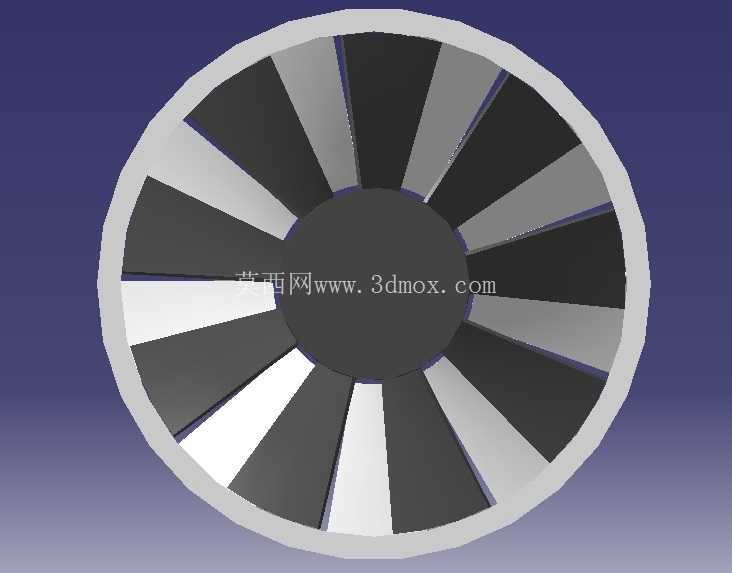

　　设计这套结构时，首先考虑的是气流在导向叶片与动叶片之间的流动平顺性，导向叶片的叶型采用了收敛式流道设计，能将上游来流的压力能平稳转化为动能，同时调整气流的出射角度，让气流以最优冲角进入动叶片流道，减少动叶片入口处的气流分离损失。动叶片的叶型则采用了带一定扭转角的变截面设计，从叶根到叶顶的安装角逐渐减小，适配不同半径处的圆周速度差异，避免叶顶部位出现气流负冲角导致的效率下降。轮盘部分的设计兼顾了强度与减重需求，轮心位置预留了标准的轴孔配合面，可根据不同的输出轴径调整孔位尺寸，轮盘外缘的叶片安装槽位置做了加厚处理，抵消高速旋转时叶片离心力带来的应力集中，轮盘腹板位置则采用了等强度设计思路，在保证结构刚度满足额定转速要求的前提下，尽可能削减腹板厚度，降低整体转动惯量，减少设备启动阶段的扭矩消耗。

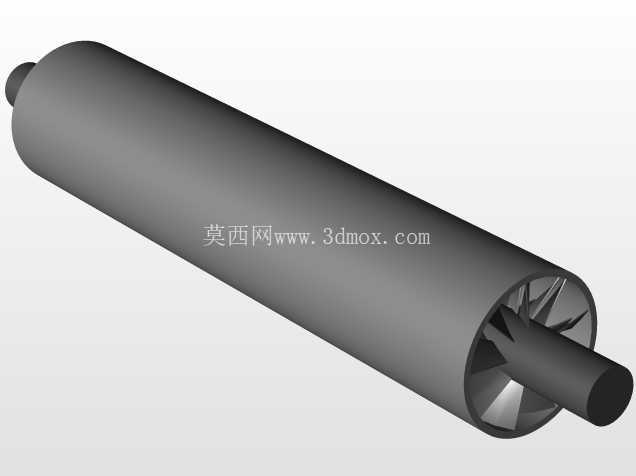

　　从安装边界来看，这套涡轮结构的轴向尺寸预留了足够的密封件安装空间，导向叶片的外环与机壳的配合面采用了圆柱面定位结构，装配时不需要额外做定位工装就能保证导向叶片与动叶片之间的轴向间隙符合设计要求，叶顶与机壳内壁的间隙控制在合理范围内，既避免高速旋转时叶顶刮蹭机壳，又能减少叶顶间隙漏气带来的效率损失。叶片表面的建模严格遵循了流体力学的型线要求，所有曲面都做了G2连续处理，后续如果需要做CFD流场仿真，可以直接导入仿真软件划分网格，不需要额外修复曲面破面。在实际设备选型阶段，设计人员可以直接通过调整叶片数量、叶高、安装角等参数，快速适配不同的流量、压比工况，比如用于余热回收场景时，可以适当增大叶高提升通流能力，用于高转速小型动力场景时，则可以减少叶片数量降低轮盘负载。

　　很多刚接触涡轮设计的工程师容易忽略导向叶片与动叶片的轴向匹配关系，要么把轴向间隙留得过大导致气流能量耗散，要么间隙过小导致运行过程中热膨胀碰磨，这套模型里特意将导向叶片出口与动叶片入口的轴向间隙设置为工程常用的经验值区间，同时在导向叶片内环位置预留了密封齿的安装位置，方便后续搭配迷宫密封减少级间漏气。另外，叶片根部的圆角过渡也做了细节还原，避免应力集中导致的叶片根部疲劳断裂，不管是用于教学演示、方案评审还是后续的加工出图，这套结构都能提供完整的结构参考，不需要从零开始梳理涡轮级的配合逻辑，能大幅缩短前期设计的周期。
