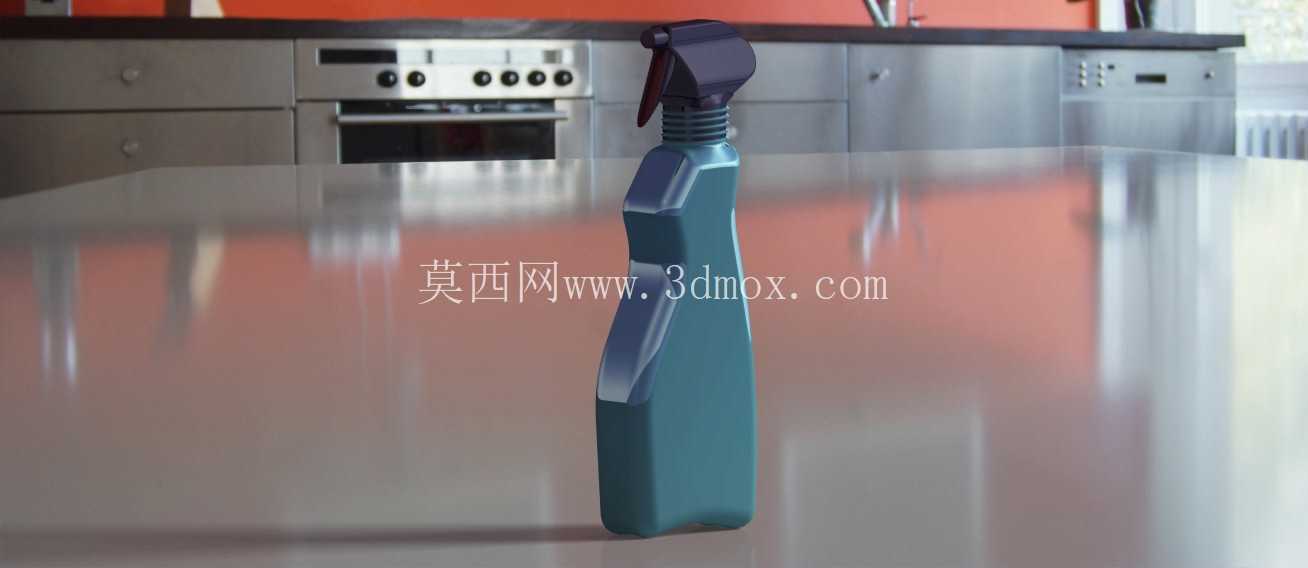

家用清洁手持曲面造型喷水瓶结构设计

　　这款手持喷水瓶的三维结构设计，核心围绕日常清洁场景的实际使用需求展开，在做曲面建模阶段就优先考虑了握持手感与液体容纳效率的平衡，没有为了追求外观异形牺牲实际使用的便利性。从实际应用场景来看，这类喷水瓶覆盖家用厨房台面清洁、卫浴除垢喷洒、家具表面护理、园艺小型植株补水等多个高频使用场景，不同场景对瓶身的握持稳定性、喷雾覆盖范围、液体残留控制都有差异化要求，建模过程中需要把这些实际使用中的细节需求拆解到每一段曲面的曲率控制上。

　　先从外形尺寸与安装边界说起，瓶身整体高度控制在单手握持的舒适区间，瓶身最大截面处的周长适配成年男性与女性的平均手掌围度，避免出现握持时手指无法完全环绕、长时间持握发力酸痛的问题。瓶底做了微向内收的平底结构，放置在平整台面上时的接触面积经过反复调整，既保证直立放置时的稳定性，不会因为轻微台面倾斜出现倾倒，又不会因为底面积过大导致瓶身内部最后残留的液体无法完全被吸管抽取，减少液体浪费。瓶身与喷头组件的连接位置采用标准螺纹接口，接口的配合公差按照日用密封容器的通用标准设定，既保证拧紧后不会出现漏液，又不会因为螺纹配合过紧导致日常更换液体时拧开困难。

　　产品功能特性层面，喷头部分的扳机行程做了适配日常按压力度的优化，按动扳机的阻尼感控制在单指发力即可轻松触发的区间，连续按动时不会出现手指酸胀的问题。喷嘴的角度与瓶身中心线保持固定倾角，喷洒时不需要刻意抬高手腕就能让液体准确落到目标清洁区域，瓶身内部的吸管长度一直延伸到瓶底最低处的凹陷位置，当瓶内液体剩余量较少时，倾斜瓶身就能让液体汇集到吸管入口处，尽可能排净瓶内余液。瓶身的曲面造型不是单纯的外观装饰，每一段曲面的弧度都经过受力模拟，当瓶身装满液体时，瓶壁的受力分布均匀，不会因为局部应力集中出现瓶身鼓胀或者长期使用后变形的问题，瓶身侧面的内凹曲面刚好贴合手掌大鱼际的贴合位置，握持时能自然找到发力支撑点，哪怕手上沾有水或者清洁剂泡沫，也能稳定握住瓶身不会打滑。

　　设计思路上，全程采用曲面建模来构建整体外形，没有使用生硬的折角过渡，所有相邻曲面之间都做了G2连续过渡，一方面是避免瓶身出现容易积灰藏污的直角缝隙，日常使用后擦拭清洁更方便，另一方面流畅的曲面过渡也能提升注塑生产时的脱模效率，减少生产过程中出现的披锋、应力痕等外观缺陷。瓶身的壁厚控制在均匀的区间，不同位置的壁厚差控制在合理范围内，避免注塑成型时出现缩痕、翘曲等问题，喷头与瓶身的配合位置做了定位止口，装配时不需要反复调整就能对准螺纹，提升装配效率。考虑到日常使用中可能出现的跌落情况，瓶身的边角位置都做了圆弧过渡处理，跌落时能通过曲面分散冲击力，降低瓶身开裂或者喷头损坏的概率。

　　从结构设计的细节来看，扳机与喷头主体的连接转轴位置做了间隙优化，长期反复按动也不会出现卡顿或者松旷的问题，喷嘴内部的流道做了平滑过渡，液体通过时不会产生紊流，保证喷雾形态均匀，不会出现水柱或者喷雾断断续续的情况。瓶身的容量设定适配日常单次清洁的使用量，不需要频繁加注液体，同时装满液体后的整体重量控制在单手持握无负担的区间，哪怕是长时间举着喷洒高处的清洁区域，也不会出现手臂过度酸胀的问题。整个模型的曲面构建过程中，每一条轮廓线都经过曲率梳检查，保证曲面光顺度，没有出现突兀的曲率波动，不管是后续做结构手板验证，还是开模生产，都能直接对接后续的生产流程，不需要再做大量的曲面修复工作。
