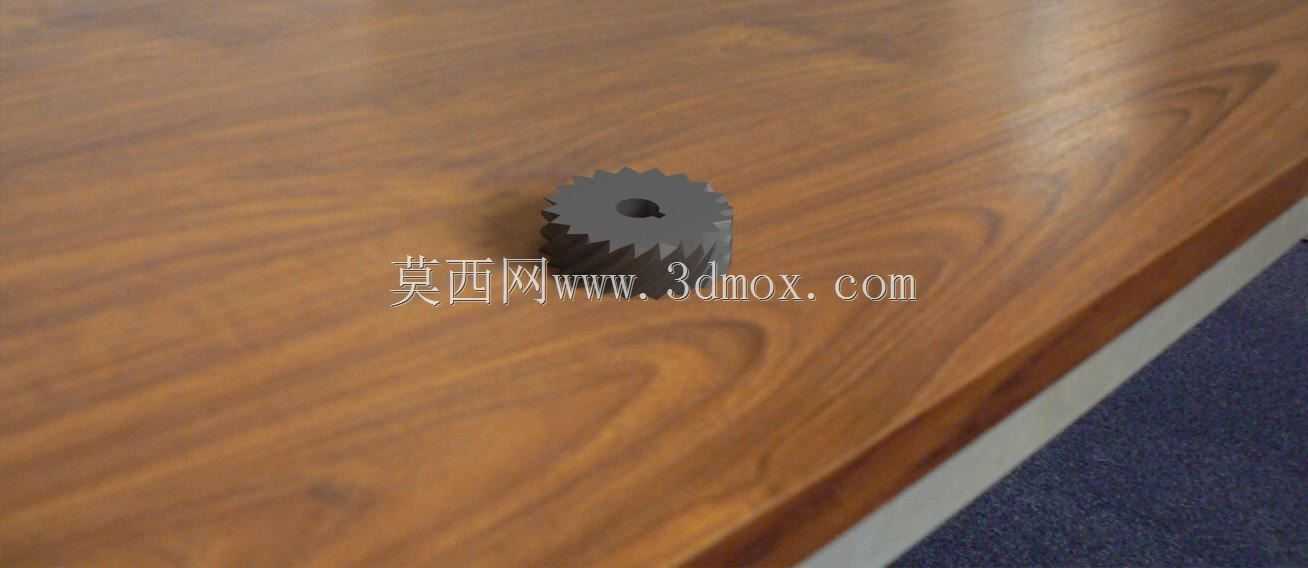

交流稳压器用直齿圆柱传动旋转齿轮

项目分类:齿轮 发布时间:2024-10-08 ID:782412
  • 交流稳压器用直齿圆柱传动旋转齿轮

  在交流稳压器的调压传动链路里,这类小模数直齿旋转齿轮承担着调压触头位移传递的核心作用,区别于重载设备用的大模数传动齿轮,这类适配稳压设备的齿轮不需要承受大扭矩载荷,但对传动间隙、转动顺畅度有较高要求,毕竟稳压器的调压精度直接和传动环节的空程误差挂钩。从结构上看,该齿轮采用标准直齿齿形设计,中心开设D型定位孔,这种孔型设计不需要额外的键槽加工,靠平面贴合就能实现和调压轴的周向固定,装配时直接压入对应轴径即可,既简化了装配工序,也能避免键连接带来的间隙累积,很适合小扭矩、频繁正反转的调压传动场景。齿部参数选用小模数设计,单齿啮合的重合度控制在合理区间,转动过程中不会出现卡滞、跳齿问题,齿顶和齿根都做了微小的圆角过渡,

  既可以减少啮合过程中的应力集中,也能降低长期往复转动带来的齿面磨损,延长零件在稳压器内部的使用寿命。设计这类齿轮的时候,首先要匹配稳压器内部的安装空间边界,齿轮的外径要避开周边的线圈支架、调压碳刷组件的活动范围,轴向厚度要和安装位的卡槽尺寸匹配,不能出现轴向窜动影响啮合精度的问题。齿形的建模过程没有采用复杂的修形处理,因为稳压器内部的传动转速极低,负载波动很小,标准渐开线齿形完全可以满足使用需求,中心D型孔的尺寸要和配套的调压轴做公差配合,选用过渡配合的公差带,既保证装配时可以顺利压入,也不会在长期转动过程中出现轴孔相对滑动的问题。实际应用中,这类齿轮通常和稳压器的调压驱动机构输出端啮合,把驱动件的旋转运动转化为调压碳刷的线性位移,

  实现输出电压的稳定调节,因为安装在稳压器的内部腔体,不需要做额外的表面防腐处理,只要保证齿面的粗糙度满足啮合要求即可,不需要过高的表面加工精度,兼顾零件的加工经济性和使用性能。建模过程中先确定中心孔的定位基准,再以此为基准绘制齿顶圆、分度圆、齿根圆,通过渐开线方程生成单齿齿形后阵列得到完整齿圈,最后对齿顶、孔边的锐边做倒钝处理,还原实际加工零件的工艺特征,避免模型出现锐边割手、应力集中的不符合实际加工要求的结构。这类齿轮的安装不需要额外的紧固件,靠轴孔的配合摩擦力就能实现固定,装配时要注意齿面的啮合间隙,间隙过大会导致调压过程中空程过大,电压调节滞后,间隙过小则会出现转动卡滞,驱动电机负载过大的问题,合理的啮合间隙控制在0.

  05到0.1毫米之间,既能保证转动顺畅,也能把传动误差控制在允许范围内。在稳压器的全生命周期里,这类齿轮的磨损量极小,因为传动扭矩低、转速慢,只要装配时没有偏心问题,基本可以做到和设备同寿命,不需要额外的维护更换。建模的时候特意还原了零件的实际加工特征,没有添加多余的装饰性结构,所有尺寸都匹配实际稳压器的安装边界,可直接用于同类稳压器的传动结构设计参考,也可以用于传动原理演示、虚拟装配仿真等场景。
