履带式输送承载调距组件结构设计

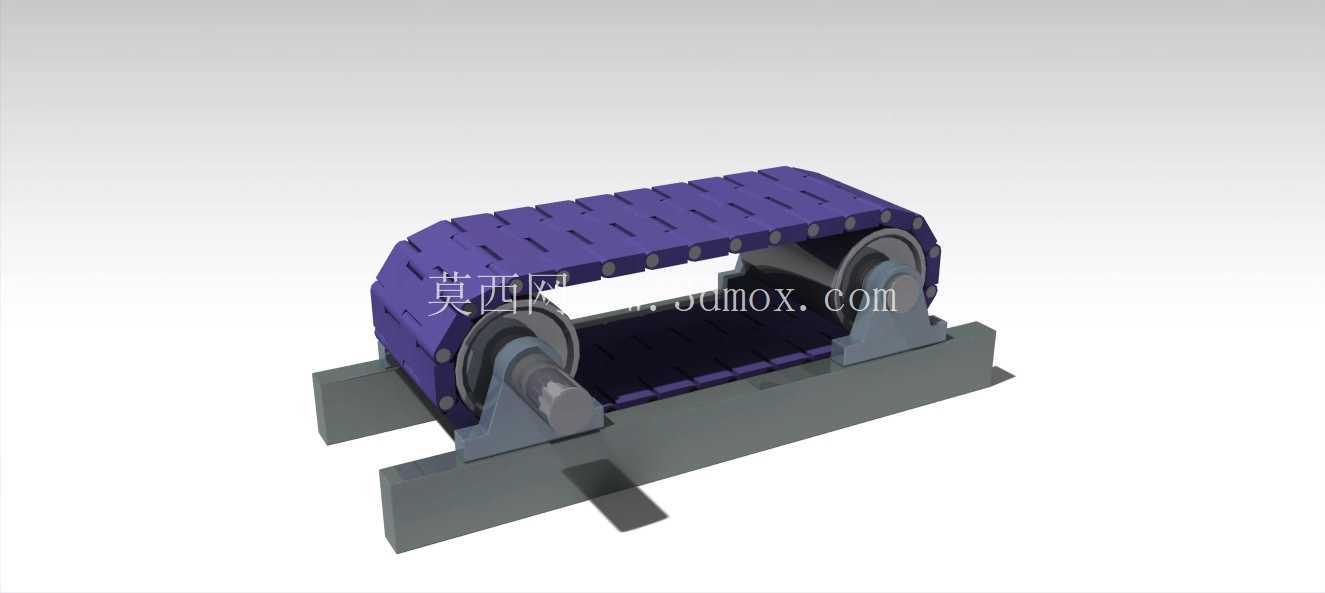

　　在连续物料输送的产线布局场景里，这类履带式承载调距组件常被用在短距离工位间的工件转运环节，尤其是需要适配不同宽度工件、同时要保证输送面平整度的装配线、检测线工位，相比普通平皮带输送，它的承载刚性更强，不会因为工件局部压强过大出现皮带凹陷跑偏的问题。从实际使用的角度看，这套组件的核心功能是通过两端可调距的传动辊张紧紫色履带链板，让整个输送面保持稳定的平面度，下方的灰铸铁支撑底座直接和设备机架的安装面贴合，不需要额外做复杂的调平结构，底座上伸出的两个安装支脚是预留的螺栓固定位，安装时可以根据产线的排布方向，选择横向或者纵向的固定孔位，适配不同机架的型材间距。

　　设计这套结构的时候，首先要考虑的是履带链板的拼接公差，每一块紫色链板的侧边都做了圆弧倒角，相邻链板通过销轴铰接，转动的时候不会出现卡滞，链板表面的开槽一是为了减轻整体自重，二是可以在输送带碎屑的工件时，让碎屑从槽缝落到下方的收集槽里，避免碎屑卡进铰接缝隙影响传动。两端的传动辊做了腰鼓型的微凸轮廓，这个细节是为了让履带在运转过程中自动对中，不会因为负载偏载出现履带脱辊的问题，传动辊的轴端伸出段是用来连接驱动电机的，轴径的尺寸匹配常规的联轴器安装尺寸，不需要额外做轴套转接就能和市面常见的减速电机输出端对接。

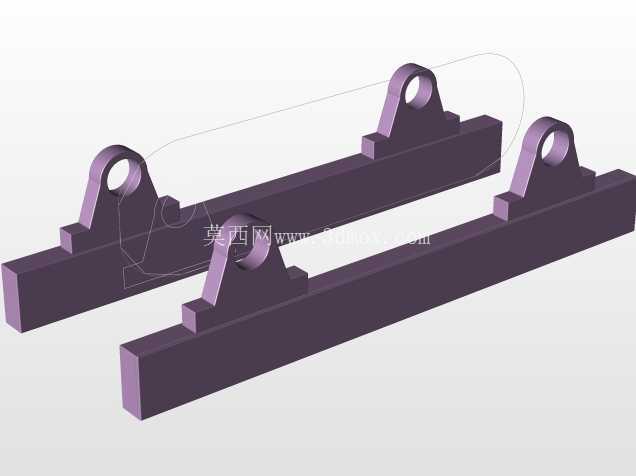

　　支撑底座的两个立板和底部的安装梁是焊接后整体加工的，安装面的平面度控制在0.1mm以内，保证两个传动辊安装后的平行度，避免因为辊筒不平行导致履带单侧磨损过快。立板上的传动辊安装孔做成长条型的腰孔，这个结构是用来调整两个辊筒的中心距，安装履带的时候可以先把辊筒间距调小，轻松套上履带之后再慢慢拉大间距张紧，张紧度调整到用手下压履带中部有10-15mm的挠度就合适，过紧会加快销轴和辊筒轴承的磨损，过松则会在启动的时候出现履带打滑跳齿的问题。

　　从安装边界来看，这套组件的整体宽度要比输送工件的最大宽度宽出80-100mm，预留出履带两侧的防跑偏挡边安装空间，底座的安装孔中心距和常用的4040、4080铝型材机架的孔位是匹配的，不需要额外打孔就能直接固定。在实际选型的时候，要注意根据输送工件的单重计算履带的单位面积负载，这套结构的链板采用改性尼龙材质，单平米承载可以达到80kg，适合输送中小型的机加工零件、电子组件或者包装件，如果是输送更重的金属工件，可以把链板换成钢制的，同时把传动辊的轴承换成重载型的深沟球轴承，提升整体的负载能力。

　　日常维护的时候，只需要定期在链板的铰接销轴位置滴注少量润滑油，清理掉槽缝里卡滞的碎屑，检查腰孔位置的锁紧螺栓有没有松动，就能保证长期稳定运转，相比网带输送结构，它的输送面更平整，不会出现网带勾挂工件边角的问题，相比滚筒输送，它的输送面没有间隙，不会因为工件底部有凸起卡进滚筒间隙，适合输送底部形状不规则的小型工件。在做产线布局的时候，这套组件可以单独作为一个输送单元使用，也可以多组拼接成长距离的输送线，相邻单元之间的对接间隙控制在5mm以内，就能保证工件平稳过渡，不会出现卡料的问题。
