工业生产用末端驱动平带平面输送设备

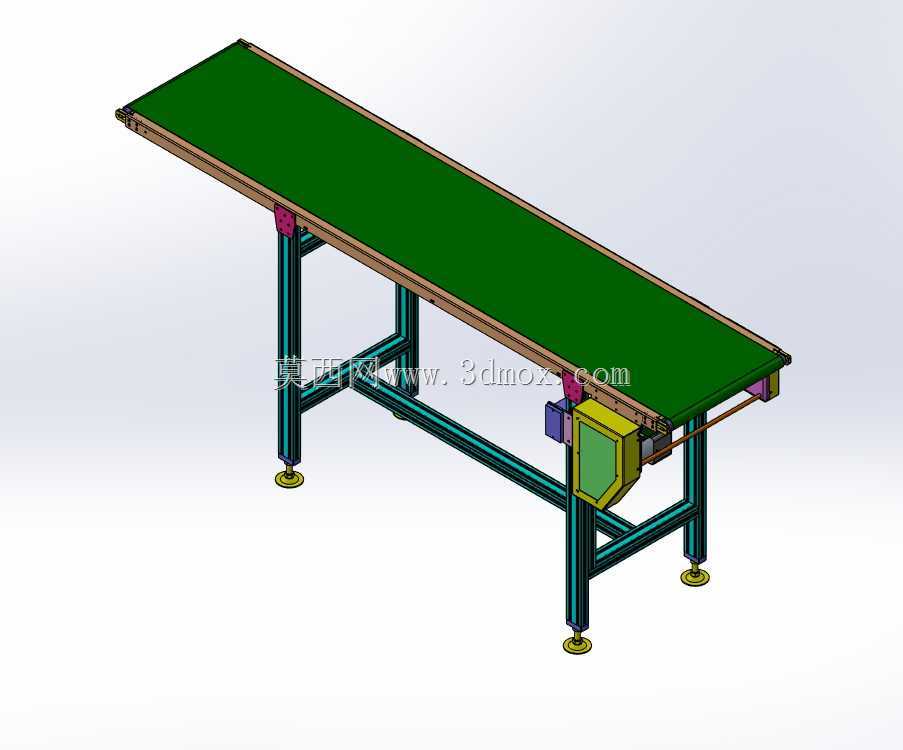

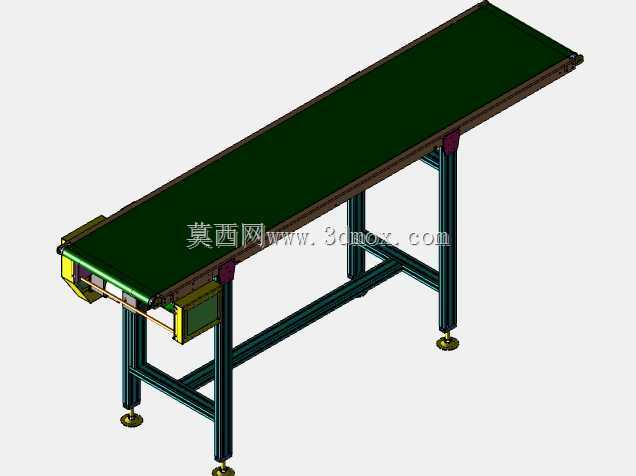

　　这款平面输送设备的三维结构设计，完全围绕轻工制造、电子组装、包装分拣等场景的常规物料转运需求搭建，没有冗余的花哨结构，所有部件的选型和排布都优先考虑现场安装、后期维护的便捷性。从实际落地的安装边界来看，设备支腿采用可调节脚杯支撑，单支腿调节行程预留了30mm的余量，可适配车间地面±15mm的平整度误差，安装时不需要额外做复杂的地面预埋处理，只需要按照机架的地脚孔位标记，在硬化地面打膨胀螺栓固定即可，机架整体宽度控制在650mm，皮带有效输送宽度为500mm，长度方向可根据产线实际接驳需求做同比例延伸，当前模型的有效输送长度为2000mm，进料端高度可在750mm到850mm之间调节，出料端高度保持和进料端水平，适合和同高度的工作台、检测工位、包装工位做无缝接驳，不会出现物料滑落、卡滞的高度差问题。

　　设备采用末端驱动的结构布局，驱动单元布置在输送方向的出料端，这样的排布可以让皮带的张紧侧靠近驱动辊，减少皮带运行过程中的打滑概率，同时驱动端集成了减速电机、传动辊、张紧调节机构，维护时只需要拆卸端侧的防护盖板就能完成轴承更换、皮带张紧度调整的操作，不需要拆解整个机架结构。皮带选用绿色PVC平带，表面摩擦系数适中，既可以保证纸箱、塑料周转箱、电子元件托盘等常规物料在输送过程中不会出现侧滑偏移，又不会因为粘度过高导致物料堆积时难以人工取放，平带下方每隔300mm设置了一根支撑托辊，托辊采用直径20mm的镀锌光轴，两端配深沟球轴承，转动阻力小，长时间运行不会出现皮带中部下塌的问题，即使输送单重15kg以内的工件，皮带的下垂量也能控制在2mm以内，不会影响物料输送的平稳性。

　　机架主体采用40*40的工业铝型材搭建，横梁和支腿之间采用角件加螺栓连接，不需要焊接作业，现场组装时只需要用内六角扳手就能完成整体拼装，后期如果需要调整输送长度、增减辅助工位，只需要拆解对应位置的螺栓就能更换型材段，不需要整体报废重做。两侧的皮带挡边采用2mm厚的钣金折弯件，高度高出皮带表面20mm，可以避免物料在输送过程中从皮带两侧掉落，挡边和机架之间采用快拆螺丝固定，清理皮带表面杂物、更换皮带时可以快速拆下挡边，不需要动用复杂的拆卸工具。驱动端的电机安装座预留了长条形调节孔，更换皮带时只需要松开电机固定螺栓，将电机向从动端方向移动就能套入新皮带，调整好张紧度之后再锁紧螺栓即可，整个更换过程单人操作就能在15分钟内完成，大幅降低产线停机维护的时间成本。

　　从实际使用的功能特性来看，这款输送设备可以适配多种生产场景的物料流转需求：在电子组装产线上，它可以接驳波峰焊出料端和检测工位，平稳输送PCB板载具，运行速度可以通过配套的调速器在0.1m/s到0.5m/s之间调节，不会因为速度过快导致载具倾翻；在包装车间里，它可以对接封箱机、贴标机的出料口，输送完成封装的纸箱，支腿的可调节结构可以适配不同高度的包装设备，不需要额外制作转接台；在小型零件加工车间，它可以放置在机床和料架之间，输送加工完成的小型金属零件，皮带表面耐轻微油污，日常清理只需要用湿布擦拭即可，不会因为少量切削液附着出现皮带腐蚀、开胶的问题。

　　设计过程中特意规避了很多非标输送设备常见的结构缺陷：比如将所有的传动转动部件都设置了防护盖板，避免车间内的杂物、操作人员的衣物卷入传动部位；支腿底部的脚杯采用橡胶减震垫，设备运行时的震动可以通过脚杯缓冲，不会因为震动传导导致地面上的工具、物料移位；皮带的纠偏结构设置在两端的辊筒处，两端辊筒的轴承座都预留了调节螺丝，运行过程中如果出现皮带跑偏的问题，只需要微调对应侧的调节螺丝就能完成纠偏，不需要拆解设备结构。整体结构没有采用特殊定制的非标零部件，所有的型材、紧固件、轴承、辊筒、电机都是市面上的通用标准件，后期更换配件时不需要单独开模定制，能有效降低设备的全生命周期使用成本，对于中小规模生产车间的产线搭建来说，这种结构的输送设备适配性强，安装维护简单，不需要配备专业的设备维护团队就能完成日常的保养和故障处理。
