单缸曲柄连杆活塞传动机构展示模型

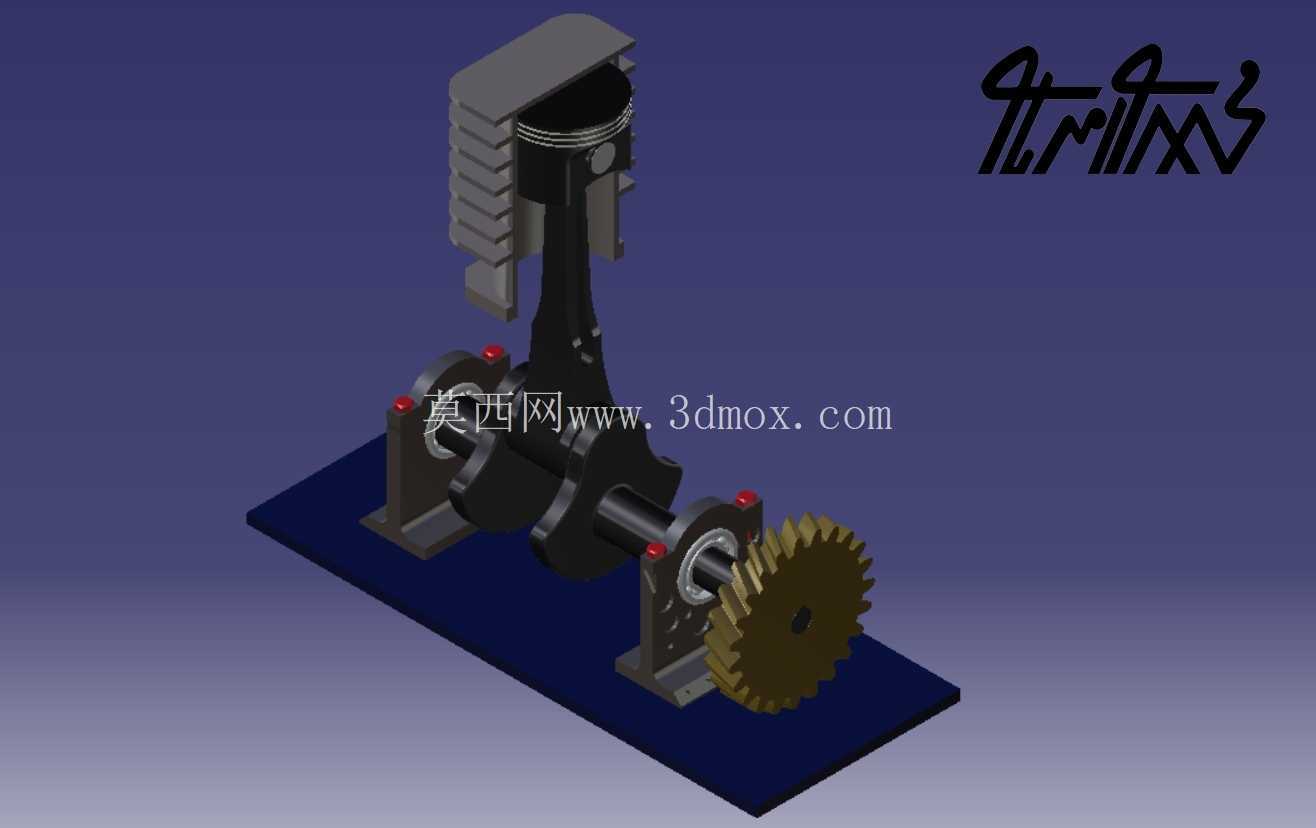

　　这套曲柄连杆活塞传动结构，常被用于教学演示台、小型动力试验装置的原理展示场景，也可作为内燃机结构认知实训的具象载体，帮助刚接触动力机械的从业者快速理解往复运动与旋转运动的转换逻辑。从实际功能来看，这套结构完整复现了动力转换的核心路径：活塞在气缸套内做上下往复直线运动，通过活塞销将力传递给连杆，连杆带动曲轴做回转运动，曲轴输出端搭配的直齿圆柱齿轮，可将动力传递至外接负载端，整套传动链没有冗余结构，每个部件的受力路径都清晰可查。

　　设计过程中优先考虑了运动干涉的规避，活塞的裙部长度与曲轴曲柄半径的比值控制在1.8:1，避免活塞运动到上下止点时出现摆幅过大蹭缸的问题；连杆大小头的中心距按照曲柄半径的3.2倍设定，既保证了传动过程中连杆摆角处于合理区间，降低活塞侧面对缸壁的侧向压力，也控制了整套机构的整体高度。曲轴的支撑采用双轴承座布局，两个轴承座分别布置在曲柄两侧的轴颈位置，安装基面统一落在同一块安装底板上，底板上的安装孔位按照标准型材的孔距设定，可直接固定在铝型材实训台架或者试验台面板上，不需要额外加工转接板。

　　从安装边界来看，整套机构的横向安装尺寸以齿轮的最大齿顶圆为边界，预留出齿轮啮合的侧隙空间，纵向尺寸以活塞上行到上止点时的顶部高度为上限，不会超出常规实训台的安装围挡范围；活塞环槽的位置按照实际气环、油环的布置逻辑设计，虽然是展示模型，但环槽的宽度、深度比例与实际内燃机活塞保持一致，可直接用于讲解活塞环的密封、刮油原理。曲轴的平衡块结构也做了还原，平衡块的配重位置与曲柄方向相反，可抵消活塞连杆组往复运动产生的一阶惯性力，让整套机构在手动盘动或者低速运转时保持平稳，不会出现明显的抖动。

　　齿轮与曲轴输出端采用平键连接，键槽的位置与曲轴的曲柄转角保持对应，可直观展示点火正时或者配气正时的对位逻辑，方便讲解动力传递过程中的相位匹配关系。连杆大头采用剖分式结构设计，和实际内燃机的连杆装配逻辑一致，可拆解后单独观察轴瓦的安装位置，也能模拟实际检修过程中连杆与曲轴的装配流程。气缸套的外壁做了散热鳍片结构，还原风冷内燃机的气缸散热特征，鳍片的间距、高度比例符合风冷散热的设计逻辑，并非单纯的外观装饰，可用于讲解风冷散热的换热面积计算逻辑。

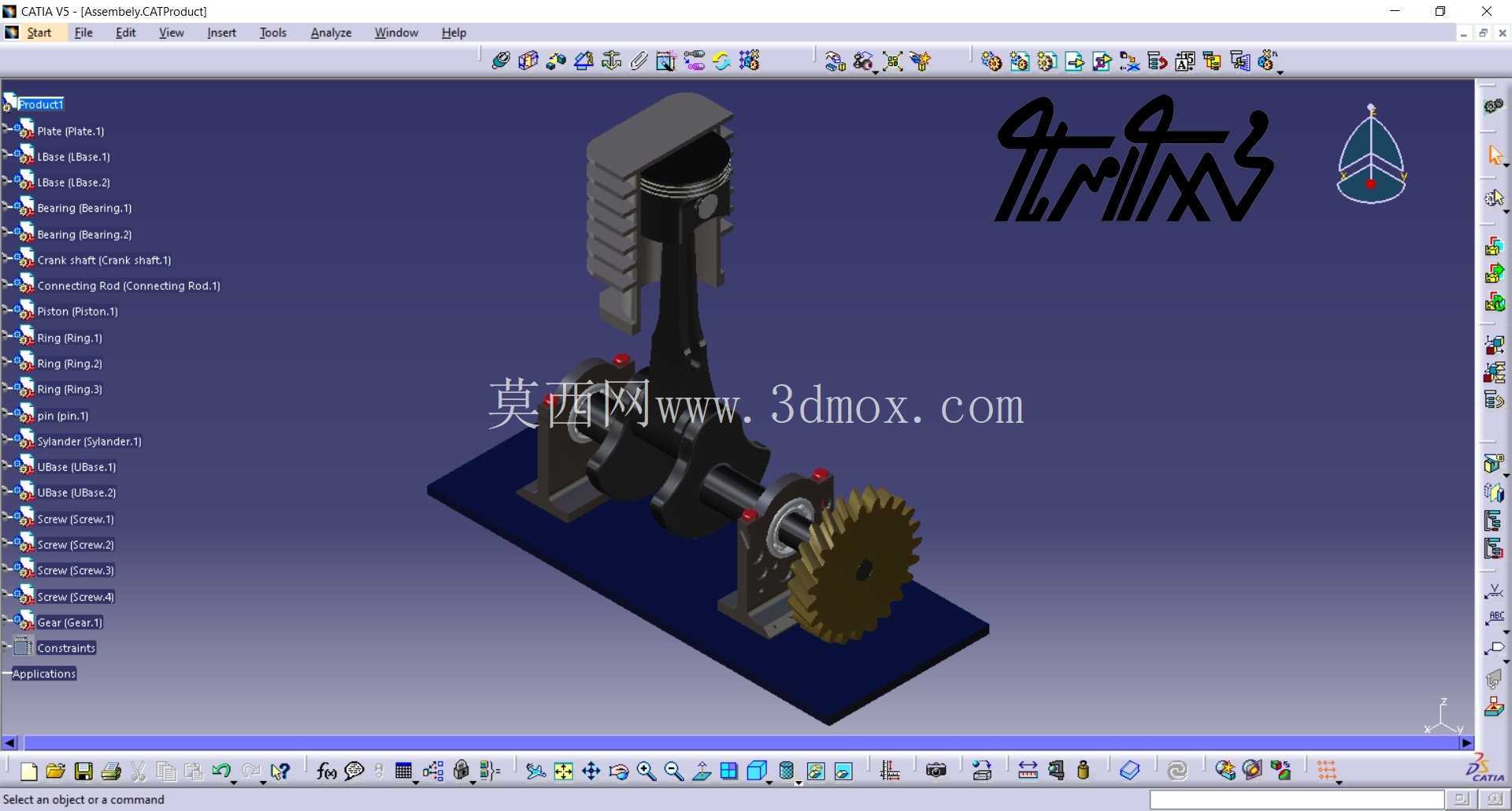

　　整套结构的所有转动副位置都预留了标准轴承的安装位，若需要制作可实际运转的实物样机，直接选用对应内径的微型深沟球轴承即可完成装配，不需要对现有结构做二次修改；安装底板上的每个部件固定孔位都做了沉头设计，固定螺丝安装后不会突出底板平面，保证底板放置或者固定时的平面度，也避免螺丝突出剐蹭安装台面。在做运动仿真时，这套结构的配合关系完全按照实际机械配合设定，活塞与缸套为间隙配合，连杆大小头与活塞销、曲轴曲柄销为转动配合，轴承座与曲轴轴颈为转动配合，齿轮的啮合侧隙按照0.1倍模数设定，仿真运转时不会出现卡顿或者穿模的问题，可直接用于运动学分析，提取活塞的运动速度、加速度曲线，也能分析曲轴不同转角下的连杆受力变化，为后续的小型动力装置改装、原理验证提供基础的结构参考。
