工业配套电机鼓风机结构设计方案

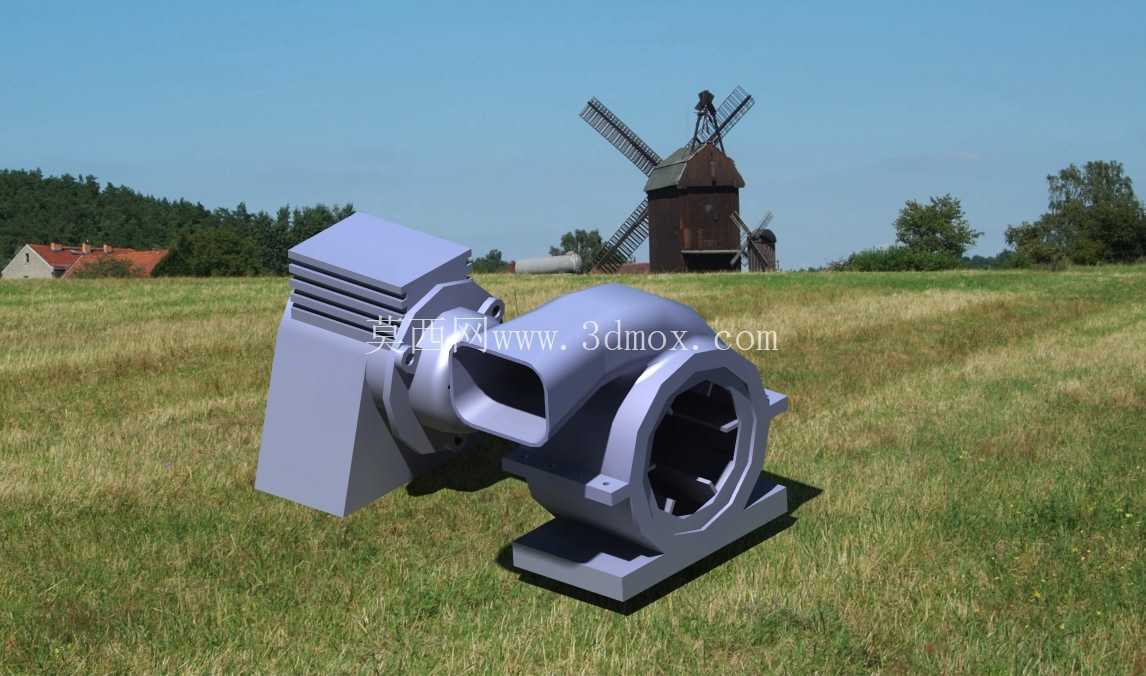

　　在工业生产的通风换气、物料输送、设备散热等场景中，这类直连式电机鼓风机是应用频次极高的通用动力部件，不同于大型离心风机的重载荷设计，这款集成式结构的鼓风机更适配中小型设备的配套需求，常见于小型生产线的工位送风、电子设备机柜散热、轻型物料的负压输送、农业小型加工设备的风选环节，甚至部分户外临时作业场景的通风补风也会选用这类结构紧凑的机型。从结构设计逻辑来看，这款模型采用了电机与风壳直连的集成化布局，没有额外设置传动联轴器或者皮带轮结构，一方面能大幅压缩整机的轴向安装尺寸，减少设备配套时的空间占用，另一方面也能消除传动环节的功率损耗，让电机输出的扭矩直接传递给风轮，提升整机的运行效率。

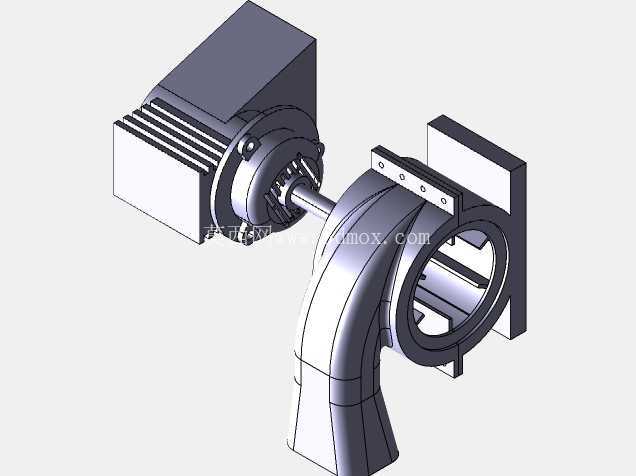

　　风壳部分采用了蜗壳式流道设计，建模时严格遵循等环量流道的曲率变化规律，进风口设置在风壳轴向中心位置，采用渐扩式的导流结构，能有效降低进风时的紊流损失，出风口为方形法兰接口，法兰面预留了均匀分布的螺栓安装孔，方便对接不同规格的通风管道，安装时可以根据现场管路走向调整出风口的朝向，适配不同的布管需求。电机端的散热筋结构沿着机壳轴向均匀排布，筋条高度和间距经过匹配设计，既能保证电机运行时的热量通过筋条快速散出，又不会因为筋条过密导致积灰难以清理，电机的安装底座与风壳底座为一体化铸造结构，底座上开设了长圆形的安装固定孔，安装时可以在小范围内调整整机的固定位置，降低安装底座的加工精度要求，适配更多不同孔位的安装机架。

　　从安装边界来看，整机的重心落在底座中心区域，安装时不需要额外设置配重结构，固定螺栓选用常规的普通六角螺栓即可满足固定强度要求，进风口位置预留了防护网的安装卡槽，实际生产应用时可以加装金属防护网，避免大尺寸杂物被吸入风轮造成卡滞损坏。风轮部分采用前向式多叶片结构，叶片与轮盘的连接位置做了圆弧过渡处理，建模时充分考虑了风轮的动平衡余量，每个叶片的型线完全一致，重量偏差控制在极小范围内，能有效降低高速运行时的振动值，减少运行噪音。在实际选型配套时，需要注意这款鼓风机的出风口风速与电机转速直接相关，对接的管路弯头数量不宜过多，否则会大幅增加风阻降低送风效率，安装位置要避开积水或者高湿度的区域，避免电机绕组受潮影响绝缘性能。

　　不同于分体式风机的拆装维护逻辑，这款集成结构的鼓风机在检修时只需要拆开风壳侧的端盖即可接触到风轮结构，不需要拆解电机本体，日常维护只需要定期清理进风口防护网的积尘，检查底座固定螺栓的紧固状态即可，维护成本相对较低。从建模细节来看，所有的连接螺栓孔位都做了沉台处理，避免螺栓安装后突出表面影响周边部件的布置，风壳与电机的连接法兰位置预留了密封槽，安装密封胶条后可以避免风压泄漏，提升整机的送风效率，电机的接线盒位置设置在机壳侧上方，接线时不需要额外预留过大的操作空间，适配紧凑的安装环境。
