钣金折弯加强筋弯管连接结构件

项目分类:变压器 发布时间:2024-12-26 ID:869860
  • 钣金折弯加强筋弯管连接结构件
  • 钣金折弯加强筋弯管连接结构件
  • 钣金折弯加强筋弯管连接结构件
  • 钣金折弯加强筋弯管连接结构件
  • 钣金折弯加强筋弯管连接结构件

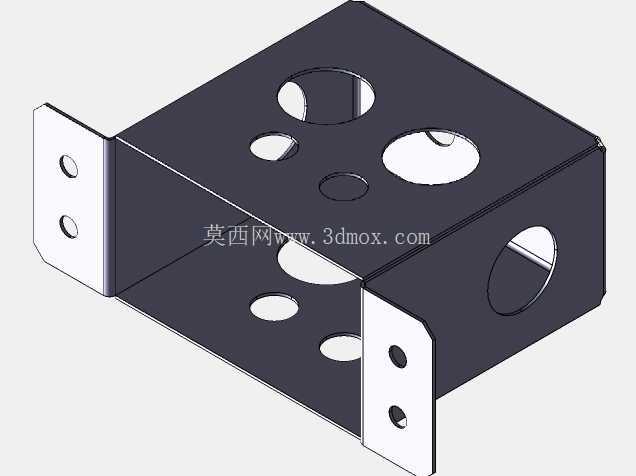

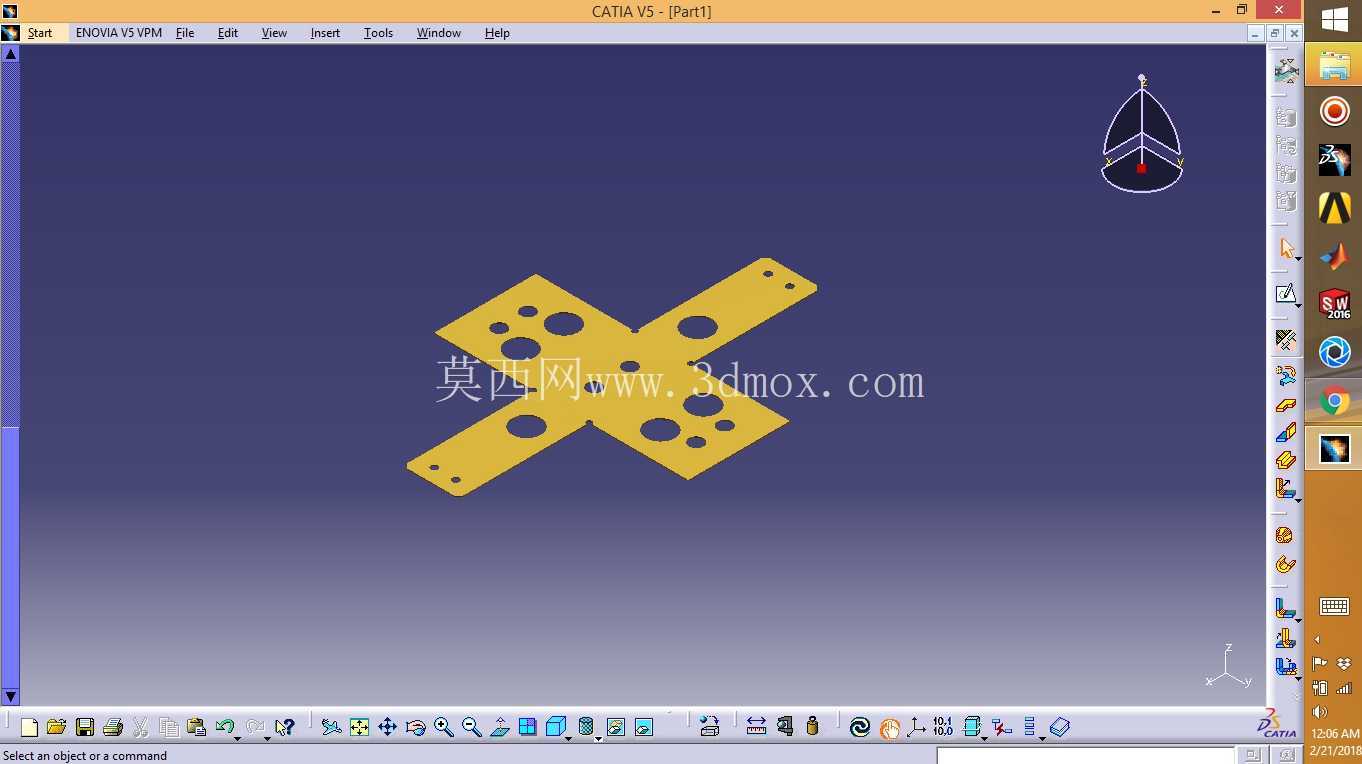

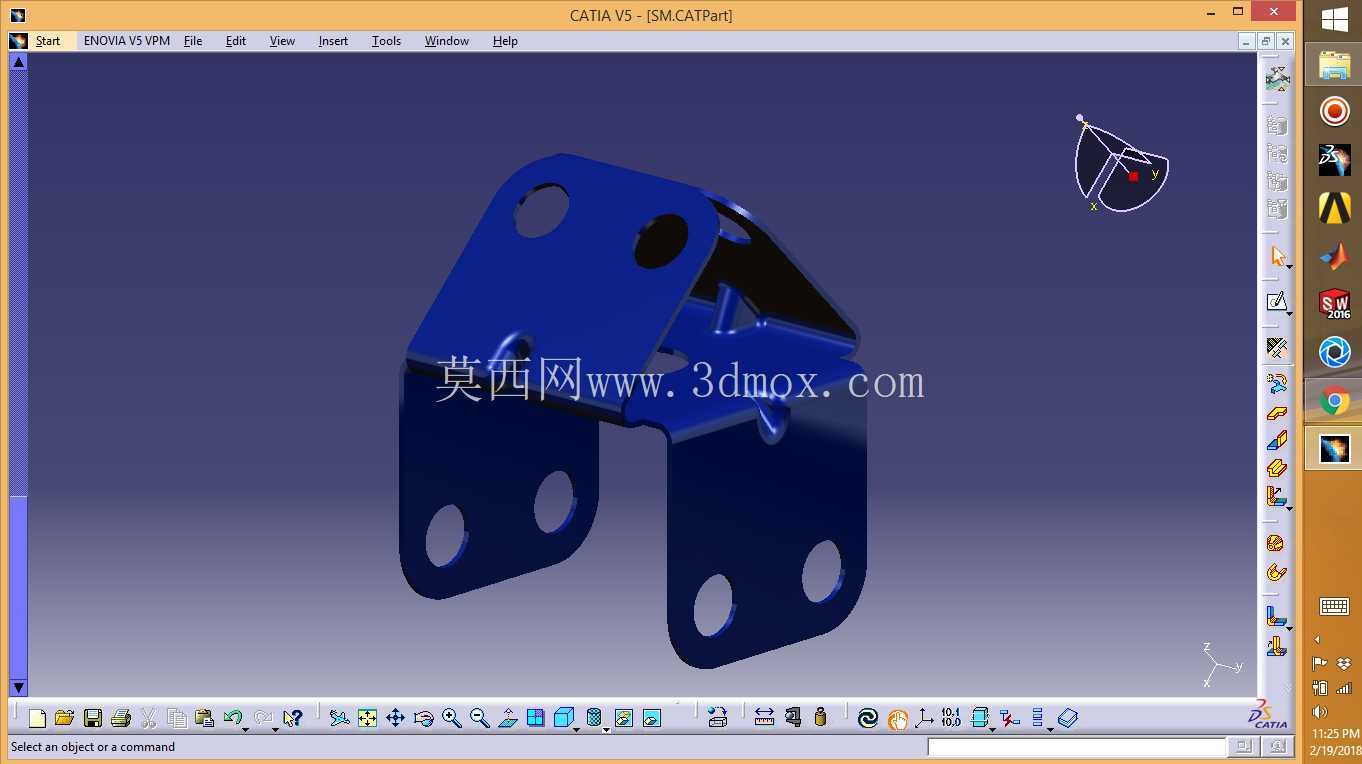

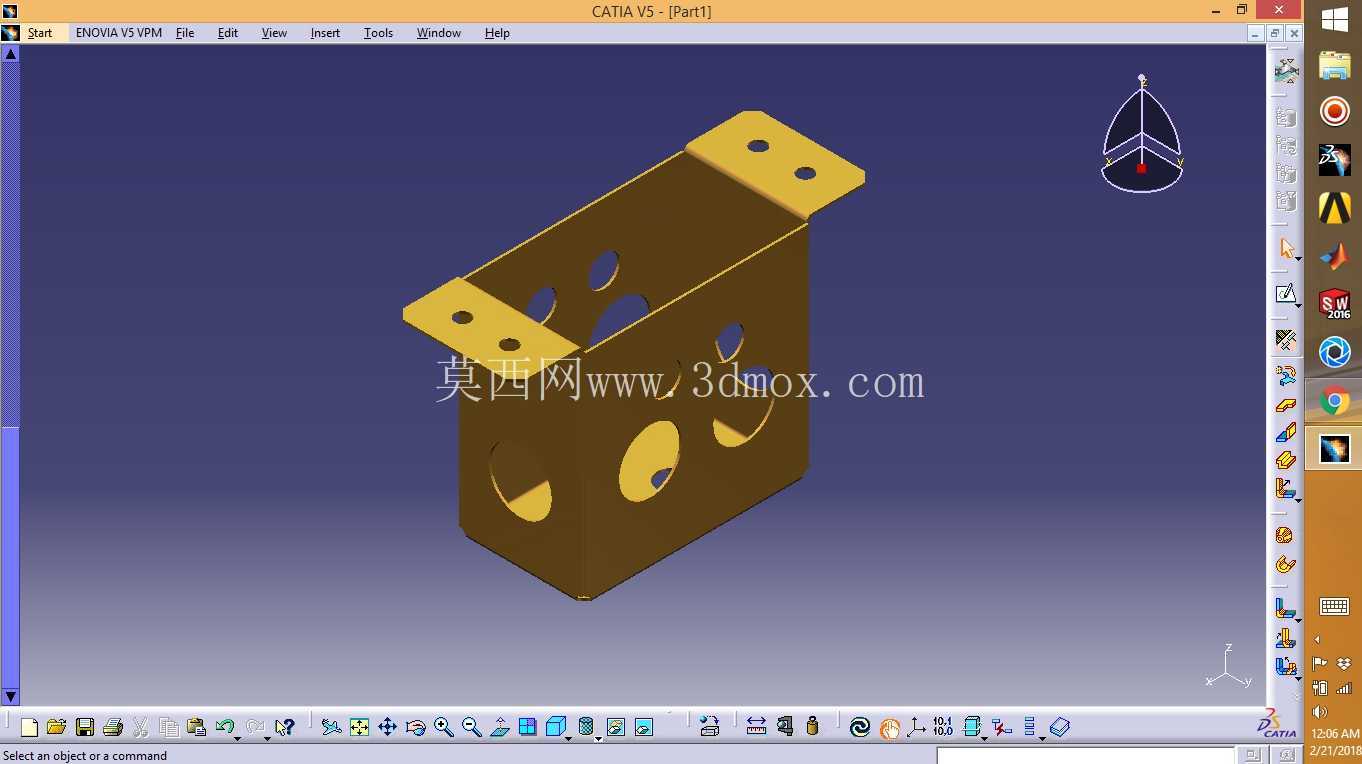

  在输配电配套的电源类设备内部,钣金类连接固定件是支撑绕组、固定管路、衔接内部安装位的核心基础零件,这类带加强筋与弯管适配结构的钣金件,主要承担设备内部的载荷传递、管路限位、安装基准定位的作用,区别于普通平板冲压件,这类带弯折加强结构的零件,需要同时兼顾安装适配性、结构刚性、装配容错空间三个核心维度的设计要求。从实际应用场景来看,这类零件多安装在电源变压器的内部腔体中,一侧通过板面的安装孔与设备主体的安装立柱配合,另一侧的弯折翻边结构用来卡合固定内部的冷却管路或者布线弯管,避免设备在运输、运行振动过程中出现管路移位、线缆磨损的问题,同时板面冲压成型的加强筋结构,能够在不额外增加板材厚度的前提下,大幅提升零件的抗弯折、抗形变能力,降低设备长期运行过程中结构件疲劳失效的概率。在设计思路层面,这类钣金件的展开计算需要严格匹配板材的折弯系数,不同弯折角度的R角取值要结合实际冲压模具的参数设定,避免折弯后出现孔位偏移、安装面不平整的问题;加强筋的排布位置并非随意设置,而是要对应零件安装后的主要受力方向,在两个安装支脚的连接过渡区域设置凸起的加强筋,能够有效分散安装螺栓的预紧力,以及设备运行时振动带来的交变载荷,避免支脚与主体连接位置出现应力集中导致的开裂。

  从安装边界来看,零件的三个支脚板面的安装孔位公差需要控制在±0.1mm范围内,确保与设备主体的预装螺柱能够顺利对位,弯折形成的弯管卡位区域的内轮廓尺寸,要比适配的弯管外径大0.2-0.3mm,既能够保证弯管顺利卡入,又不会因为间隙过大导致固定后出现晃动;零件整体的外轮廓尺寸需要避开内部其他元器件的安装空间,弯折后的边缘要做压毛边处理,避免安装过程中划伤操作人员或者破坏线缆的绝缘层。

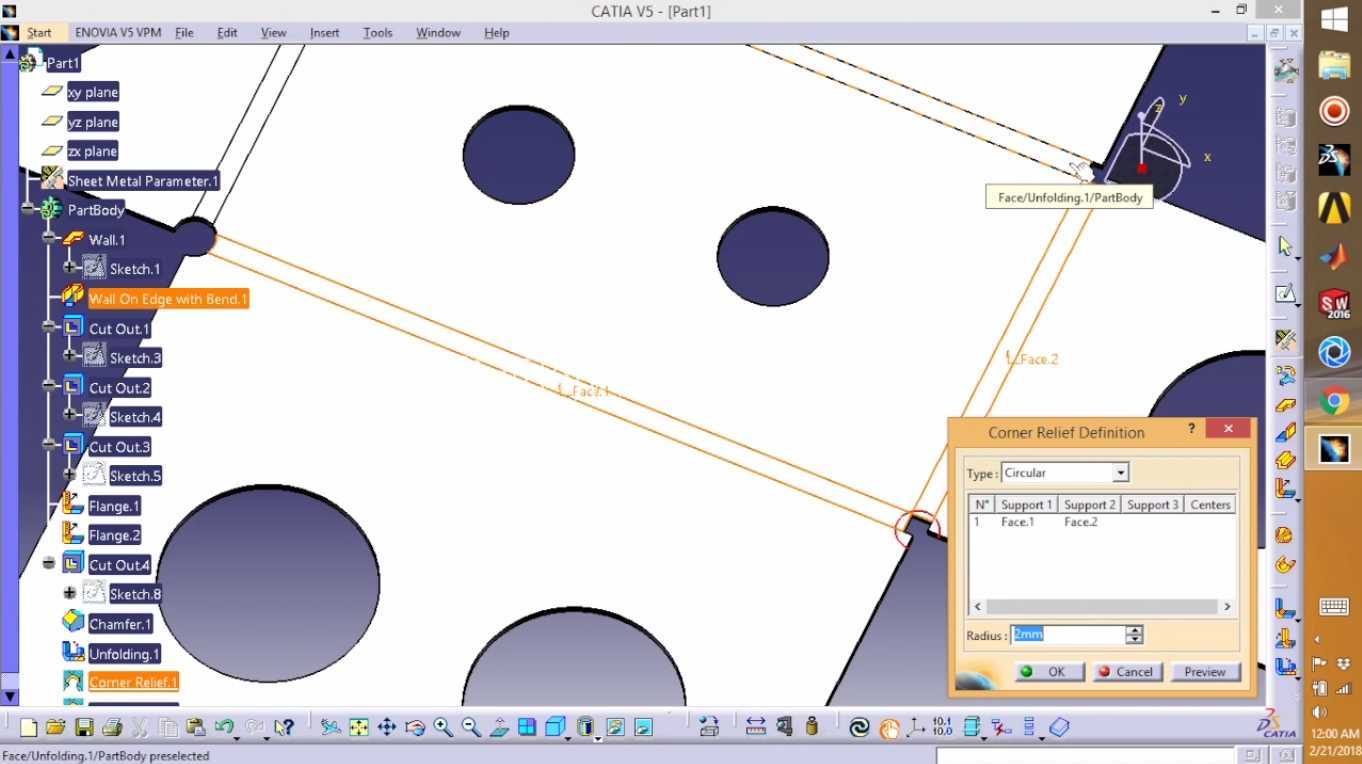

  在功能特性上,这类一体冲压成型的钣金件不需要额外的焊接工序,所有的弯折、加强筋结构都通过单次或者多次冲压工序完成,零件的一致性更好,适合批量生产装配;相比焊接拼接的结构件,一体冲压的零件没有焊缝缺陷,抗振动性能更强,在电源设备长期的温升循环过程中,不会因为焊缝处的热胀冷缩出现结构松动。实际建模过程中,需要重点验证折弯后的干涉情况,尤其是加强筋凸起位置与相邻安装面的间隙,以及弯管卡位处的弯折角度是否会与弯管的安装走向产生冲突,在建模阶段就要预留出装配工具的操作空间,确保安装时螺栓能够顺利拧入,不需要额外调整其他元器件的位置。

  这类钣金件的板材选型多采用冷轧钢板,表面做镀锌或者喷塑处理,提升防锈耐腐蚀能力,适配电源设备内部可能存在的凝露、温差变化的使用环境,零件的所有外露边缘都要做倒钝处理,避免尖端放电的风险,这也是电气类设备内部结构件区别于普通机械钣金件的特殊设计要求。在结构强度校核层面,需要模拟设备运输过程中的冲击载荷,验证加强筋位置的形变位移量,确保在三倍重力加速度的冲击下,零件的形变量不超过0.05mm,不会出现管路松脱、安装位偏移的问题;同时还要校核安装孔位的承压能力,确保在螺栓额定预紧力下,孔位周边不会出现凹陷、变形的情况。对于弯管适配的卡位结构,其弯折的弧度要与弯管的折弯半径匹配,卡位处的弹性变形量要控制在合理范围内,既能够提供足够的卡紧力,又不会因为卡接过紧导致弯管外壁出现压痕,影响管路的结构强度。
