三星Type-C接口充电器块结构设计

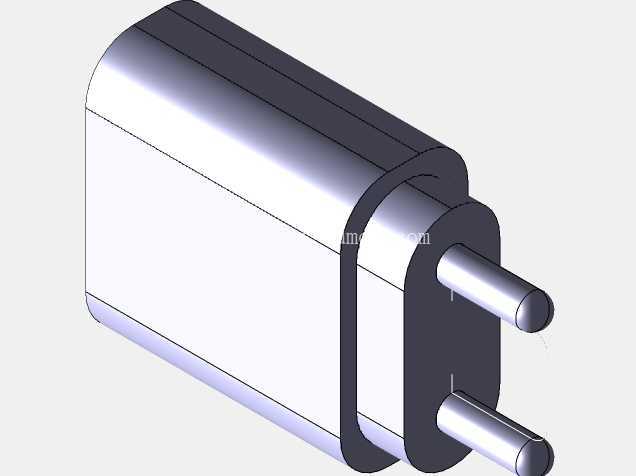

　　日常消费电子的电源适配场景中，插脚式充电器块是用户接触频率最高的电源转换终端，这类产品的结构设计需要同时兼顾电气安全、插拔手感、空间利用率与外观一致性，本次建模的双Type-C接口充电器块，针对三星系列移动设备的快充适配需求完成结构还原，可直接用于产品结构验证、装配干涉检查以及配套外壳的开模参考。从实际使用场景来看，这类充电器块主要应用于家庭墙面插座、办公桌面插排、商旅便携充电等场景，插脚部分采用国标两扁插结构，插脚的伸出长度、中心间距完全符合家用插座的通用尺寸规范，插脚与内部PCB板的连接位置做了限位凸台设计，避免插拔过程中插脚出现偏移松动，长期使用后也不会出现接触不良的问题。

　　在功能特性上，这款充电器块采用双Type-C接口输出布局，两个接口并排设置在输出端面，接口之间预留了足够的插拔空间，不会出现两个充电插头同时插入时互相干涉的情况，接口周围做了0.3mm的凸圈防护，既能提升接口处的结构强度，避免插头插拔时的侧向力直接作用在接口焊盘上，也能在外壳装配时起到定位作用，保证接口与外壳开孔的同轴度。设计过程中优先考虑了内部空间的堆叠合理性，充电器内部需要容纳高压滤波电容、变压器模块、协议控制板、输出接口组件等多个部件，建模时按照电气安规要求预留了高低压区域的隔离距离，高压侧靠近插脚位置，低压侧靠近输出接口位置，中间通过绝缘挡墙分隔，避免高压爬电距离不足带来的安全隐患。外壳部分采用上下扣合的装配结构，扣合位置设置在壳体侧面的中分线上，扣位的咬合深度设计为0.8mm，既保证装配后的壳体缝隙均匀，也能满足日常跌落测试的结构强度要求，壳体边角全部做了R2-R3的圆角过渡，没有尖锐棱角，握持插拔时的手感更舒适，也能避免生产运输过程中边角磕碰掉漆。外形尺寸方面，充电器块的主体截面为带圆角的矩形，整体长度控制在常规插排的单孔位占用范围内，不会遮挡相邻的插座孔位，插脚端面到输出端面的距离经过优化，在容纳下所有内部元件的前提下尽可能压缩整体厚度，方便用户在狭小的插座空间内使用，比如墙面插座被家具遮挡、插排孔位密集的场景下，也能顺利插拔使用。

　　建模过程中对所有配合面都做了公差预留，壳体上下盖的配合间隙控制在0.1mm以内，接口开孔与输出插头的配合间隙控制在0.2mm，既不会出现装配过紧无法组装的问题，也不会因为间隙过大出现晃动异响。插脚部分的建模还原了金属插脚的根部限位结构，插脚插入壳体内部的位置做了防转卡槽，与壳体内部的定位槽配合后，插脚无法转动，保证用户插拔时插脚的角度始终保持正确，不会出现插脚歪斜无法插入插座的问题。从结构设计的角度来看，这类小体积电源适配器的设计难点在于平衡体积、散热与安全三者的关系，建模时在壳体内部对应发热元件的位置预留了散热间隙，高压电容、变压器等发热元件与外壳内壁之间保留了0.5mm的空气层，帮助热量均匀散发，避免局部温度过高影响元件寿命。

　　同时壳体表面没有设置多余的装饰凹槽，减少积灰的同时也能简化注塑模具的结构，降低生产加工的难度，外壳表面采用细晒纹处理，建模时还原了表面的纹理质感，既提升外观质感，也能避免使用过程中留下明显的指纹划痕。输出端的Type-C接口采用居中对称布局，两个接口的中心距为12mm，完全适配市面上主流的Type-C充电线头尺寸，即使是带加粗尾卡的快充线，也能同时插入两个接口使用，不会出现线头互相挤压的情况。插脚的金属部分采用圆角收尾，插入插座时的导向性更好，不需要刻意对准也能顺利插入，减少用户插拔时的对位难度。整体结构没有多余的复杂曲面，所有的分型面都设置在平直的侧面位置，模具加工时不需要复杂的滑块抽芯结构，除了插脚位置的镶件外，其余部分都可以采用常规的两板模加工，有效控制生产制造成本，适合批量量产的需求。
