带阶梯弧形凹槽的方形基座三维造型

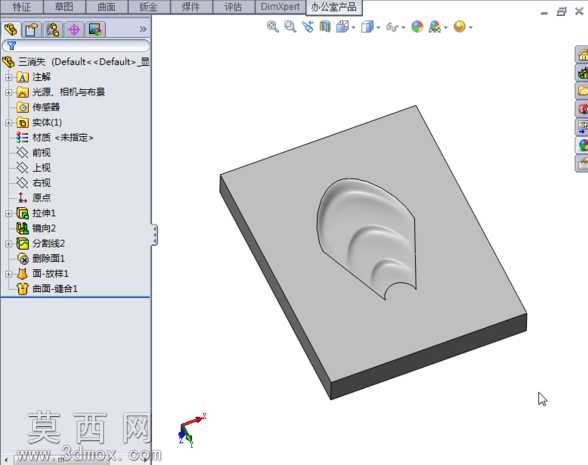

本作品采用SolidWorks进行全参数化三维建模，整体以规整方形平板作为基座主体，在基座上表面构建了一处轮廓流畅的弧形阶梯式凹腔结构。建模过程中首先绘制方形基座的草图轮廓，通过拉伸凸台命令生成具有均匀厚度的基座实体，保证基座底面平整、侧边垂直，具备基础零件的规整支撑特性。针对核心的凹腔结构，首先绘制凹腔的外轮廓闭合曲线，曲线采用多段圆弧与直线平滑衔接，形成一端收窄、一端圆弧过渡的类贝壳形外边界，随后通过拉伸切除生成基础凹腔深度。为实现阶梯式的曲面过渡效果，采用多组不同半径的圆弧轮廓进行分层放样，结合曲面填充、缝合与实体切除命令，让凹腔内部形成三层逐级收窄的弧形台阶面，每一层台阶的曲面都保持G1连续过渡，无尖锐棱角与破面缺陷。建模全程对特征树进行有序管理，将草图、拉伸、曲面操作、阵列（若有）等特征按建模顺序规整命名，方便后续参数修改与特征编辑。材质设定上，基座整体赋予哑光灰色金属材质，模拟普通钢材的基础质感，通过软件内置的渲染功能调整环境光与漫反射参数，让凹腔内部的曲面层次在光影下清晰呈现，阶梯曲面的弧度变化、过渡细节都能直观展现。结构设计上，该凹腔可作为特定异形零件的定位容纳腔，方形基座的平整底面可直接与其他安装面贴合，具备实际工装定位零件的结构潜力，整体建模逻辑遵循机械零件设计的规范，所有草图完全约束，特征之间无冗余参考，实体无几何错误，可直接导出STEP、IGS等通用格式用于后续的装配验证、数控加工编程或者3D打印试制，曲面部分的建模思路也可作为同类异形凹腔、阶梯曲面零件的建模参考，帮助建模者掌握多段曲面平滑过渡、分层切除构建阶梯结构的实操技巧。
