电源变压器用L型安装固定支座零件图

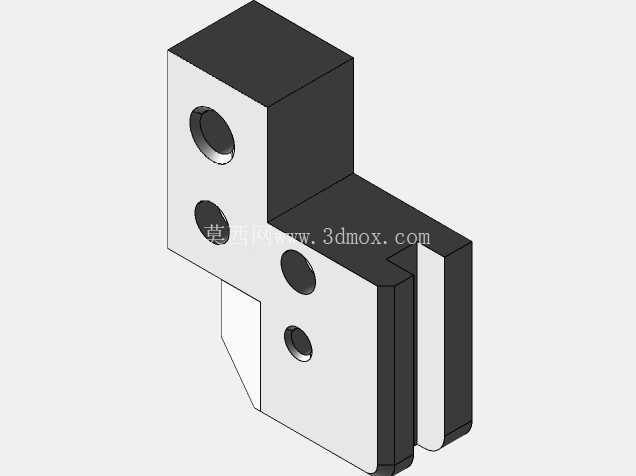

　　这款L型结构的安装支座，是小功率电源变压器配套的核心安装承载零件，主要应用在工业控制电源模块、小型工频电源设备、嵌入式供电单元的安装场景中，承担变压器本体与设备安装基面之间的连接固定、载荷传递作用，同时兼顾安装定位精度与装配便利性。从结构设计逻辑来看，零件采用直角折弯类的块体结构，整体轮廓长宽高尺寸分别为80mm、55mm、25mm，直角边的安装面厚度为8mm，能够在承受变压器自重与小幅振动载荷时保持足够的结构刚性，避免长期使用后出现安装面变形导致的变压器移位、接线端子受力松脱问题。零件的上部安装边设置有2.5×45°的工艺倒角，既可以去除加工后的锐边毛刺，满足通用机械加工的锐边倒钝要求，也能在变压器装配时起到导向作用，降低装配对位的难度。上部安装面的总长度为63.5mm，其中有效安装贴合面长度为55.5mm，距离直角折弯处27mm的位置设置有定位凸台结构，能够与变压器底座的定位槽配合，实现装配时的快速定位，减少装配过程中的尺寸调整工作量。

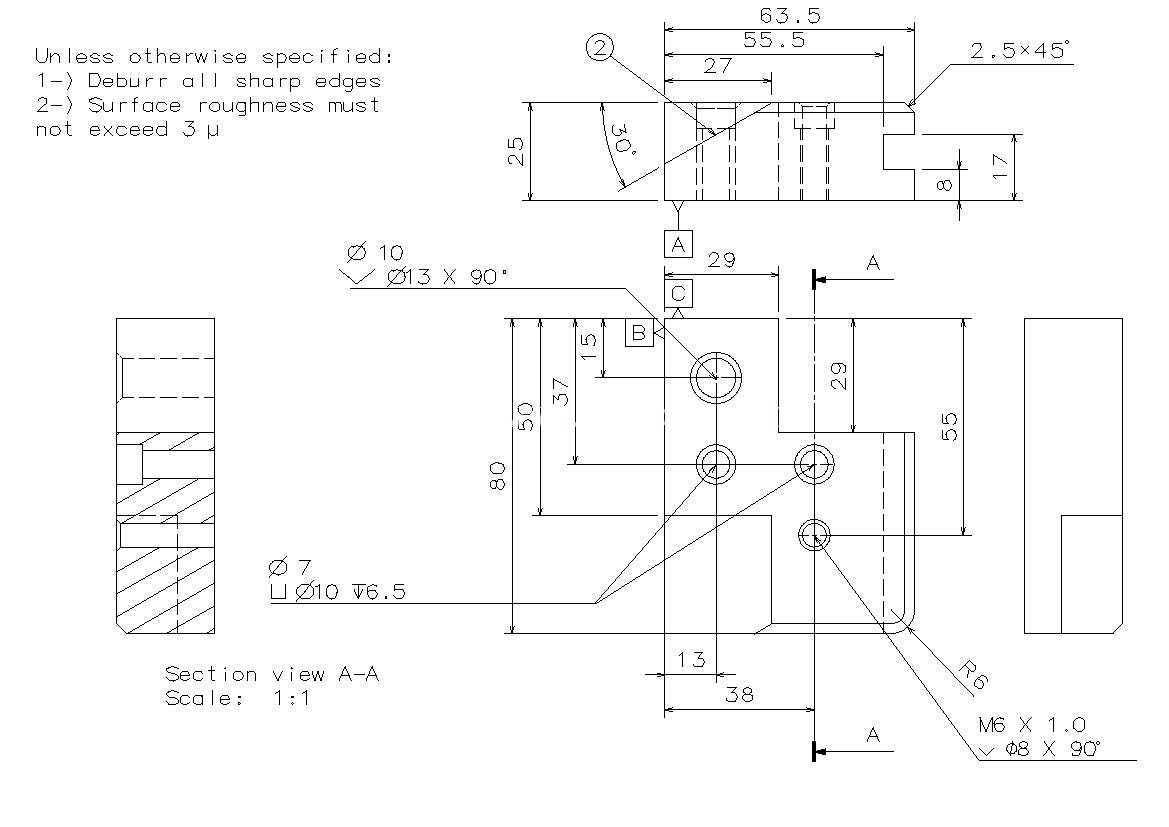

　　零件的垂直安装面上设置有三类安装孔位，最上方为Φ10的光孔，孔口设置Φ13×90°的沉孔结构，用于容纳内六角圆柱头螺钉的头部，保证螺钉安装后头部不突出安装面，避免与变压器本体产生干涉；中部设置有两个Φ7的光孔，孔位的位置度公差控制在0.5mm以内，对应变压器底座的固定安装孔，采用穿装螺钉的方式实现变压器与支座的紧固连接；最下方设置有M6×1.0的螺纹孔，孔口同样设置Φ8×90°的倒角，用于安装接线端子的固定支架或者接地导线，满足电气设备的安全接地要求。垂直安装面的底部设置有R6的工艺圆角，能够降低直角位置的应力集中系数，在设备受到运输振动、冲击载荷时，避免折弯根部出现应力开裂问题。

　　零件的水平安装边长度为38mm，距离垂直安装面13mm的位置设置有两个长圆孔结构，用于将整个支座组件固定在设备的安装基面或者机箱内部的安装梁上，长圆孔的设计可以补偿安装基面的孔位加工误差，降低对配套安装孔位的精度要求，提升现场装配的适配性。从加工工艺要求来看，零件所有未注形位公差按照通用机械加工公差等级执行，所有锐边全部倒钝处理，加工后的表面粗糙度不超过3μm，既能够保证安装面的贴合精度，也能避免粗糙表面在装配过程中划伤操作人员、破坏绝缘涂层。零件的A-A剖视图采用1:1的比例绘制，清晰展示了各个孔位的深度、沉孔结构以及内部的加工要求，能够直接作为机械加工的生产图纸使用，不需要额外补充结构细节。

　　在实际选型应用中，这款支座适配的变压器重量不超过5kg，安装时需要保证垂直安装面与变压器底座的贴合间隙不超过0.1mm，水平安装面与设备基面的贴合度满足固定要求，螺钉紧固时采用对角拧紧的方式，避免安装应力导致零件变形。这类安装支座的设计，充分考虑了小功率电源变压器的安装场景需求，既简化了装配流程，也通过合理的结构设计保证了长期使用的可靠性，在民用电子设备、工业控制机柜、小型供电模块等场景中都有广泛的适配空间，结构尺寸紧凑，不会占用过多的机箱内部安装空间，同时预留的接地螺纹孔也满足电气安全规范的相关要求，不需要额外加工接地结构即可完成整套组件的装配。
