电火花加工用棱锥结构EDM电极

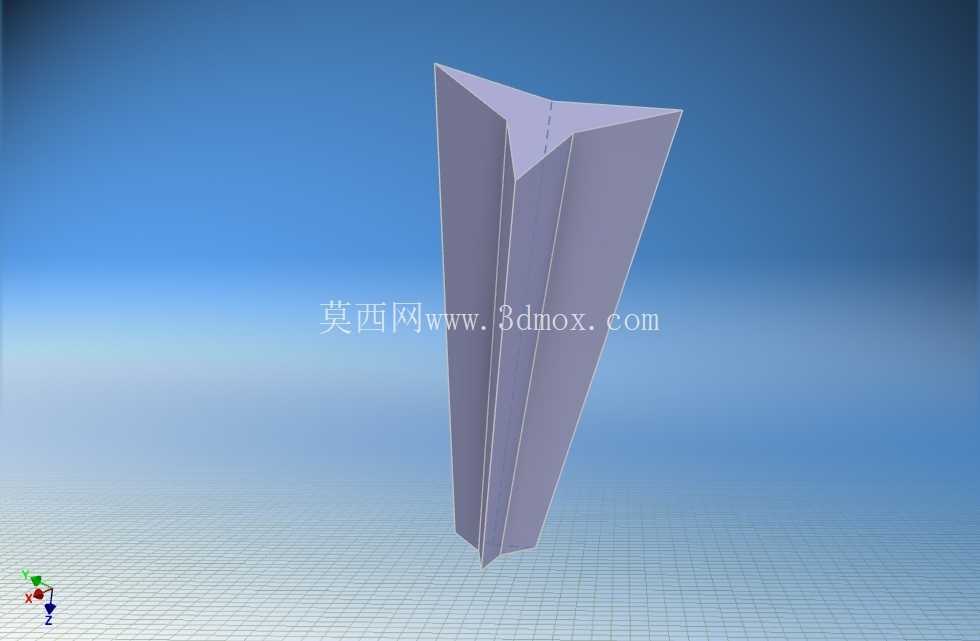

　　在精密模具型腔加工、难切削金属材料的异形结构成型工序里，电火花加工的电极结构直接决定了最终加工面的成型精度与放电效率，这款棱锥构型的EDM电极，正是针对窄深槽、尖角棱边类特征的加工需求设计的专用工装部件。从实际加工场景来看，这类电极常应用于注塑模具的流道尖角成型、冲压模具的刃口窄槽加工、航空零部件的深腔棱边清角工序，相比常规圆柱、方块电极，其狭长的棱锥构型能够深入普通刀具无法抵达的窄腔区域，通过脉冲放电蚀除金属材料，完成传统切削工艺无法实现的尖角特征加工。

　　设计这款电极时，首先要匹配电火花加工的放电间隙要求，整个棱锥的锥度控制在单边0.3°-0.5°之间，既避免加工过程中电极侧面与已加工面发生二次放电灼伤，也能保证电极向下进给时的排屑空间，让电蚀产物能够顺着锥面间隙顺利排出，减少积碳拉弧的概率。电极的棱边做了0.02mm的微小圆角钝化处理，这并非设计失误，而是考虑到放电加工时尖角位置的电流密度集中效应，若棱边过于尖锐，会导致局部放电能量过大，造成电极损耗过快、加工棱边出现塌角缺陷，微小的钝化圆角能够均衡放电能量分布，延长电极的连续加工时长，同时保证最终加工出的工件棱边直线度控制在0.01mm以内。

　　从安装边界来看，电极的夹持端采用标准的ER夹头适配尺寸，根部直径匹配常用的EDM夹具装夹范围，不需要额外制作过渡套就可以直接装夹在普通电火花机床的主轴上，装夹后电极的径向跳动量控制在0.005mm以内，避免加工过程中出现偏摆导致的型腔尺寸超差。电极的有效加工长度根据常见的深腔加工深度设定，能够覆盖大部分100mm以内深度的窄槽、棱边加工需求，过长的电极会导致刚性不足，放电时出现颤振影响加工表面质量，过短则无法抵达深腔位置，这个长度参数是结合上百次实际加工的损耗数据优化而来，兼顾了刚性与加工行程需求。

　　实际使用过程中，这款电极的棱面做了表面抛光处理，粗糙度达到Ra0.8以下，光滑的表面能够减少电蚀产物的附着，降低放电过程中的异常放电概率，同时也能减少电极自身的损耗，在加工硬质合金、淬火钢等难加工材料时，相比未做表面处理的电极，损耗率能够降低15%左右。电极的构型采用对称棱面设计，在加工对称分布的棱边特征时，可以通过旋转主轴实现一次装夹完成多工位加工，减少重复装夹的找正时间，提升批量加工的效率。

　　很多新手设计EDM电极时容易忽略排屑槽的设计，这款电极在相邻棱面的交接位置预留了微小的排屑缺口，能够让工作液带着电蚀屑顺利从加工区域流出，避免深腔加工时屑料堆积在底部造成的加工效率下降、表面粗糙度变差的问题。同时电极的锥度是从夹持端到加工端逐渐收窄，整个截面的变化是均匀过渡的，没有截面突变的位置，避免了应力集中导致的电极在进给过程中出现断裂的情况，尤其是在大电流粗加工工况下，均匀的截面结构能够保证电极的整体刚性，承受放电时的冲击力而不发生变形。

　　从功能特性上来说，这款电极专门针对尖角类特征加工优化，相比通用电极，加工出的棱边没有圆角过渡，能够满足模具产品对尖角棱边的外观与装配要求，比如一些透明塑料件的模具棱边，就需要极高的尖角清晰度才能保证产品的透光效果与棱角质感，这类棱锥电极正好能够满足这类加工需求。在加工带有V型流道的模具时，电极的棱边可以直接成型V型槽的尖角，不需要后续的人工抛光处理，减少了后续工序的工作量，同时也避免了人工抛光导致的棱边塌角、尺寸超差问题。

　　设计过程中还考虑了电极的损耗补偿，整个锥面的斜率是线性变化的，在数控电火花机床上可以直接通过轴向进给补偿电极的轴向损耗，不需要复杂的多轴联动补偿程序，降低了机床编程的难度，普通操作人员只需要按照常规的电极补偿参数设置就可以完成加工，不需要额外的技能培训。电极的材料适配性也很强，既可以用紫铜制作来加工普通钢材，也可以用石墨材料制作来加工硬质合金、高温合金等材料，结构本身不需要做修改就可以适配不同的电极材料加工需求，通用性较强。

　　在实际的生产场景里，这类电极还常被用于修复模具的磕碰损伤棱边，当模具的棱边出现磕碰缺口时，不需要将整个模具大面积铣削修复，只需要用这类棱锥电极对磕碰位置进行局部放电修复，能够极大地缩短模具维修的时间，减少停机损失。相比焊接修复的方式，电火花修复的变形量更小，修复后的棱边硬度均匀，不会出现焊接应力导致的模具开裂问题。
