带铰接支座的L型安装固定支架结构

　　这类带铰接支座的L型安装固定支架，在轻工输送线、小型工装夹具、非标自动化设备的铰接点位应用十分广泛，日常设备改造、小型工位搭建时经常会用到这类零件，核心作用是为带转动需求的杆件、摆臂提供稳定的安装支撑，同时通过底座的安装孔完成与设备机架、型材框架的刚性连接，避免铰接点位在往复摆动过程中出现偏移、松脱的问题。

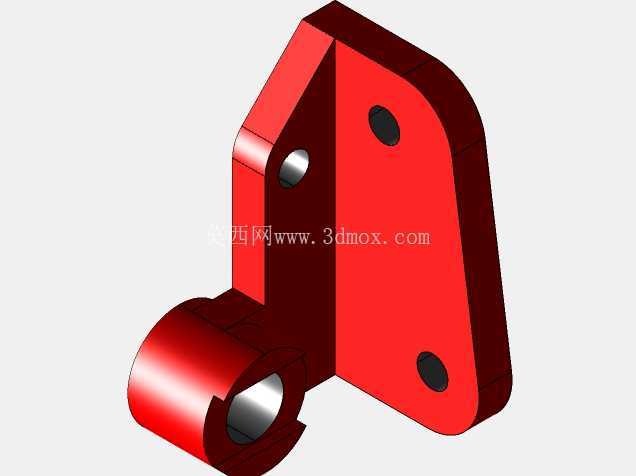

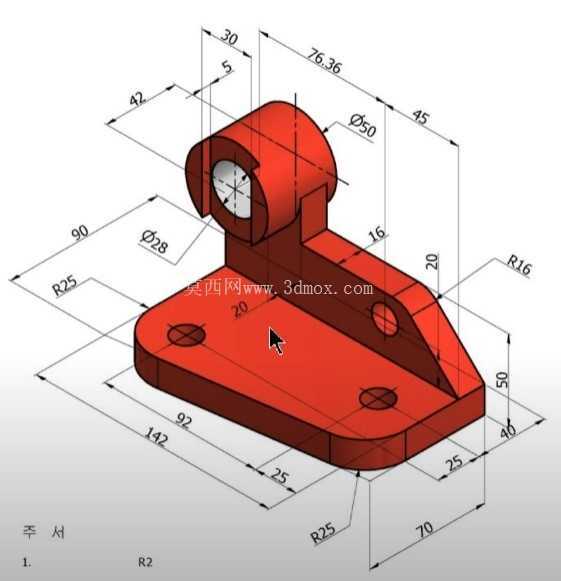

　　从结构设计逻辑来看，整个零件分为底座与上部铰接筒两个核心功能段，底座采用带圆角的平板结构，所有边角都做了R25的圆弧过渡，既避免加工、装配过程中锐边划伤操作人员，也能减少应力集中，提升零件在受交变载荷时的结构强度。底座总长142mm，总宽90mm，厚度20mm，这个厚度尺寸经过受力校核，能够满足常规小型摆臂机构的载荷需求，不会在长期受力后出现底座变形的问题。底座上共设置三个安装沉孔，分别布置在底座的三个角点位置，孔位距离侧边的尺寸分别为25mm、42mm，这种非对称的孔位布置能够避免安装时出现装反的问题，同时三个点位形成稳定的三角支撑，安装后不会出现晃动。上部的铰接筒与底座之间通过三角形加强筋连接，加强筋厚度16mm，从铰接筒外壁一直延伸到底座上表面，能够有效抵消铰接点位受径向力时对连接位置的弯矩，避免铰接筒与底座的连接位置出现断裂。铰接筒总长度76.36mm，外径50mm，内孔直径28mm，内孔的加工精度需要满足H7的公差要求，保证配套的铰接轴能够顺畅转动，不会出现卡滞或者间隙过大的问题。铰接筒的中心高度距离底座安装面为50mm，这个高度尺寸是根据配套摆臂的转动空间确定的，能够保证摆臂在±45度摆动范围内不会与底座、安装面发生干涉。

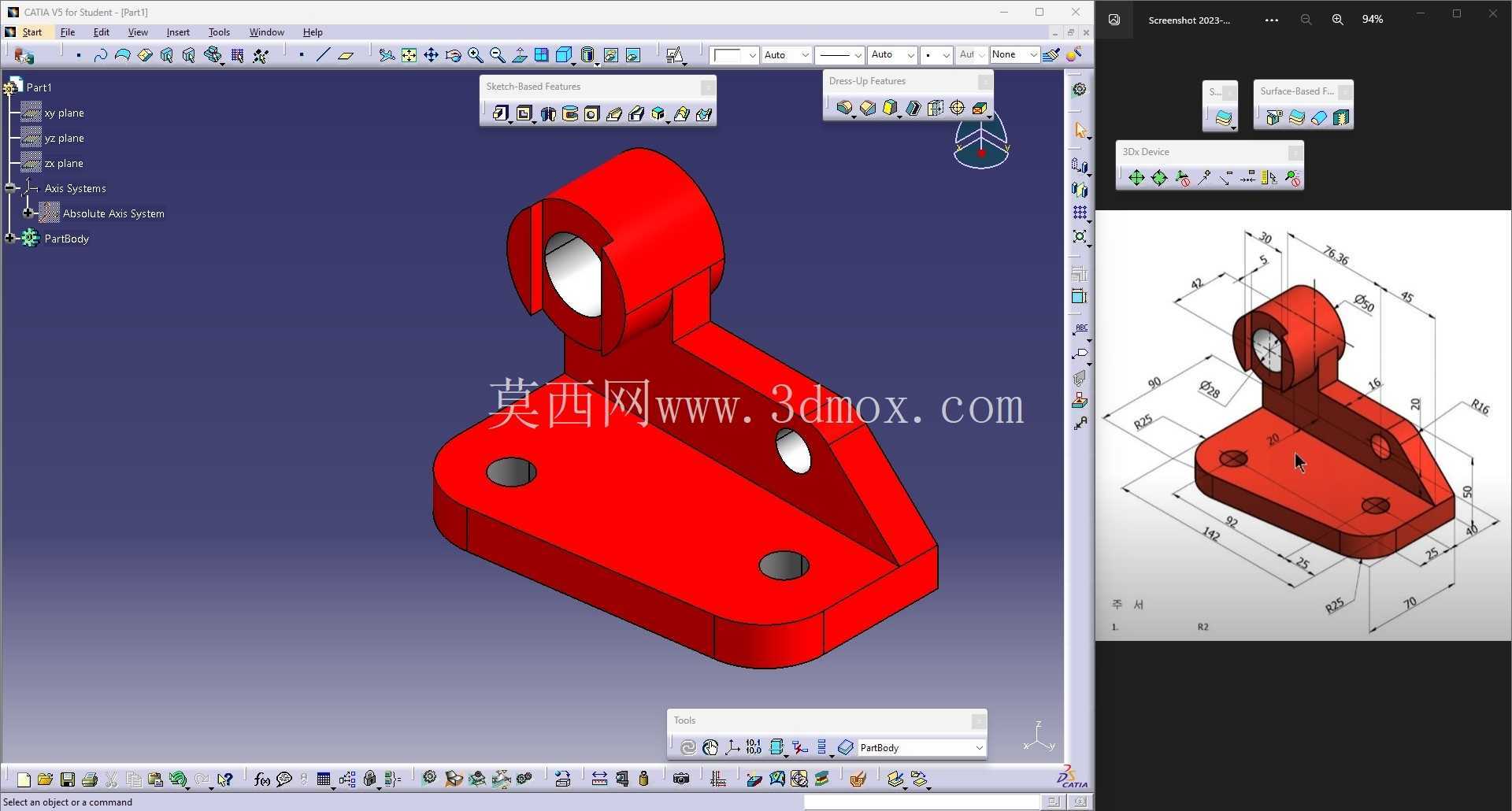

　　在实际建模过程中，首先需要确定底座的基准面，以底座的下表面作为安装基准面，所有尺寸都从这个基准面出发进行标注，方便后续加工时的尺寸校核。先绘制底座的轮廓草图，将四个角的R25圆角、三个安装孔的位置都在草图中准确定位，拉伸20mm得到底座基体，之后在底座上表面对应位置绘制铰接筒的截面草图，拉伸得到铰接筒的基体，再绘制加强筋的轮廓，通过筋特征生成连接结构，最后对所有锐边做倒圆角处理，避免应力集中。需要注意的是，铰接筒的内孔与端面需要保证垂直度，否则安装铰接轴后会出现转动卡滞的问题，建模时需要添加对应的几何约束，保证内孔轴线与底座安装面的平行度，以及铰接筒端面与内孔轴线的垂直度。

　　从安装边界来看，这个支架安装时需要在配套的安装面上预留至少150mm×100mm的平整安装区域，三个安装孔可以采用M8或者M10的内六角螺栓进行固定，安装时需要保证底座下表面与安装面完全贴合，不能有翘曲，否则会导致铰接筒的内孔轴线出现偏移，影响摆臂的转动精度。铰接筒内可以配套铜套或者直线轴承，根据实际的转动速度、载荷情况选择合适的配套件，如果是低速轻载的场景，直接采用间隙配合的铰接轴即可，如果是转动频率较高、载荷稍大的场景，加装铜套能够提升耐磨性能，延长零件的使用寿命。在实际应用中，这类支架经常被用在小型料仓的挡料板铰接点位、工装夹具的压臂转动支撑、输送线的导向板调节支座等位置，相比一体式的焊接支座，这种机加工的支架尺寸精度更高，安装后一致性好，后期维护更换也更加方便，不需要对安装面进行二次加工就可以直接替换。

　　设计时还需要考虑零件的加工工艺性，整个零件如果采用45号钢加工，可以直接通过方料铣削成型，加工工序为先铣上下表面保证厚度尺寸，再铣外形轮廓和圆角，之后钻孔、镗孔加工铰接筒内孔，最后做表面发黑处理提升防锈能力；如果采用铝合金材质加工，重量更轻，适合对重量有要求的移动设备上使用，表面可以做阳极氧化处理，提升耐磨和耐腐蚀性能。不管采用哪种材质，铰接筒内孔的表面粗糙度都需要控制在Ra1.6以内，减少铰接轴转动时的磨损，底座安装孔的位置公差需要控制在±0.1mm以内，保证安装时能够顺利对位，不需要额外修锉。
