工业级管道夹持固定用管虎钳结构

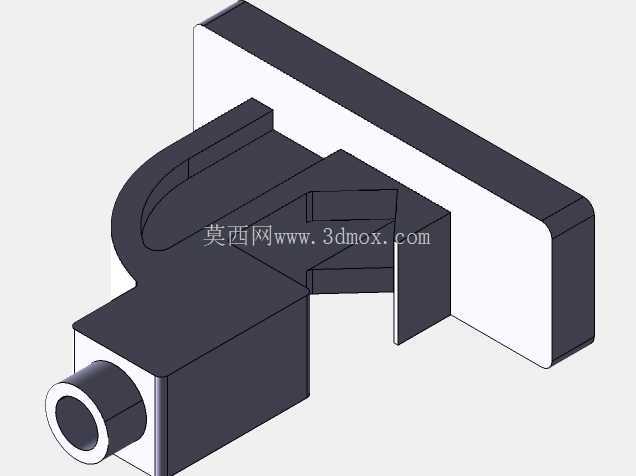

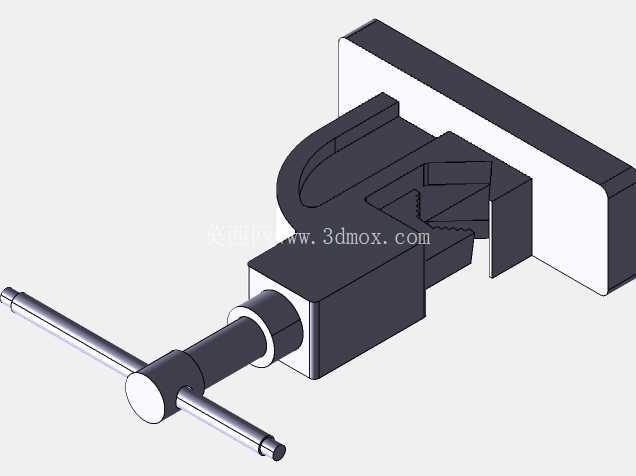

　　在管道预制加工、现场管线安装、机加工件管材类工序装夹场景里，管虎钳是工位上不可替代的基础夹持工装，区别于普通平口钳的平面夹持逻辑，这类钳体专门针对圆柱类管材的周向固定做了结构适配，能在套丝、切割、坡口打磨、管件焊接组对等工序中，提供足够的夹持摩擦力，避免管材受力时出现周向转动、轴向窜动的问题，保障加工过程的定位精度。从结构设计逻辑来看，这套管虎钳采用固定钳身配合活动钳口的丝杠进给方案，固定钳身背部设置了平直的安装基准面，可直接通过螺栓锁紧在钳工工作台、移动式加工工位架的台面上，安装边界预留了足够的螺栓过孔空间，适配多数常规钳工工位的安装孔位间距，不需要额外做转接板改造就能完成部署。

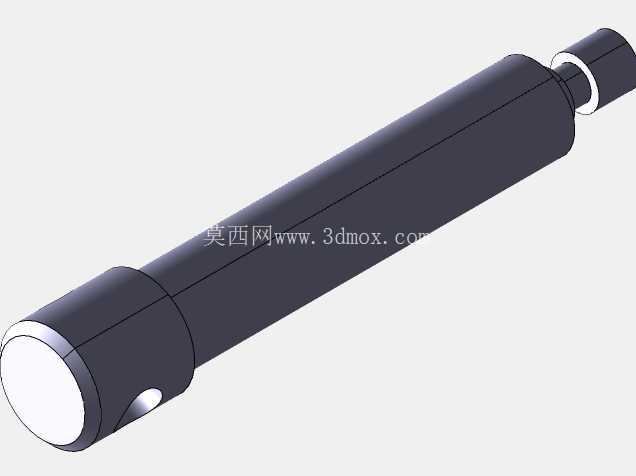

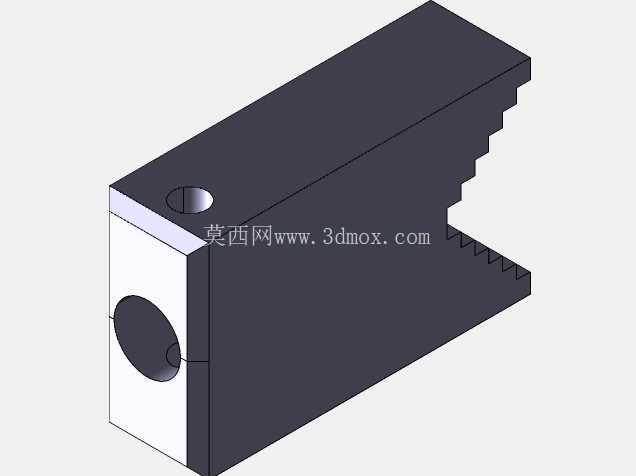

　　钳口部分做了适配圆柱面的齿形咬合结构，齿形角度经过反复校核，既能够在夹紧时咬入管材表层形成足够的防滑阻力，又不会因为齿形过尖造成管材表面过度夹伤，影响后续管件的装配密封性能，针对不同管径的夹持需求，钳口的开合行程覆盖了常规工业安装场景里常用的中小管径范围，不需要频繁更换钳口配件就能完成多数常规管材的装夹作业。进给部分采用梯形丝杠传动结构，这类传动形式本身具备自锁特性，当操作人员通过穿装在丝杠端部的加力杆施加扭矩带动钳口进给夹紧后，丝杠不会因为加工过程中的振动、切削反作用力出现自行回退松夹的问题，能持续保持稳定的夹持力，加力杆采用穿轴式设计，可根据实际需要的夹紧力大小调整力臂长度，针对薄壁管件夹持时，可缩短力臂避免夹紧力过大造成管材变形，针对厚壁硬质管材加工时，可延长力臂获得更大的夹紧扭矩，适配不同材质管材的装夹需求。

　　从实际工位使用的角度考量，这套钳体的整体外形做了紧凑化设计，钳身主体采用一体式铸造结构的设计思路，整体刚性充足，在承受切割、套丝工序的侧向冲击力时，不会出现钳身形变、钳口错位的问题，活动钳身与固定钳身的配合面采用燕尾槽导向结构，导向间隙经过合理配磨，进给过程顺滑无卡滞，长期使用磨损后也可通过调整镶条补偿间隙，延长工装的整体使用寿命。在管线维修现场的临时工位部署场景下，这类管虎钳也可配合便携式工装架快速搭建临时加工点，不需要复杂的地基固定，只要保证安装基准面贴合锁紧，就能提供和固定工位一致的夹持稳定性，解决现场维修作业中管材加工无可靠装夹点的痛点。

　　钳体的所有受力部件都做了应力集中位置的圆角过渡处理，避免长期承受交变夹紧力时出现应力断裂的问题，丝杠端部的加力杆孔做了衬套强化，频繁插拔加力杆也不会造成孔位变形磨损。日常维护层面，这种结构的管虎钳不需要复杂的保养流程，只要定期在丝杠传动面、燕尾导向面涂抹润滑脂，就能长期保持操作的顺滑度，钳口齿面出现磨损后也可单独更换钳口配件，不需要整体更换钳体，降低工位工装的长期使用成本。对比市面上常见的同类型夹持工装，这套结构在钳口夹持对中度上做了优化，活动钳身进给过程中始终保持和固定钳口的平行度，夹紧管材时管材轴线能始终保持水平状态，在进行套丝、坡口加工时，能保证加工面和管材轴线的垂直度，减少后续管线装配时的对接偏差，降低管线连接位置的泄漏风险。
